ZHCUBA1C December 2022 – August 2024 TPS25762-Q1 , TPS25763-Q1 , TPS25772-Q1
5.1.1.1 固件更新：USB 端點
在 USB ENDPOINT FLASH 窗口中，所選的 USB EP 二進制映像會通過 USB 連接加載到 TPS257xx-Q1 器件，以對 EEPROM 進行編程。
圖 5-6 “USB 端點閃存”頁面在通過選擇 SECURE FLASH 開始下載之前，請確認 TPS257xx-Q1 器件已啟動進入固件更新 模式（例如 FWUP 模式）。這可以通過確保在硬件中配置 TVSP 引腳以進行 FWUP 操作來實現。要對 TPS257xx-Q1 EVM 上集成的 EEPROM 進行編程，請相應地填充 TVSP 跳線并為器件供電。進入 FWUP 模式后，使用 USB Type-C 充電端口將 PC 連接到器件。
注： 在雙端口系統中，使用 Port A 進行 USB 端點連接，并確保在固件更新過程中未連接另一個端口。
連接后，器件會在器件管理器下顯示為 TPS DMC Family，并且 GUI 會在成功連接時指示 USB Device Connected 狀態。圖 5-7 展示了成功連接圖像。
圖 5-7 USB 端點連接狀態在 FWUP 模式下與目標器件建立正確的連接后，使用 SECURE FLASH 按鈕開始更新。進度會顯示在 GUI 中，直到完成。
固件更新完成后，將返回消息 Secure update completed successfully，并且可以斷開電纜連接。

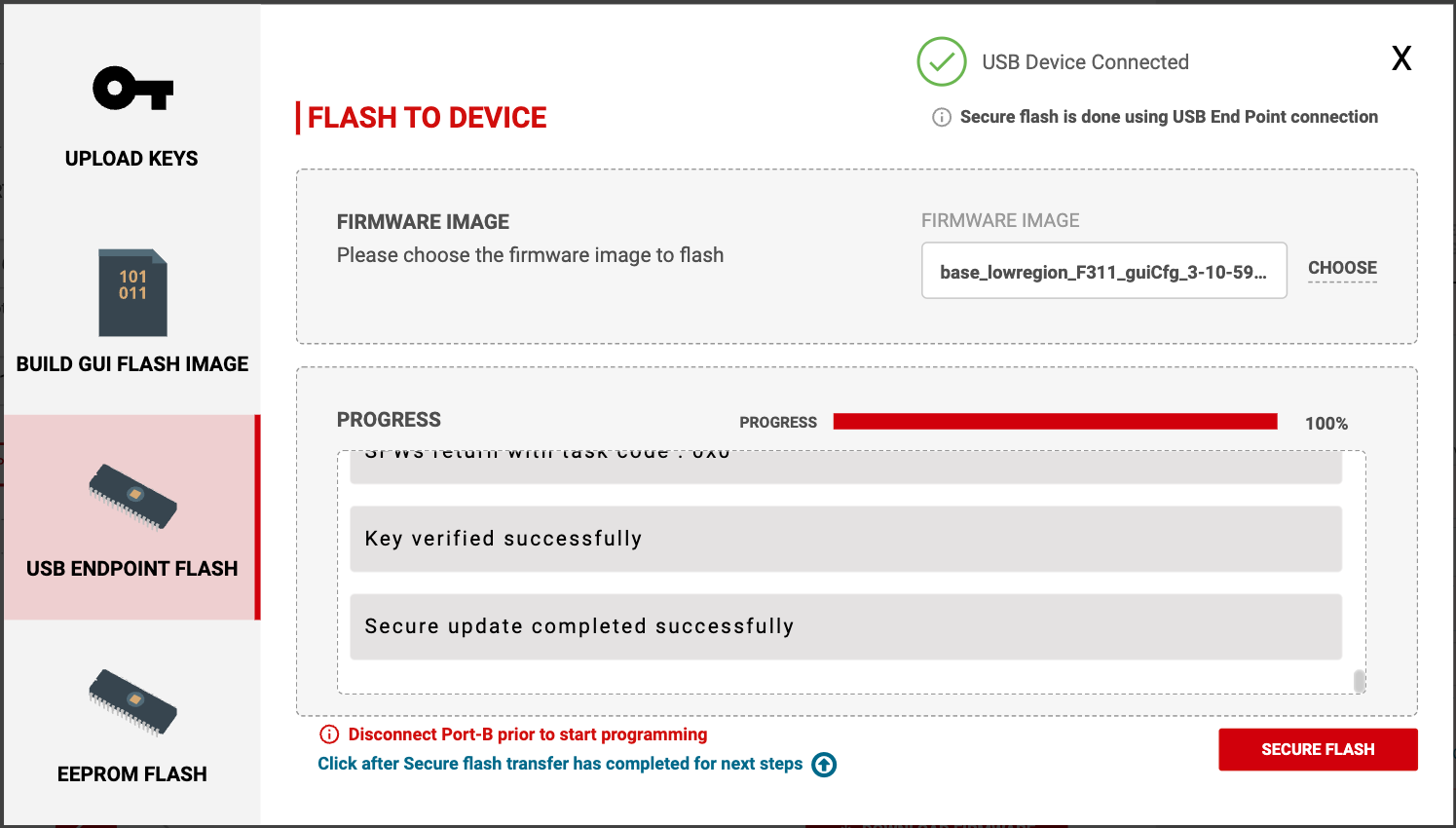

圖 5-8 安全閃存 - 完成通過更改 TVSP 設置，然后下電上電或器件復位，可以使 TPS257xx-Q1 器件退出 FWUP 模式。
