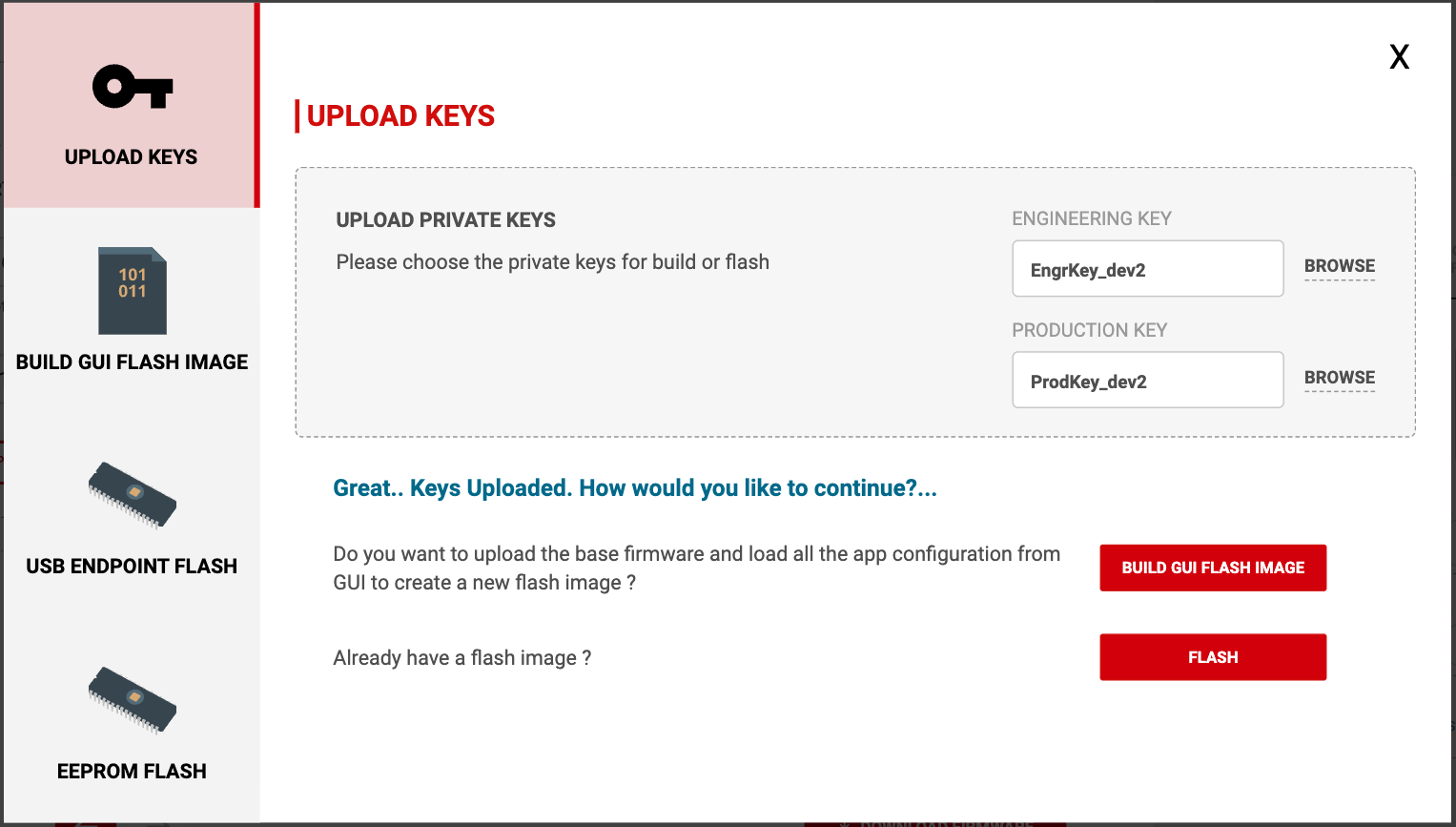

要?jiǎng)?chuàng)建配置二進制文件，首先在 GUI 中選擇要使用的私鑰。TPS257xx-Q1 固件包中提供了默認密鑰，可用于評估目的。還可以選擇客戶專用私鑰（建議在構建和部署最終生產二進制映像之前這樣做）。在 UPLOAD PRIVATE KEYS 窗口中上傳所需的安全私鑰。

上傳密鑰后，用戶擁有以下選項：

1. 選擇 BUILD GUI FLASH IMAGE 可以使用 GUI 中定義的當前配置來構建和保存二進制文件
2. 選擇 FLASH 會跳過構建步驟并允許用戶選擇現有二進制文件

如果所需的二進制文件已經存在，則可以點擊 FLASH 按鈕來使用節 5.1.1.1或節 5.1.1.2中所述的兩種界面方法之一上傳該文件。如果需要構建新的二進制文件，請點擊 BUILD GUI FLASH IMAGE 按鈕并按照所述的后續步驟操作。

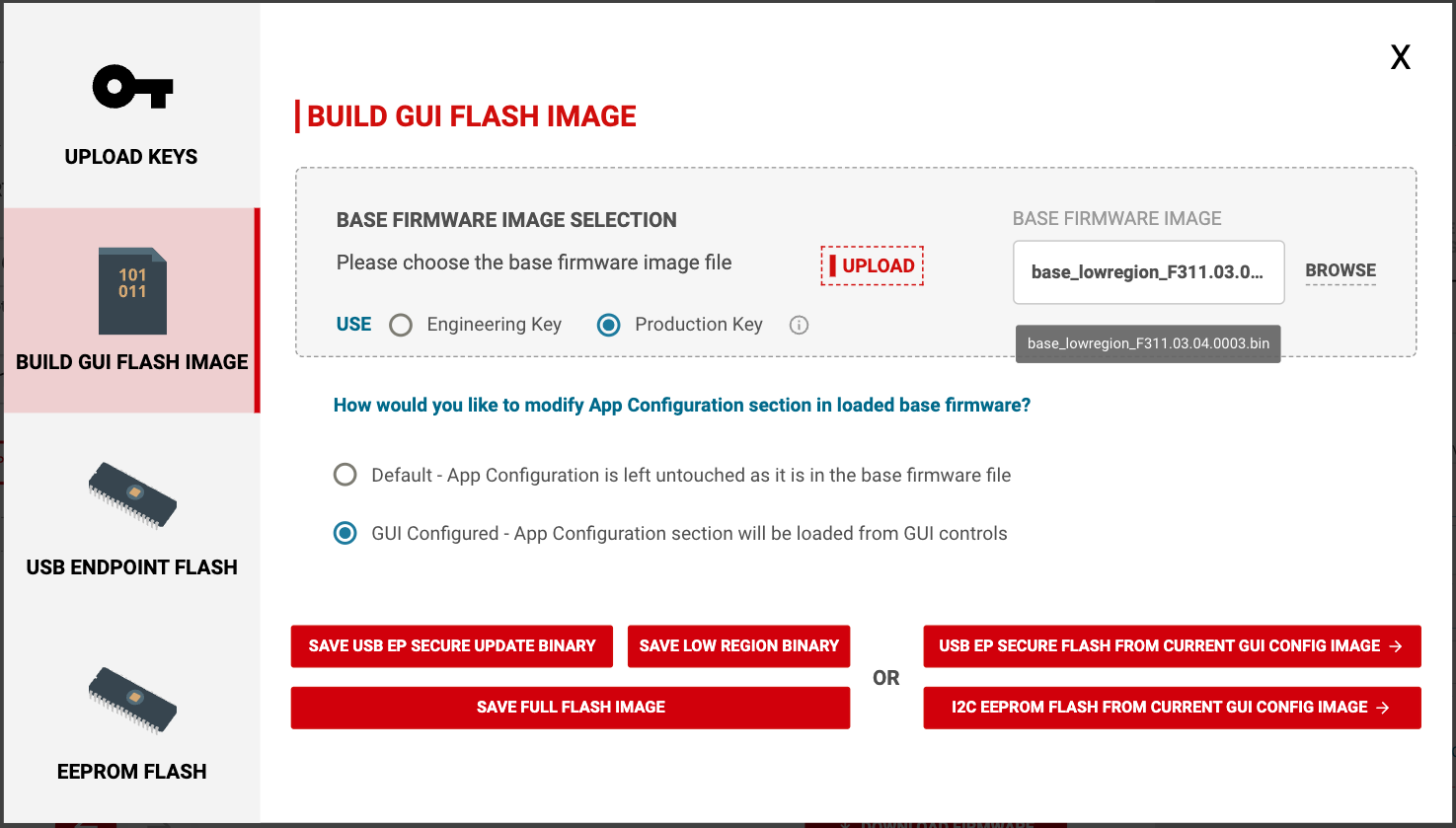

在 BUILD GUI FLASH IMAGE 窗口中，用戶可以選擇基本固件映像二進制文件。此文件由 TI 在固件發布包安裝時提供。必須選擇有效的基本固件映像，否則器件無法正常運行（點擊 GUI 頂部 Options 旁的 Help，然后點擊 Release Notes 以了解有關 GUI 版本和兼容固件的信息）。接下來，在根據需要上傳較新的應用配置版本時選擇 Production Key。或者，在恢復到以前的版本時選擇 Engineering Key。

圖 5-4 展示了工程密鑰或生產密鑰的選擇。

加載基本固件映像后，應用配置二進制文件可以保存為三種格式：

1. 第一個格式選項是 SAVE FULL FLASH IMAGE。


   使用 I2C 直接更新到 EEPROM 時，應使用此格式保存。這種方法用于對空白 EEPROM 進行編程，并可以使用 TI 在 EVM 上設計的 TIVA USB 接口來完成，也可以直接使用 EEPROM 編程器，例如 Total Phase Aardvark 編程工具。在這兩種情況下，二進制映像都會使用 I2C 接口加載到 EEPROM 器件中。

   注： 需要通過此方法來創建用于對空白 EEPROM 器件進行編程的初始映像。
2. 第二個格式選項是 SAVE USB EP SECURE UPDATE BINARY。


   通過 USB 端點連接方法進行更新時，應使用此格式保存。在該模式下，PC 連接到 USB-C 充電器端口（“端口 A”用于雙端口實現），并在上電或復位時具有相應的引導設置，如《TPS25762/72-Q1 EVM 用戶指南》中所述。二進制映像通過 USB 傳輸?shù)?TPS257xx-Q1 器件，然后使用 I2C 傳輸?shù)?EEPROM 器件。只有映像是使用與先前編程到 EEPROM 中的映像相匹配的有效私鑰而構建的，才會成功傳輸。

保存所需格式的二進制文件后，可以從 USB ENDPOINT FLASH 或 EEPROM FLASH 頁面中選擇該文件，并將其編程到硬件中的 EEPROM。

節 5.1.1.1和 節 5.1.1.2介紹了使用 USB 端點或 I2C 將二進制映像加載到硬件中的過程。

第三個格式選項是 SAVE LOW REGION BINARY。

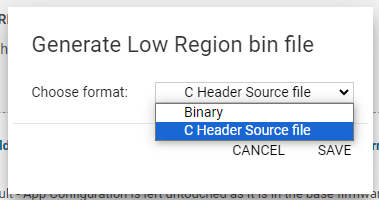

選擇此選項時會打開一個菜單，用于將應用配置保存為 low region 二進制文件或 C 頭文件（請參閱圖 5-5），該文件將用于器件的 MCU/HUB 引導模式。有關此引導模式的更多信息，請參閱使用主機進行 TPS257x-Q1/77x-Q1 固件更新。
