2.2 連接詳細信息
有關采用 VQFN HotRod? 封裝的 DRV824x-Q1EVM、DRV826x-Q1EVM、DRV816x-Q1EVM 和 DRV814x-Q1EVM 的簡單比較，請參閱 表 2-1。28 引腳引線式封裝（HVSSOP 或 HTSSOP）版本的 EVM 采用了大部分相同的設計，也在本文檔中進行了介紹。從固件和 GUI 的角度來看，這兩個封裝選項是可以互換的。EVM 的 40x40mm 右下象限被修改為 H 橋和半橋器件。DRV814x-Q1 和 DRV816x-Q1 VQFN 器件方向經過旋轉后即可獲得更好的功率和熱特性，同時充分利用 HotRod? 封裝的類似匯流條的尺寸。
由電池或直流電壓源提供的 +4.5VDC 至 +36VDC 電源電壓連接到電壓電源引腳。此連接包括保險絲、反極性和瞬態保護功能。
在 PWM 或相位/使能 (PH/EN) 模式下使用時，DRV824x-Q1EVM 和 DRV826x-Q1EVM 上的 OUT1 和 OUT2 香蕉插孔可連接到有刷電機、電感器或鎖存繼電器線圈。在獨立半橋模式下使用時，OUT1 引腳可以驅動一個負載，OUT2 引腳可以驅動另一個負載。

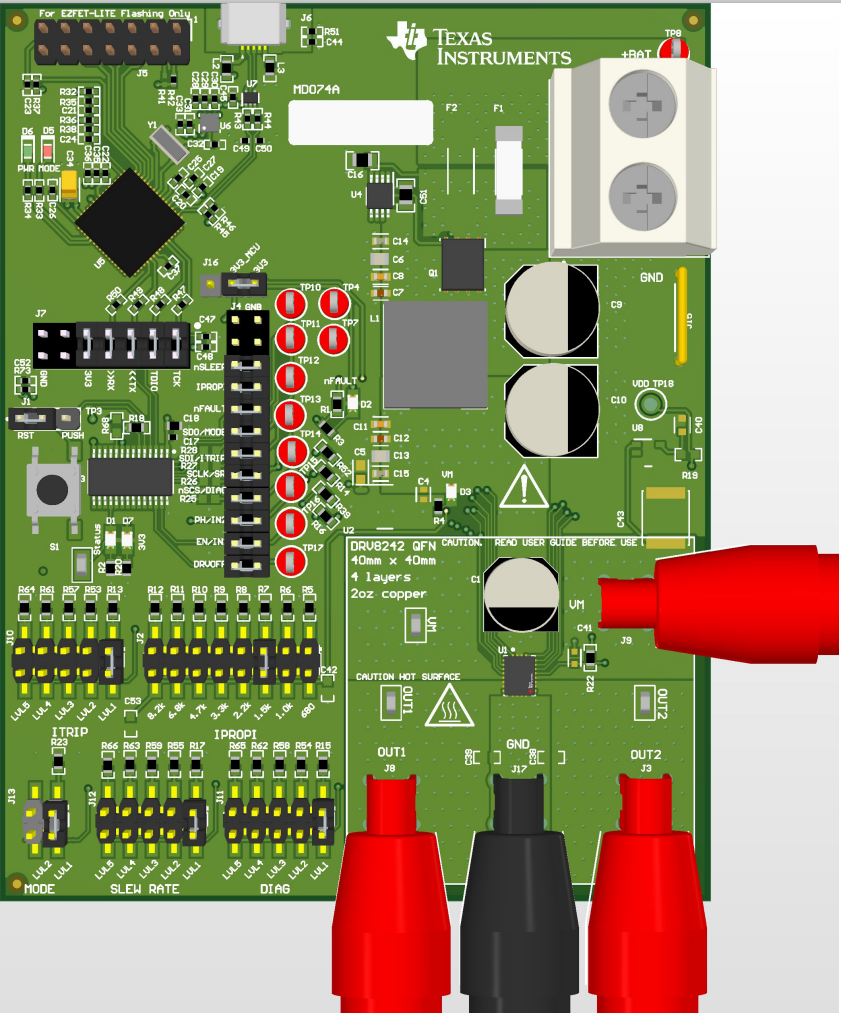

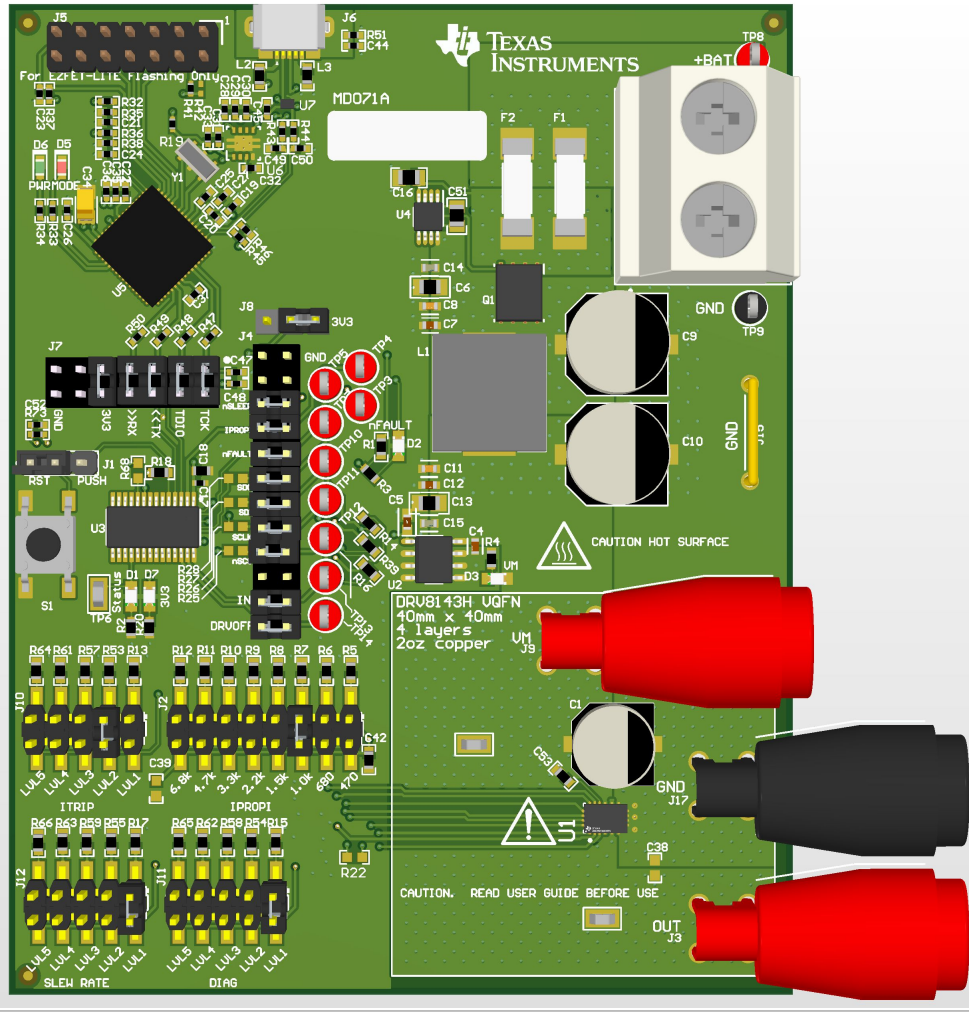

表 2-1 DRV814x-Q1EVM、DRV816x-Q1EVM、DRV826x-Q1EVM 和 DRV824x-Q1EVM 比較
| DRV814x-Q1EVM 和 DRV16x-Q1EVM | DRV824x-Q1EVM 和 DRV826x-Q1EVM |
|---|---|
|
|
 |  |
注： DRV8242 不支持獨立半橋模式
