4.2 啟動 DRV824x_DRV814x_DRV8x63-Q1EVM GUI 應用程序
無論是使用桌面版還是 Web 版的 GUI，用戶體驗和下面介紹的步驟都是相同的。這些步驟假定前一節的硬件設置步驟已經完成。
- 啟動 GUI 應用程序
- 從圖 4-1 引用的屏幕中，使用右側的圖標選擇連接的 EVM 型號。注： “S”和“H”器件型號修飾符分別表示器件的 SPI 型號和硬件型號。

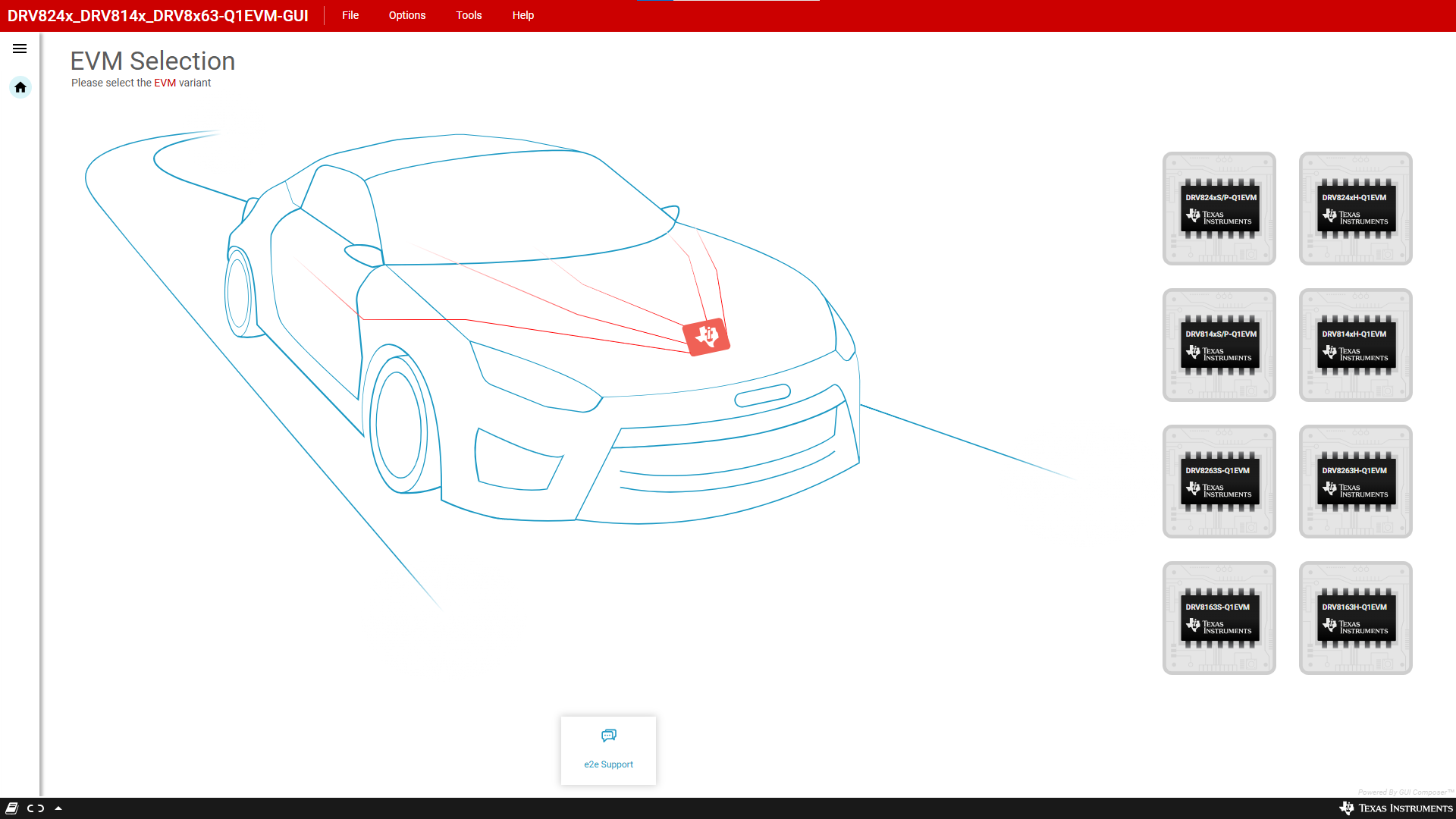

圖 4-1 DRV824x_DRV814x_DRV8x63-Q1EVM GUI 主屏幕 - 點擊正確的 EVM 類型后，GUI 應用程序會開始與 EVM 的通信。系統隨即會顯示連接確認，如圖 4-2 所示：注： 如果在多次嘗試后 EVM GUI 仍未顯示成功連接，請執行固件更新，然后選擇 EVM 型號以使用 GUI 應用程序進行連接。
圖 4-2 EVM 連接成功 - 此時，用戶可以設置 EVM 來進行器件評估：
- SPI 器件型號的“Register Map”頁面，可設置寄存器位字段的讀取/寫入訪問。
- 包含配置和診斷選項的“Driver Control”頁面。
- GUI 主頁，如有必要，可重新選擇 EVM。
圖 4-3 DRV824x_DRV814x_DRV8x63-Q1EVM GUI 導航
