2.2.7 器件信號測試點

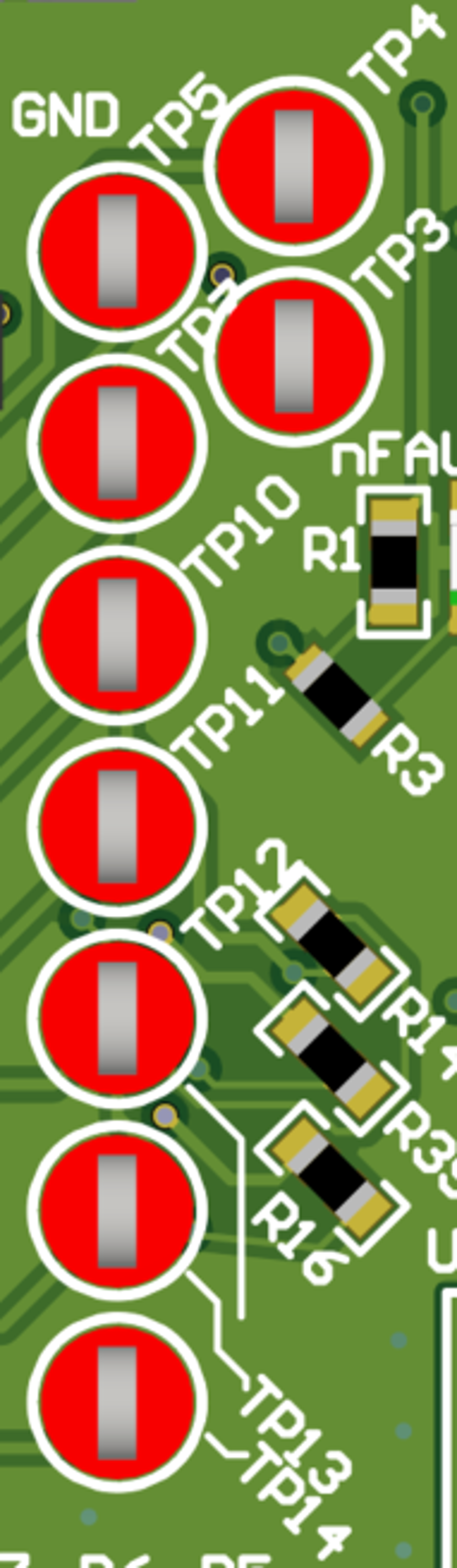

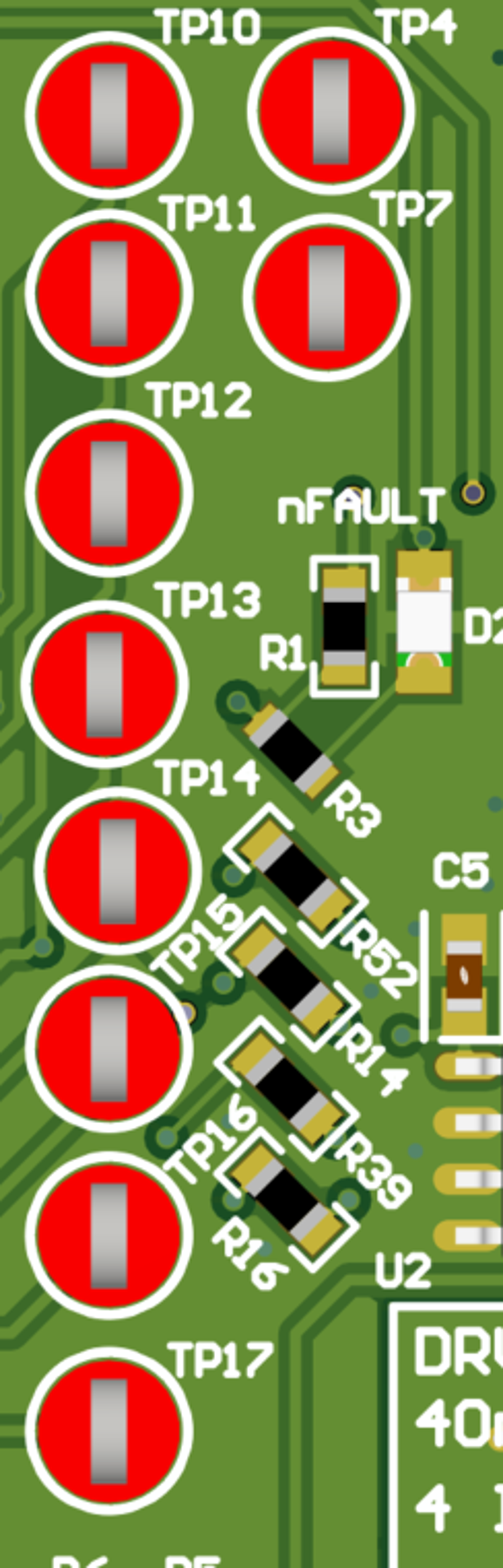

下面列出了每個器件的硬件和 SPI 型號的每個測試點對應的信號。測試點的命名約定如下：SPI/硬件。首先列出器件 SPI 版本的測試點上的信號，然后列出硬件型號。
| 測試點編號 | DRV824x | DRV8145 |
|---|---|---|
| TP4 | nSLEEP | nSLEEP |
| TP7 | IPROPI | IPROPI |
| TP10 | nFAULT | nFAULT |
| TP11 | SDO/MODE | SDO/MODE |
| TP12 | SDI/ITRIP | SDI/ITRIP |
| TP13 | SCLK/SR | SCLK/SR |
| TP14 | nSCS/DIAG | nSCS/DIAG |
| TP15 | PH/IN2 | 不適用 |
| TP16 | EN/IN1 | EN/IN1 |
| TP17 | DRVOFF | EN/IN1 |
| 測試點編號 | DRV8144 |
|---|---|
| TP3 | nSLEEP |
| TP4 | IPROPI |
| TP5 | nFAULT |
| TP7 | SDO/NC |
| TP10 | SDI/ITRIP |
| TP11 | SCLK/SR |
| TP12 | nSCS/DIAG |
| TP13 | IN |
| TP14 | DRVOFF |
