ZHCADT6 February 2024 TPS25762-Q1 , TPS25763-Q1 , TPS25772-Q1
4.5 SPT.7 PPS 電流限制測試
PPS 電流折返測試驗證當源端口使用 APDO 簽訂合約并且電流達到工作電流電平時，輸出是否符合 USB PD 規范 7.1.4.2 中的容差要求。請及時在 USBIF 官方網站上查看最新的 PD 規范和 PD CTS。USBIF 偶爾會更新規范，這些規范對認證測試參考而言至關重要。USBIF 最近放寬了電流限制測試范圍。關鍵參數是 iPpsCLNew (-150mA, 150mA) 和電流階躍的轉換率 (iPpsCLLoadReleaseRate, iPpsCLLoadStepRate)。實際上，輸出電容器會對該測試項產生很大的影響。TI 建議客戶嚴格遵循 IC 提供商規定的電容值。該測試程序符合“通用串行總線 Type-C 和電力輸送源電源要求測試規范”。在調試故障時請查閱測試手冊、Total Phase 數據日志和 QuadView 數據日志。

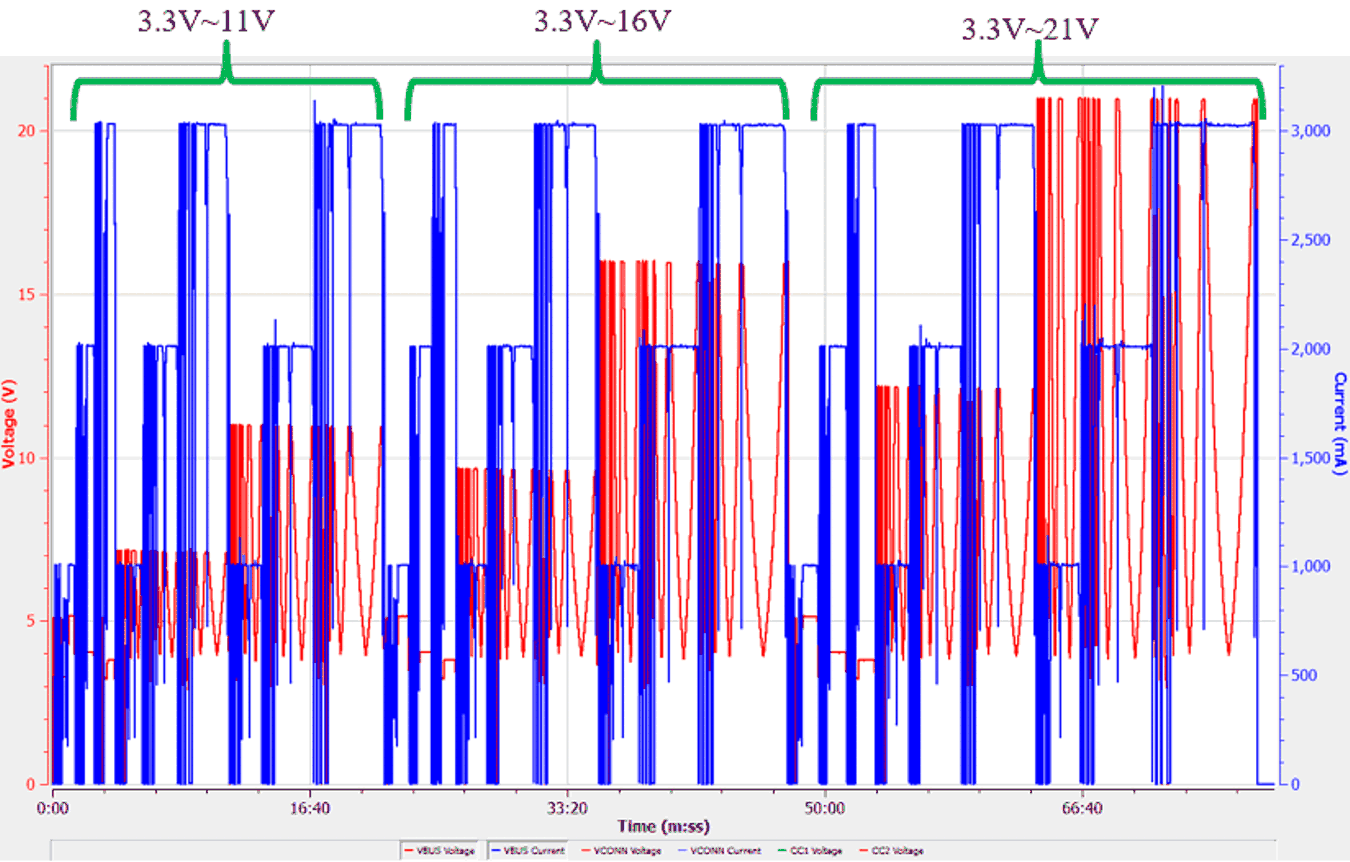

圖 4-8 是通過 Total Phase 分析儀提取的 SPT.7 測試日志。測試儀運行 3 個 APDO，即 3.3V~11V、3.3V~16V、3.3V~21V。客戶的要求決定需要測試多少個 APDO。測試程序 C、D、E 規定要測試的 RDO 電流、電壓和階躍分辨率。
圖 4-8 SPT.7 Total Phase 分析儀數據日志
圖 4-9 SPT.7 故障數據日志根據 .cvs 日志，使用 QuadView 搜索圖像 1294（如圖 4-10 如所示），其中清楚地顯示了在以 500mA 階躍增大電流時發生的振蕩。有關更多信息，另請檢查圖 4-11 所示的 Total Phase 數據日志。會發生類似的振蕩。但協議協商是正常的。因此，應嘗試找出一些使電流穩定的方法，例如增大 BUS 引腳周圍的電容或檢查電流限制環路的濾波電路。對于大多數電流限制測試，只需增加總線電容即可解決多種故障。
圖 4-10 SPT.7 的 QuadView 數據日志
圖 4-11 SPT.7 的 Total Phase 數據日志
