ZHCADT6 February 2024 TPS25762-Q1 , TPS25763-Q1 , TPS25772-Q1
4.1 SPT.1 負載測試和 SPT.2 功能測試

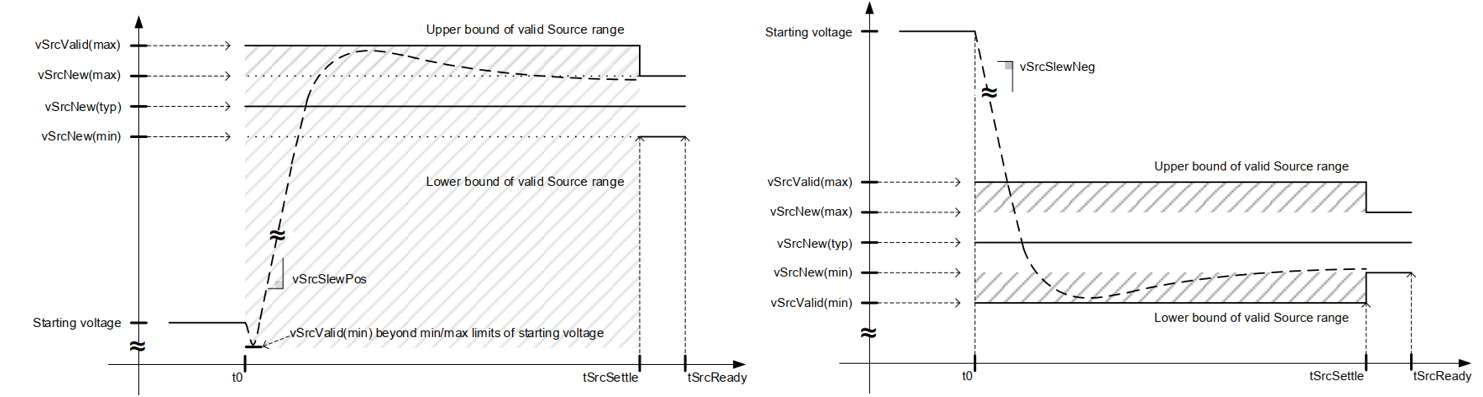

圖 4-1 固定電源電壓轉換圖 4-1 顯示了 PD CTS 電源第 7.1.4.1 節中聲明的固定電源電壓轉換測試。源應以受控方式將 VBUS 從起始電壓轉換至更高的新電壓。協商的新電壓（例如 5V、9V、15V…）定義了 vSrcNew 的標稱值。在轉換期間，電壓閾值和時間規格應處于要求的范圍之內。
圖 4-2 tSrcReady 后 vSrcNew 和 vSrcValid 限制的應用圖 4-2 說明了 PD CTS 電源第 7.1.8 節。該測試項定義了電壓轉換完成后以及靜態負載條件或瞬態負載條件下的輸出電壓容差和范圍。更多信息，請參閱 PD 規范。
SPT.2 功能測試驗證每個端口是否可以同時提供不同的廣播電壓。對于具有至少一個支持多個源功能的 PD 端口的多端口產品，需要執行該測試。該測試還斷言 PD3.0 7.1.4.1 和 7.1.8。
