圖 3-1 GRL C2 PD 合規性測試工具

只需按一下按鈕，GRL-USB-PD-C2-EPR (C2-EPR) 即可提供高達 240W 的 USB 電力輸送合規性測試并自動運行。利用全面的 API 產品系列，用戶能夠運行示例腳本或使用 C#和 Python 對其進行編程。利用 Power Suite Pro 應用程序，用戶不僅可以進行傳統合規性測試，還可以進行其他測試。對于 PD3.1，基本測試項包括物理層測試、協議層測試和電源測試。

請在 GRL 官方網站上下載 GRL-C2 USB 電力輸送和 USB Type-C 測試軟件。該軟件的一項基本功能是用于進行 PD 合規性測試結果分析。

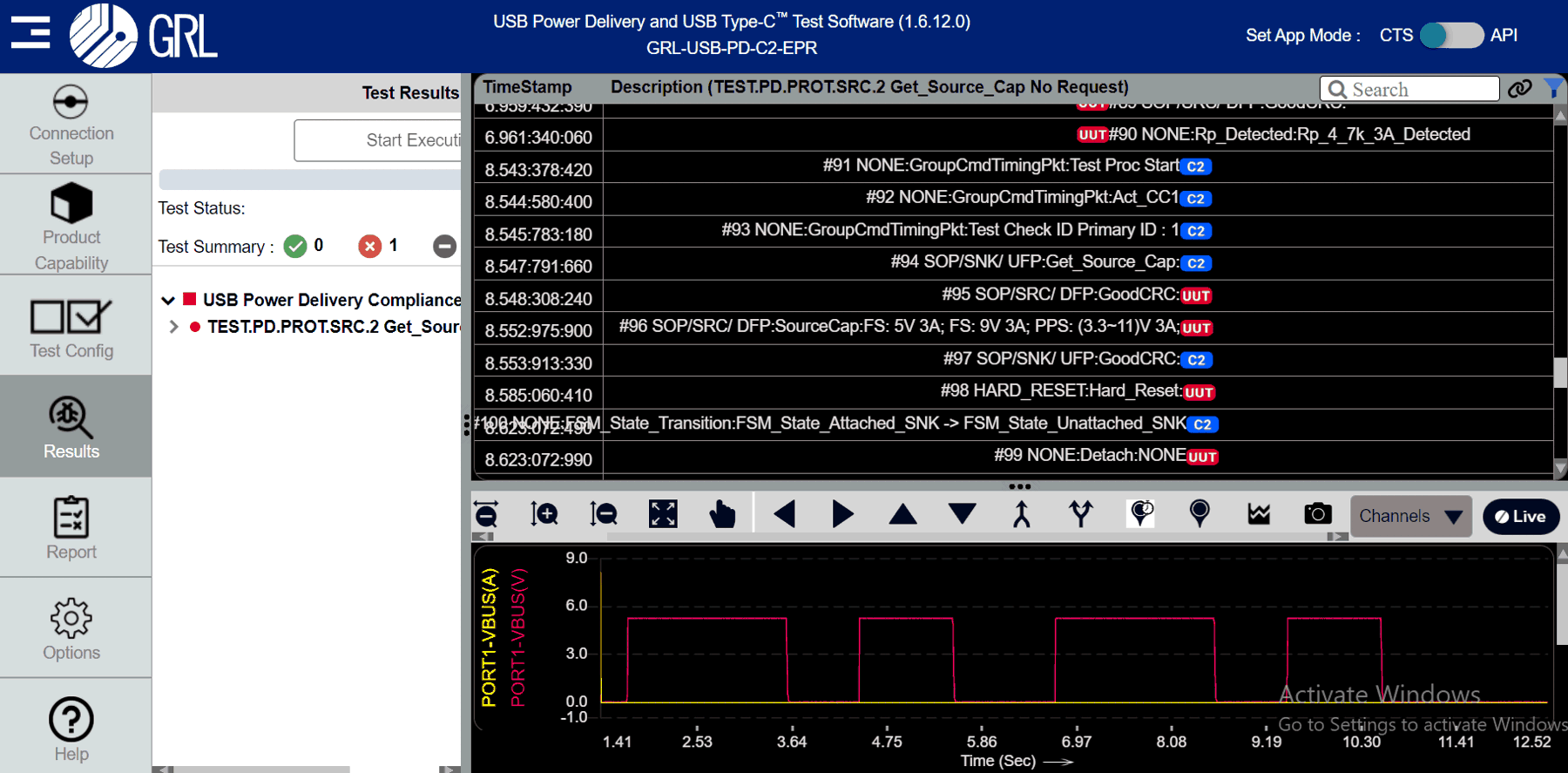

圖 3-2 GRL-C2 結果分析儀

點擊“Results”面板并選擇要檢查或進行故障分析的 .grltrace 文件。該文件包含 PD 消息數據通信日志和波形顯示區域，非常便于進行結果檢查。它還嵌入了有助于查看結果的工具欄。有關更多詳細信息，請查找?guī)椭募?/p>

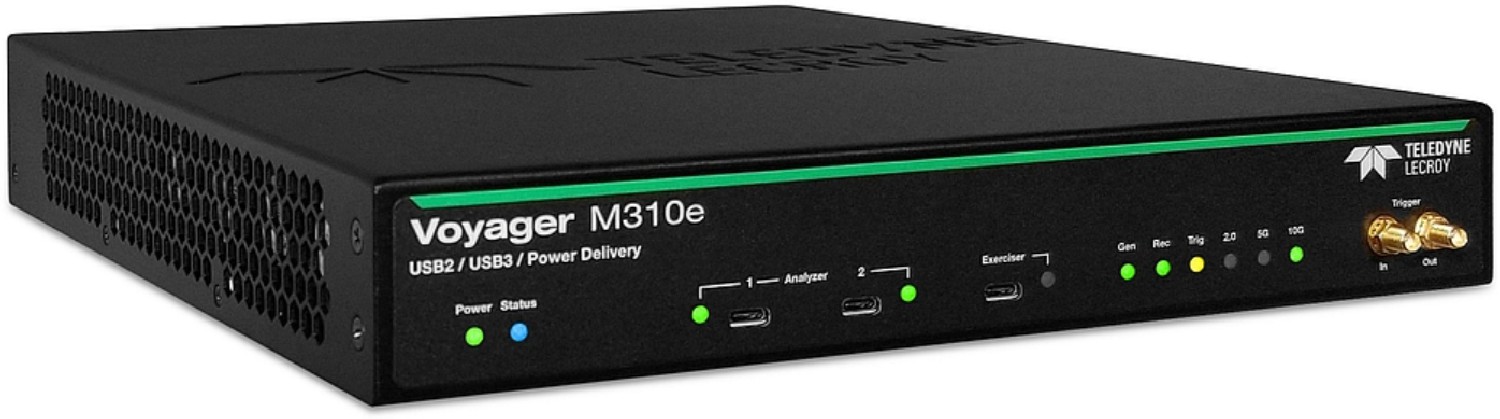

圖 3-3 LeCroy：M310

Voyager M310e 用于驗證 USB 設計是否符合 USB-IF 合規性測試規范。Voyager M310e 完全支持 USB PD 3.1 功能。Voyager M310e 的試驗程序端口還經過增強，可以為支持 USB4 或 DisplayPort 交替模式的 USB Type-C 設備捕獲邊帶使用 (SBU) 和輔助 (AUX) 消息。該儀器可以完全驗證 PD3.1 合規性規范，包括物理層、協議層和電源等。

請在 LeCroy 官方網站上下載 Teledyne LeCroy USB 協議套件。該套件能夠分析 USB4、USB3.2、USB2.0 和 PD 結果。打開擴展名為 .usb 的數據日志文件。與 GRL-C2 類似，該日志也主要包含兩個部分。數據日志跟蹤視圖用于協議數據分析。電源跟蹤器部分包含 VBUS 電源跟蹤器、CC 電源跟蹤器和 VCONN 電源跟蹤器。下面顯示了波形詳細信息。

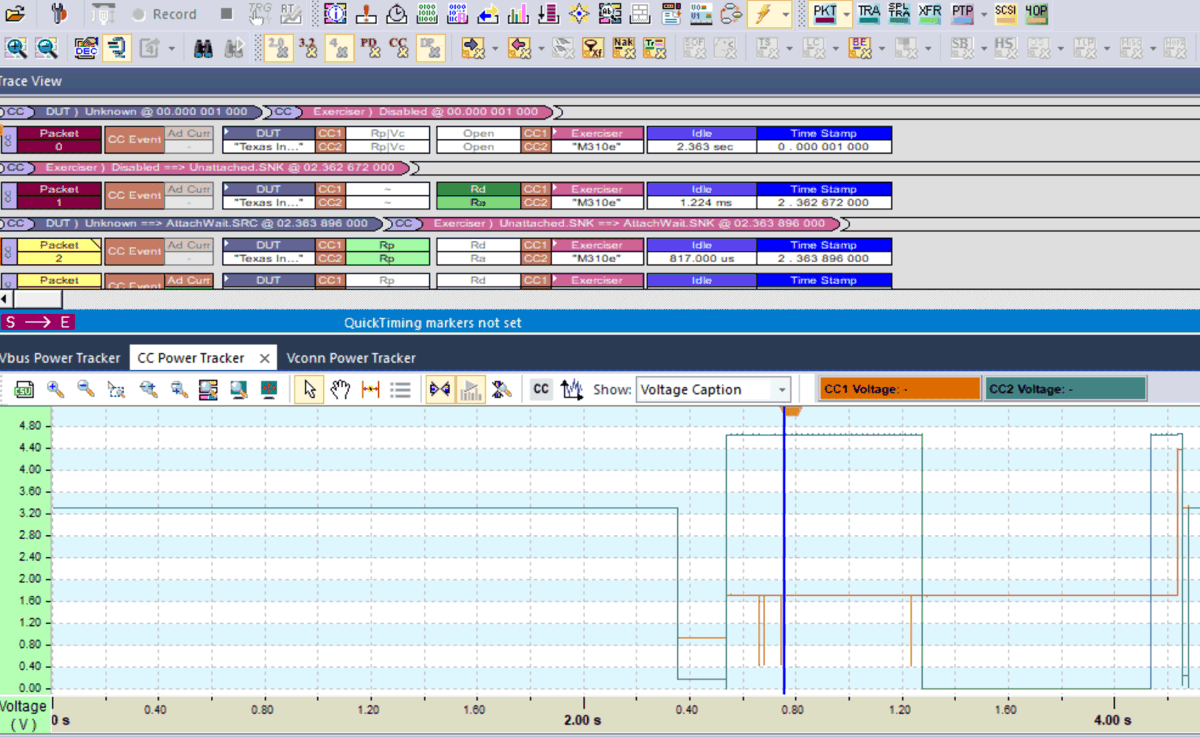

圖 3-4 M310 數據日志分析儀

此外，還有其他兩種 PD 合規性測試解決方案：MQP 和 Ellisys。有關更多信息，請搜索其官方網站。
