下面是 USB-IF 共享的 VIF 編輯器的總體視圖?？蛻?hù)或工程師可以在 USB-IF 官方網站上下載該工具。利用該工具，工程師可以配置與等待測試的產品相匹配的所需參數。編輯器為 Type-C 合規性、PD 合規性、USB3.2 合規性和 USB4 合規性等測試生成 .xml VIF。以下各節根據 TPS2772-Q1 產品簡要介紹了這些字段和功能。單端口 PD 器件具有類似的原理。打開 VifEditor（該軟件可從 USBIF 官方網站下載）。首先，選擇端口產品，然后創建新的 VIF。會顯示以下選項卡。

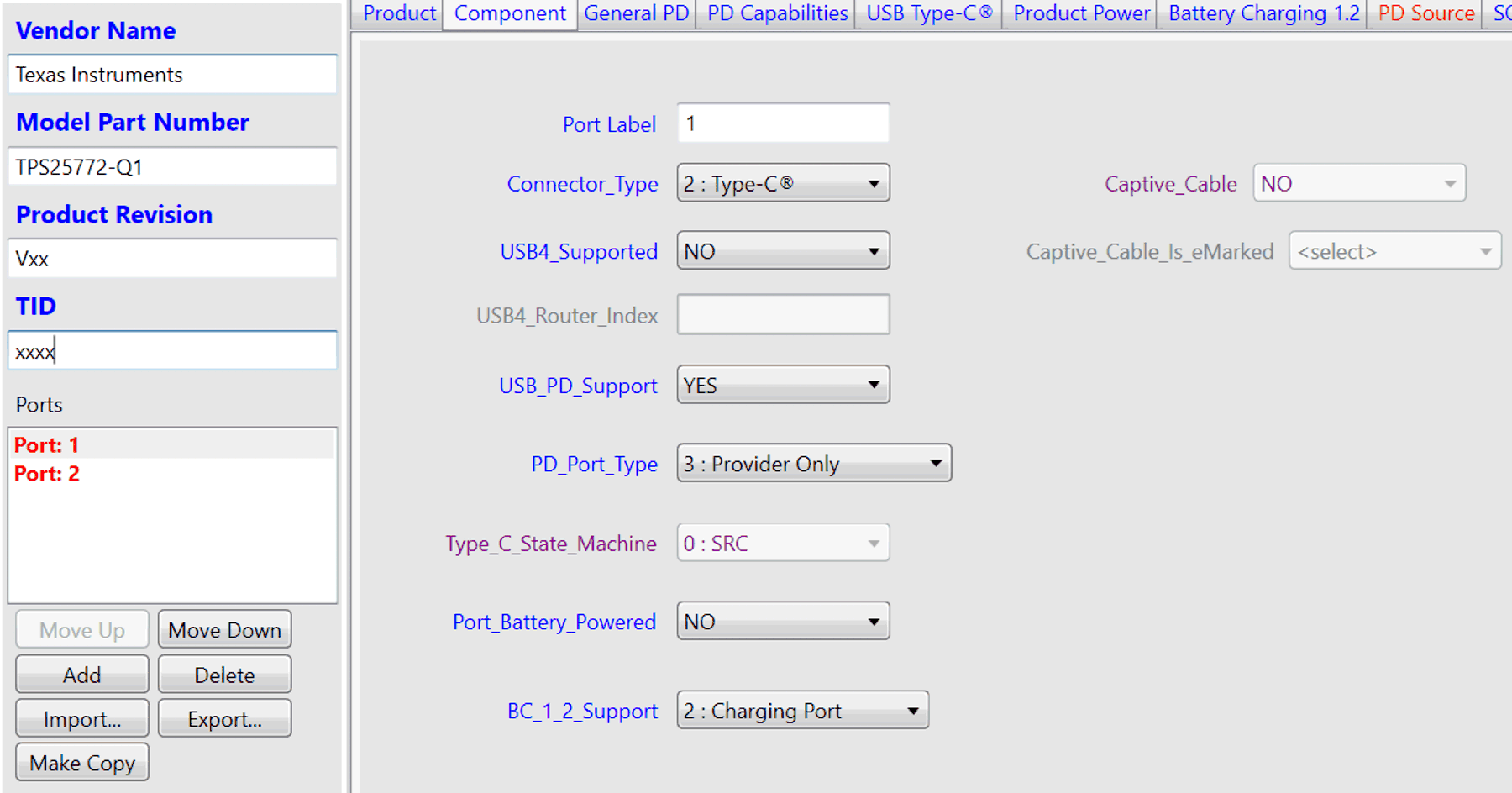

圖 2-1 手動生成 VIF

Captive_Cable：

指示該元件是否具有固定電纜。任何具有 Type-A 或 USB Type-C 插頭的元件都被視為具有固定電纜，即使看不到任何像電纜的東西（例如 USB 拇指驅動器）也是如此。

PD_Port_Type：

3 - Provider Only（將 Rp 置為有效）

TPS257xx-Q1 僅用作電源。因此，必須選擇項目 3“Provider Only”。

填寫上述信息后，會彈出其他選項卡。

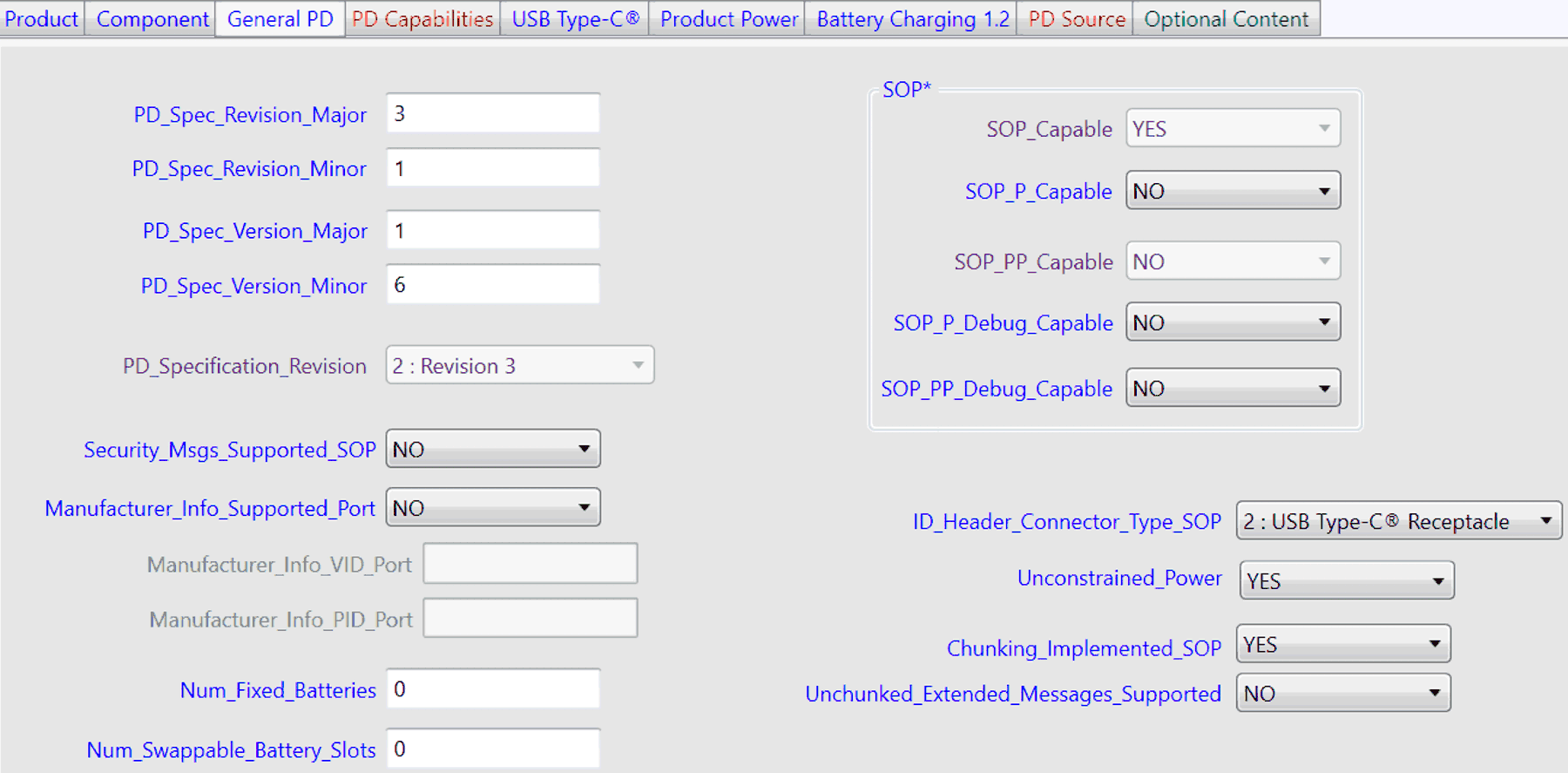

圖 2-2 一般 PD 配置

對于 PD_Spec_Version_Minor，請查看 USBIF 官方網站以獲取最新版本號。

請注意，PD CTS 修訂版 1.2 是初始的合并規范。本文檔指定了針對 USB PD3.1 器件的 USB-IF 合規性測試。本文檔將 PD2.0 和 PD3.0 測試項合并到一個規范中。產品必須通過 PD2.0 和 PD3.0 項目測試。無論是 PD CTS 還是 PD 規范，客戶都需要注意最新的規范版本。USBIf 能夠修改、添加、刪除、放寬或限制某些項目。更新對測試結果非常重要。請及時查看 USB IF 官方網站以了解最新規范。

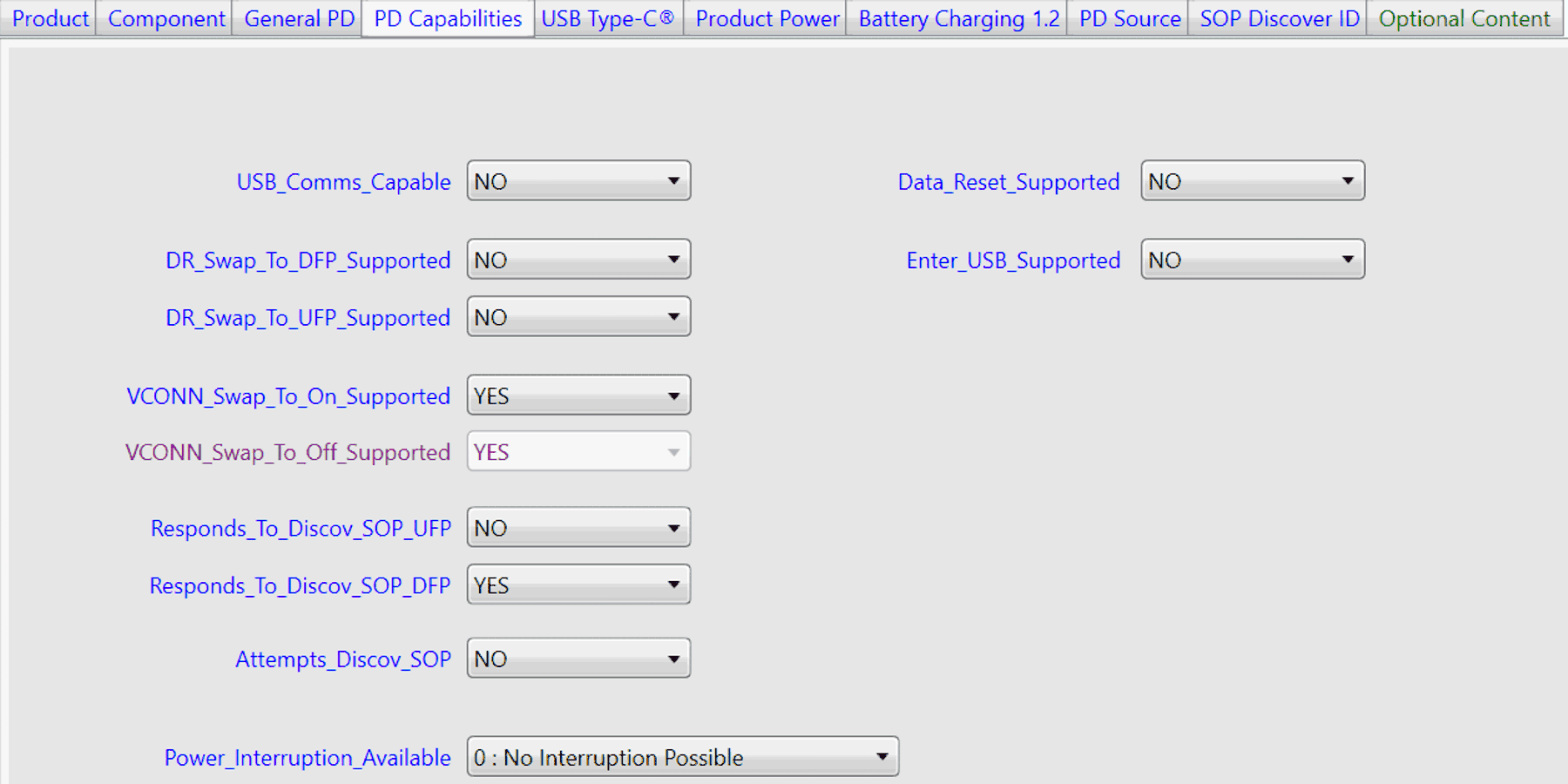

圖 2-3 PD 功能

USB_Comms_Capable：

該項表示鑒定中的產品是否能夠枚舉為 USB 主機或設備？

通常，這并不意味著產品不支持?jǐn)?shù)據通信，僅充當電源。但有些客戶可以繞過 IC 數據線，將 USB2.0 或 USB3.2 信號直接連接到集線器或 SOC 以支持?jǐn)?shù)據通信。對于該情形，請為此項目選擇“Yes”。原因是測試儀會檢查數據線信號，以確認是否有任何信號通過。

圖 2-4 USB Type-C 配置

另外，根據供應商信息文件定義，如果“USB_Comms_Capable”為“No”，則“Type_C_Can_Act_As_Host”和“Type_C_Can_Act_As_Device”為“No”。如果“USB_Comms_Capable”設置為“YES”且“Type_C_Can_Act_As_Device”設置為“NO”，則“Type_C_Can_Act_As_Host”字段應設置為“YES”。

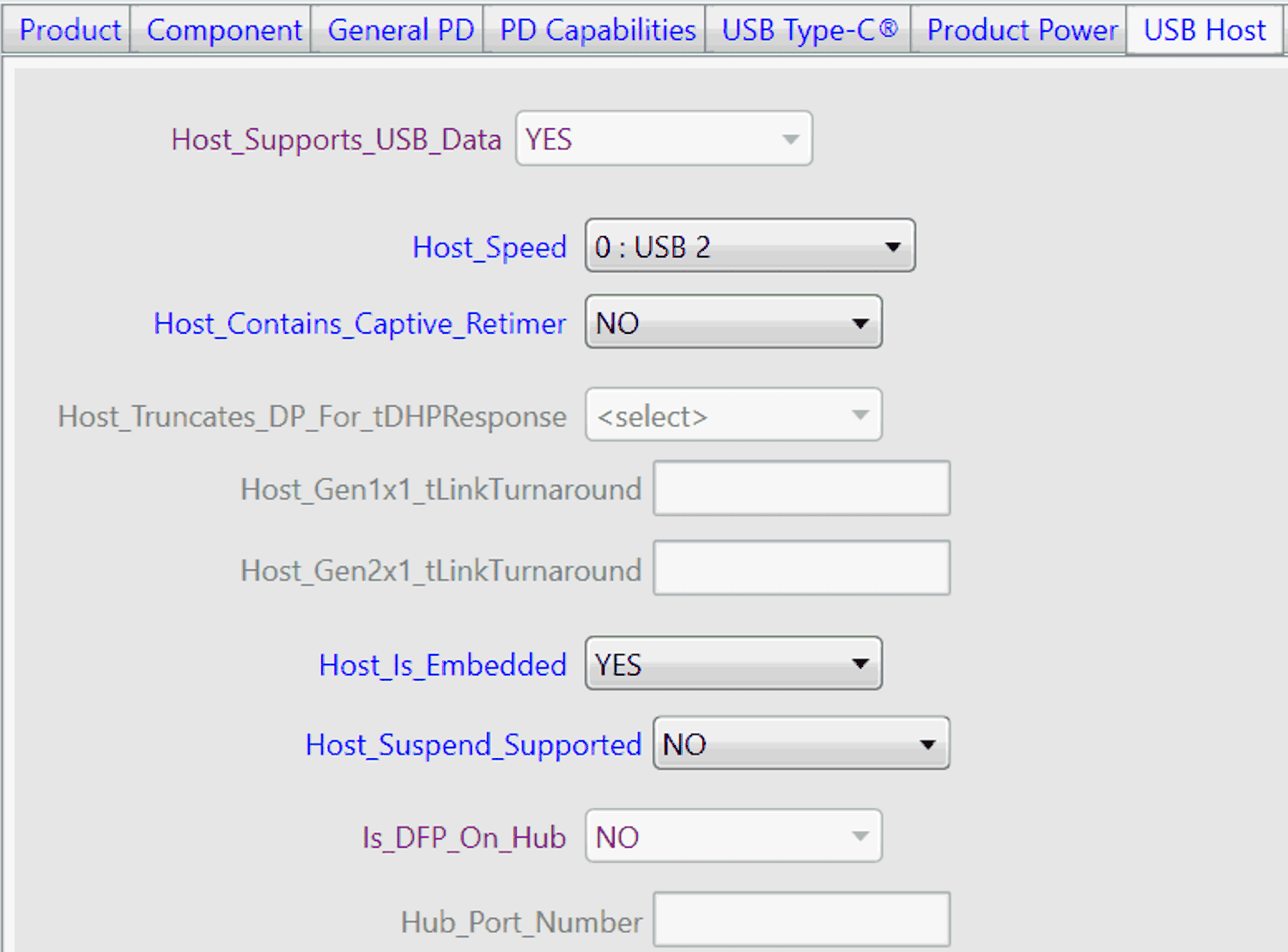

圖 2-5 USB 主機配置

如果“USB_Comms_Capable”設置為“YES”，則會彈出另一個面板“USB HOST”。請根據圖 2-5 配置頁面。

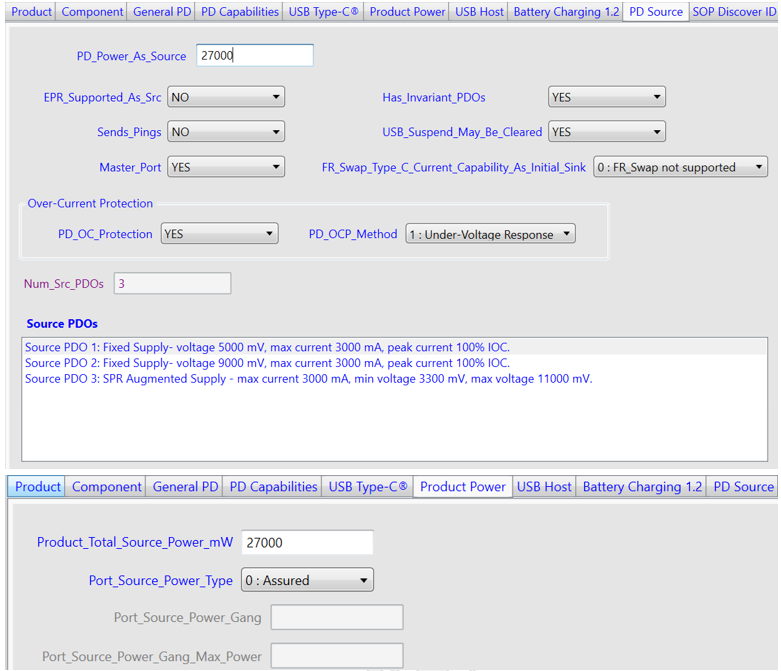

圖 2-6 PD 源配置

圖 2-6 設置 PD 源的參數。請注意，“PD_Power_As_Source”是固定電力輸送對象 (PDO)（而不是增強電力輸送對象 (APDO)）最大功率。否則，在進行 PD 合規性測試時可能會不合格。因此，對于上述情況，請?zhí)顚?xiě) 27W（而不是 33W）源功率。此外，“Product_Total_Source_Power_mW”也對應于 27W?！癙ort_Source_Power_Type”由客戶的具體要求決定。

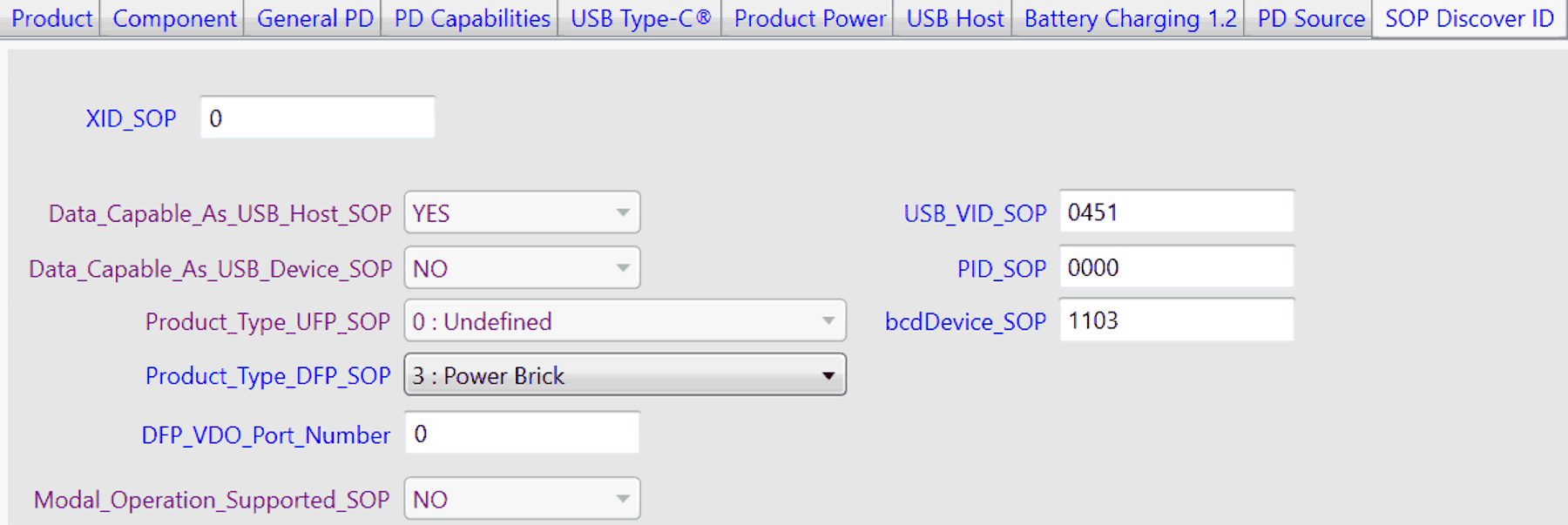

圖 2-7 BC1.2 協議和 SOP 發現 ID

對于“XID_SOP”，USB-IF 在認證之前會分配一個十進制數。對于“USB_VID_SOP”，該字段是一個 4 位十六進制數，有效值范圍為 0h - FFFFh (0 - 65535)。該字段由 USB-IF 分配給供應商。在進行非正式合規性認證或測試之前，供應商必須向 USBIF 申請 XID 和 VID。

對于“BC_1_2_Charging_Port_Type”，應用通常為僅充電?？梢赃x擇項目 0 DCP 模式。一些客戶可能需要支持?jǐn)?shù)據通信。因此，對于 BC1.2 充電協議，可以選擇項目 1 CDP 模式。

以上是 VIF 參數的一般配置。某些參數或面板將來可能會根據 USB IF 的規范修訂版更新或修改而發生變化。請?jiān)?USB IF 官方網站上查看并下載最新的規范或配置工具。
