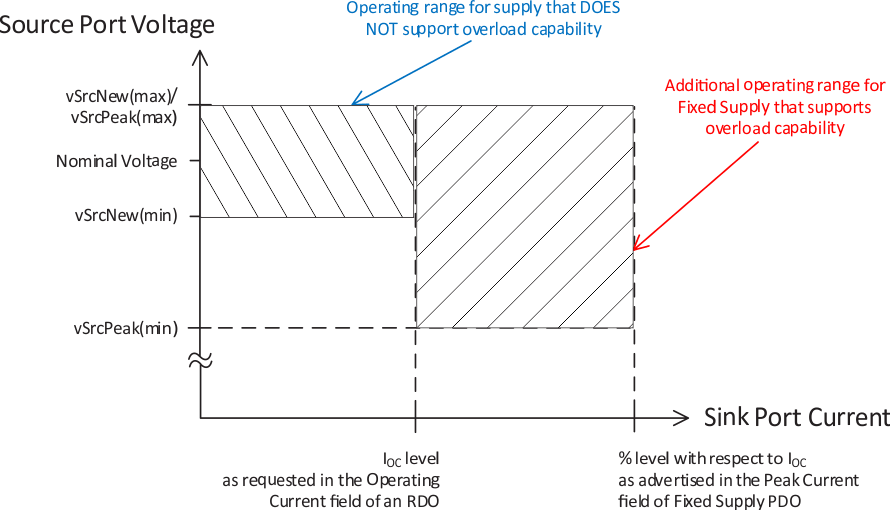

圖 4-4 源峰值電流過載

該測試項涵蓋 PD3.0 CTS 7.1.7.1 和 CTS 7.1.11。在 SPR 模式下工作的源應實現過流保護，以防止超出源的電流處理能力的輸出電流造成損壞。當過流保護啟動時，源嘗試發送一條硬復位消息，然后在建立顯式合約后發送一條指示 OCP 事件的警報消息。

固定電源 PDO 或 EPR AVS APDO 峰值電流位設置為 01b、10b 和 11b 的源應設計為支持過載功能之一。不需要源支持連續過載運行。在發生過載情況時，允許源在相對于標稱值的 vSrcPeak（而不是 vSrcNew）范圍內運行。在超過過載能力時，源應采取任何必要的措施來防止遭受電氣損壞或熱損壞。
