ZHCACX6 july 2023 AM62A1-Q1 , AM62A3 , AM62A7
3.2 模型訓練與編譯
該模型使用 TI Edge AI Studio 模型編寫器進行訓練，這是一款在線應用，提供了邊緣 AI 模型開發所需的全套工具，包括數據采集、標記、訓練、編譯和部署工具。有關使用模型編寫器的詳細教程，請參閱快速入門指南。模型編寫器用戶界面在窗口頂部顯示選項卡，這些選項卡經過邏輯排序，與邊緣 AI 應用的模型開發的正常步驟匹配。沒有或缺乏 AI 經驗的用戶只需按照這些選項卡來訓練和編譯模型即可。接下來是使用模型編寫器訓練和編譯模型的步驟：

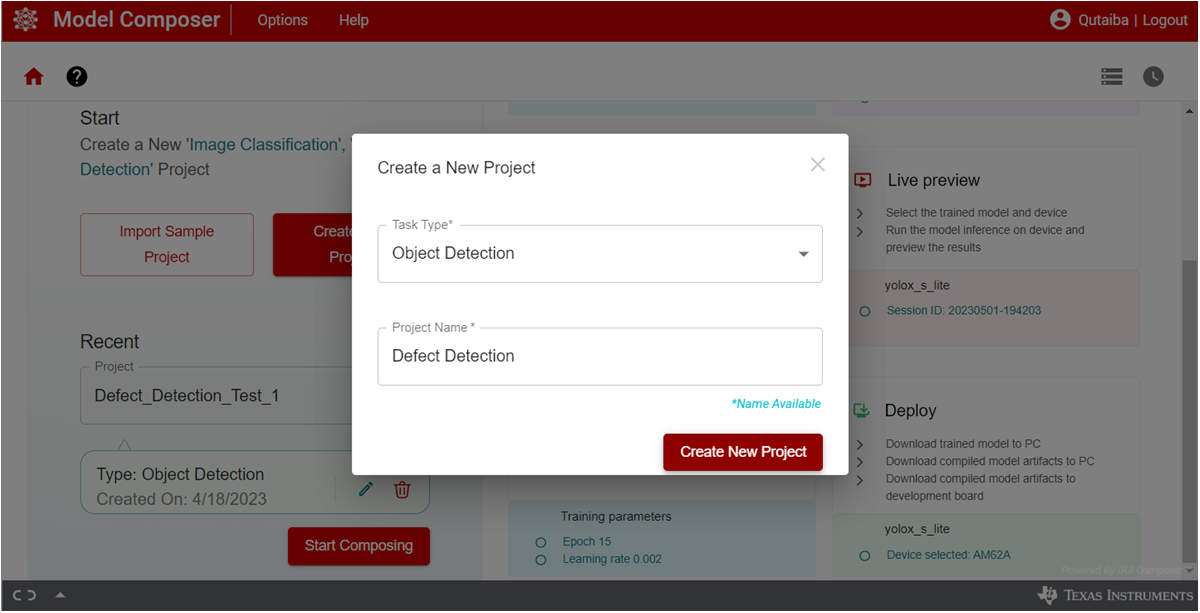

- 打開模型編寫器，創建一個“Task Type”為“Object Detection”的新工程，如圖 3-1 所示。

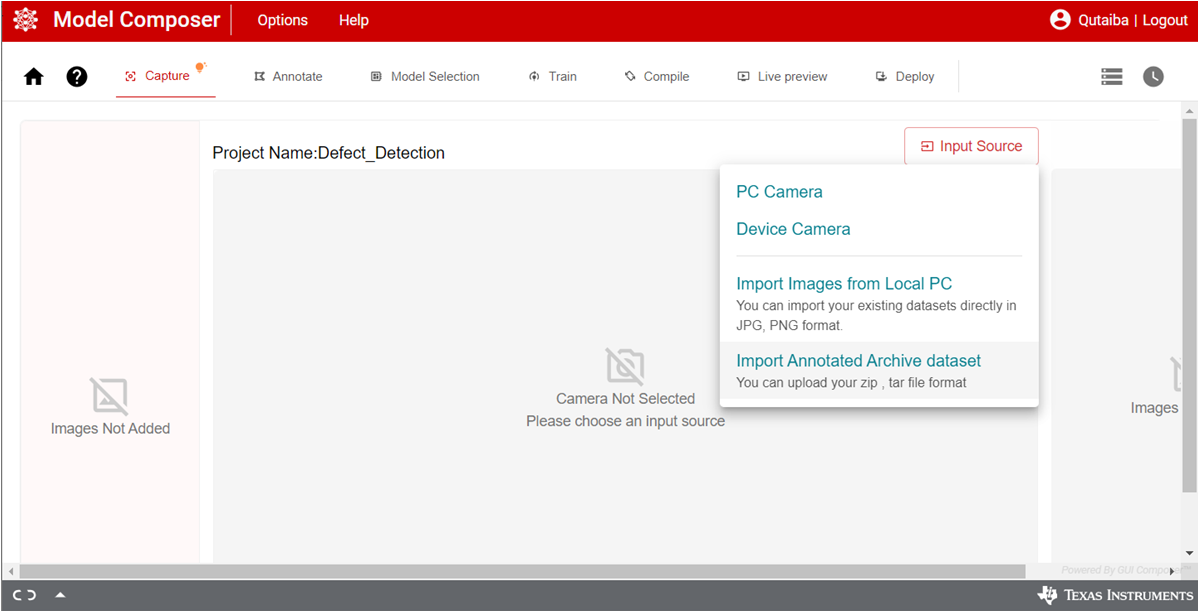

圖 3-1 TI Edge AI Studio：模型編寫器 - 創建新工程 - 將數據集上傳到該工程。在“Capture”選項卡中，打開“Input Source”菜單，然后選擇“Import Annotated Archive dataset”選項，如圖 3-2 所示。選擇數據集并將其上傳到該工程。應以 tar 或 zip 格式壓縮數據集。將帶有相關 COCO 格式注釋 json 文件的缺陷檢測數據集（包含 4800 張圖片）壓縮成 tar 文件，并在此步驟中使用。
圖 3-2 TI Edge AI Studio：模型編寫器 - 導入數據集 - 模型編寫器直接識別 COCO 格式注釋 json 文件，并將注釋添加到相應的文件中，如圖 3-3 的“Annotation”選項卡中所示。請注意，模型編寫器提供了方便的數據采集和注釋工具，但在本工程中并不使用這些工具，因?yàn)樵谀Ｐ途帉?xiě)器之外使用了自定義增強過程。

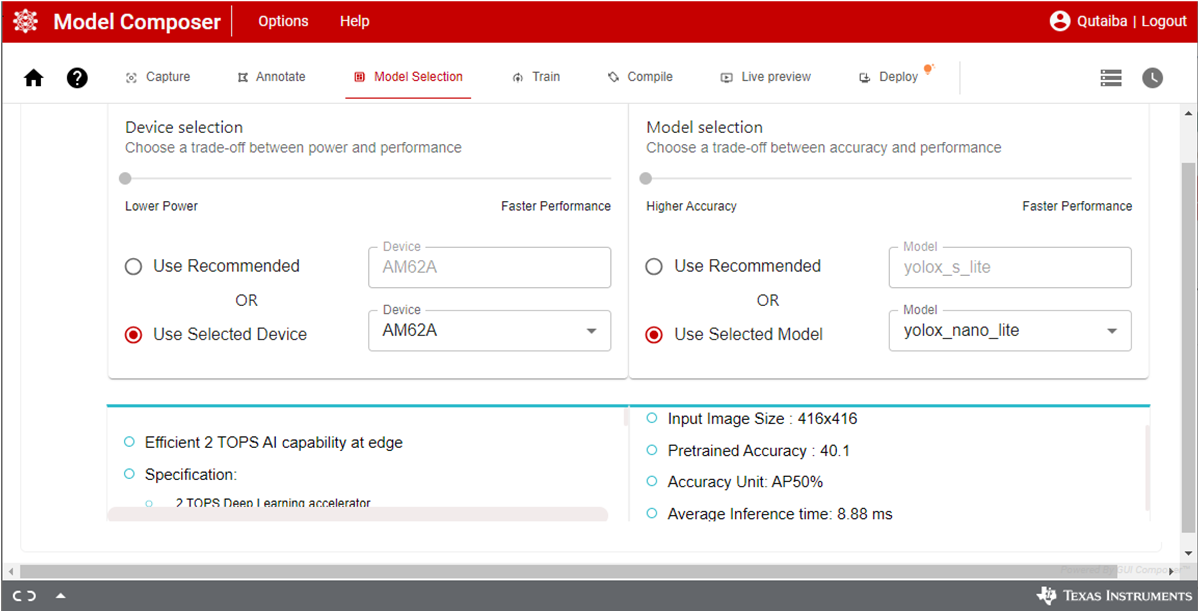

圖 3-3 TI Edge AI Studio：模型編寫器 - 數據注釋 - 移至“Model Selection”選項卡，在“Device selection”面板中選擇“AM62A”，并在“Model selection”面板中選擇“yolox_nano_lite”，如圖 3-4 所示。
圖 3-4 TI Edge AI Studio：模型編寫器 - 模型選擇 - 移至“Train”選項卡并選擇所需的訓練參數，如圖 3-5 所示。以下是本工程中用于訓練模型的參數。您可以隨意使用可能適合您的模型和任務的其他參數進行實驗。
- Epochs：10
- Learning rate：0.002
- Batch size：8
- Weight decay：0.0001
設置所需的參數后，點擊“Start Training”圖標。模型編寫器在后臺將數據集分為三個部分，分別用于訓練、測試和驗證。隨著訓練的進行，性能顯示為精度與 Epoch 的關系圖。該工程中的模型在訓練中實現了 100% 的精度。
圖 3-5 TI Edge AI Studio：模型編寫器 - 模型訓練 - 訓練完成后，系統會編譯該模式以生成模型的工件，這些工件需要在 AM62A 的深度學習加速器上執行。移至“Compile”選項卡并選擇所需的編譯參數，如圖 3-6 所示。選擇編譯參數時需要考慮多個因素，包括模型類型、目標精度、性能和數據集大小。本工程中的模型使用如下所示的默認預設參數進行編譯：
- Calibration Frames：10
- Calibration Iterations：10
- Detection Threshold：0.6
- Detection Top K：200
- Sensor Bits：8
圖 3-6 TI Edge AI Studio：模型編寫器 - 模型編譯 - 編譯完成后，工件會下載到 AM62A。模型編寫器具有用于實時預覽和部署的工具。實時預覽用于直接在應用上測試模型，如圖 3-7 所示。該工具提供了一種在部署前檢查模型的簡單方法。這需要將攝像頭連接到 AM62A EVM，并且 AM62A EVM 與主機 PC 連接到同一網絡。“Deploy”工具用于將編譯后的模型工件直接下載到 EVM，前提是 EVM 與主機 PC 連接到同一網絡。或者，可以將模型工件以 tar 文件的形式下載到主機 PC，然后可將其傳輸?shù)剿璧?EVM。
圖 3-7 TI Edge AI Studio：模型編寫器 - 實時預覽
上述步驟完整詳細地介紹了如何使用 Edge AI Studio 模型編寫器訓練和編譯模型。此時，模型工件已下載到目標 EVM，并已準備好在終端應用中使用。
