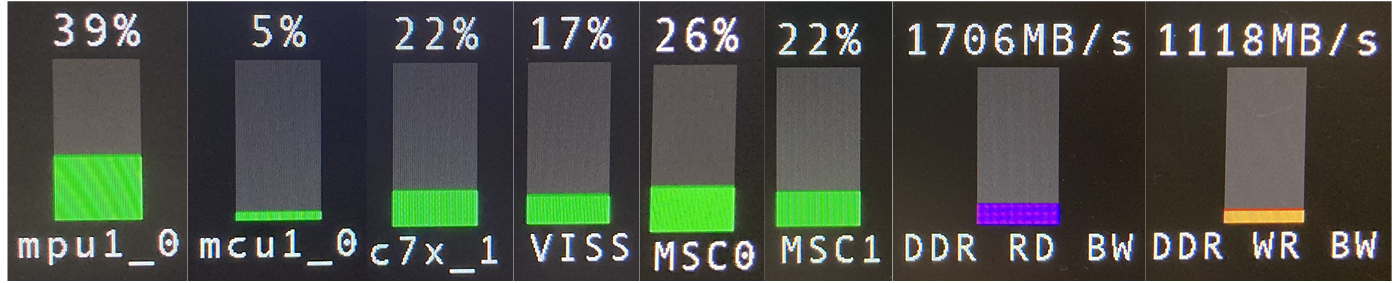

AM62A SoC 包含各種處理內核和硬件加速器。監測這些元件上的負載對于探索整個系統功能和擴展機會非常重要。缺陷檢測演示使用 tiperfoverlay gstreamer 插件在屏幕底部以條形圖的形式顯示內核負載。圖 5-2 顯示了運行缺陷檢測演示時 AM62A 內核負載圖的屏幕截圖。默認情況下，該圖每?jī)擅敫乱淮危岳寐拾俜直刃问斤@示負載。除了 tiperfoverlay gstreamer 插件之外，第二個可直接在終端上顯示內核性能的選項是 perf_stats 工具（具有文件保存功能）。此選項相比 tiperfoverlay 更精確，tiperfoverlay 會給 Arm 內核和 DDR 帶來額外負載，以繪制圖形并在屏幕上疊加。

圖 5-2 中的圖形顯示，除了整個支持 Linux 的進程外，缺陷檢測演示僅利用了 Arm 內核容量的約 39%（四個 A53 內核的平均值）。同時，應用中使用的 yolox-nano-lite 利用了 C7xMMA 深度學習加速器的約 22%。值得注意的是，在本實驗中，C7xMMA 的時鐘頻率為 850MHz，而不是 1000MHz。換句話說，如果 C7xMMA 加速器的時鐘頻率為 1000MHz，其利用率將低于報告的 22%。用于讀取操作的 DDR 為 1706MB/s，用于寫入操作的 DDR 為 1118MB/s，因此總操作速率為 2824MB/s。在 3200MT/s 速率下使用 32 位 DDR4 時，AM62A 支持速率為 12.8GB/s 的總 DDR 頻帶。2824MB/s 的總速率利用了總 DDR 帶寬的約 22%。

Arm 內核、加速器和 DDR 帶寬的這些低利用率值表明，AM62A 有很大的擴展空間，可以運行其他應用或擴展缺陷檢測應用本身，例如使用另一個更快的攝像頭來提高幀速率。此外，由于內核利用率較低，可以靈活選擇合適的 AM6A SoC 型號。圖 5-2 中顯示的內核負載適用于 SoC AM62A 系列的 AM62A74 型號。該型號配備四個 A53 Arm 內核和一個能夠執行 2TOPS 的 C7xMMA 深度學習加速器。低利用率值表明，可在 AM62A 的其他低端型號（例如 AM62A3，其中包括兩個 Arm 內核和一個 1TOPS 深度學習加速器）上實現當前形式的缺陷檢測演示。
