正如Topic Link Label1 中所述，增強型 HotRod QFN 封裝由標準 QFN 封裝和 FCOL 封裝演變而來。在深入研究全新封裝技術之前，了解其每個父封裝結構的優點很重要。

標準 QFN 封裝具有將器件連接到引線框的引線鍵合（圖 2-1）。這些引線鍵合的電感量級為 2nH，在開關事件期間，其換向電流可約為 2A/ns，這會使開關節點上的電壓過沖高達 4–5V。此外，器件封裝引線鍵合對電源環路的寄生電感影響很大，在這種環路中，快速開關（電流和電壓）邊沿（以及與體二極管反向恢復和 MOSFET COSS 充電相關的可能前沿振鈴）諧波含量很高。相應的開關節點振鈴會對 H 場和 E 場耦合造成嚴重威脅，從而增加傳導和輻射發射（圖 2-2）。

圖 2-1 標準 QFN 封裝圖示

圖 2-2 開關節點波形（標準 QFN 封裝）

LMR33630 采用 FCOL 封裝技術（如圖 2-3 所示），通過翻轉引線框上的裸片來消除引線鍵合，從而實現卓越的 EMI 性能。開關節點波形如圖 2-4 所示，消除了振鈴。這種技術的代價是需要通過封裝的所有引腳散發熱量。每個引腳的物理尺寸受限，而且沒有用于散熱的專用接地 DAP，因此與標準 QFN 封裝相比，F(xiàn)COL 封裝的散熱性能有限。Topic Link Label4 中對該觀察結果進行了更為詳細的論述。

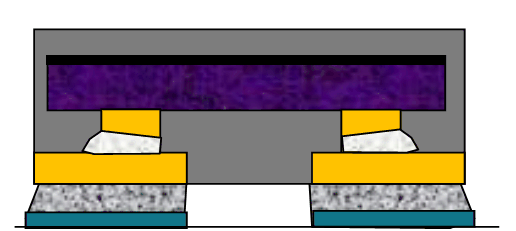

圖 2-3 FCOL 封裝圖示

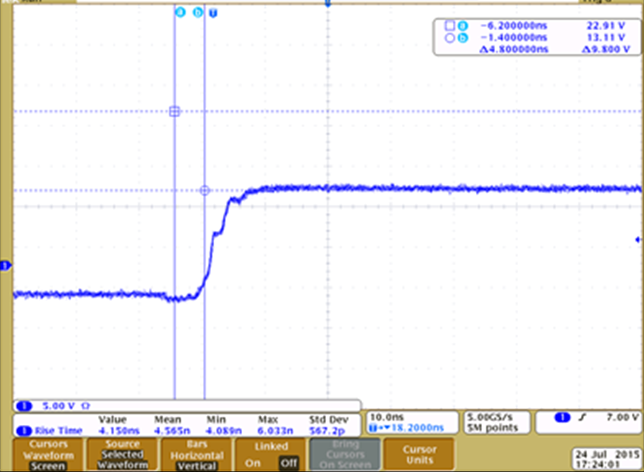

圖 2-4 開關節點波形（FCOL 封裝）

TI 全新的增強型 HotRod QFN 封裝提供了下一代技術，可在標準 QFN 引腳排列中提供低 EMI、高功率密度解決方案，以提高設計的熟悉度和靈活性。LM60440 和 LM60440-Q1 器件是寬輸入電壓同步降壓轉換器，專為低噪聲和 EMI 而設計。LM60440 器件具有 3.8V 至 36V 的輸入電壓范圍，可提供高達 4A 的負載電流。LM60440 器件具有相同的 FCOL 技術以去除引線鍵合（預期可獲得相同的 EMI 性能），但使用與標準 QFN 封裝相一致的 PowerPad（引腳 13），以實現更好的散熱和性能?？傊?，增強型 HotRod QFN 封裝技術可提供優良 EMI 性能和良好熱性能（詳見Topic Link Label4）。以下部分更詳細地介紹了增強型 HotRod QFN 引腳排列（圖 2-5）。

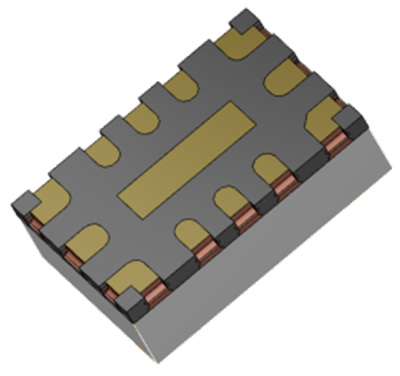

圖 2-5 LM60440 封裝

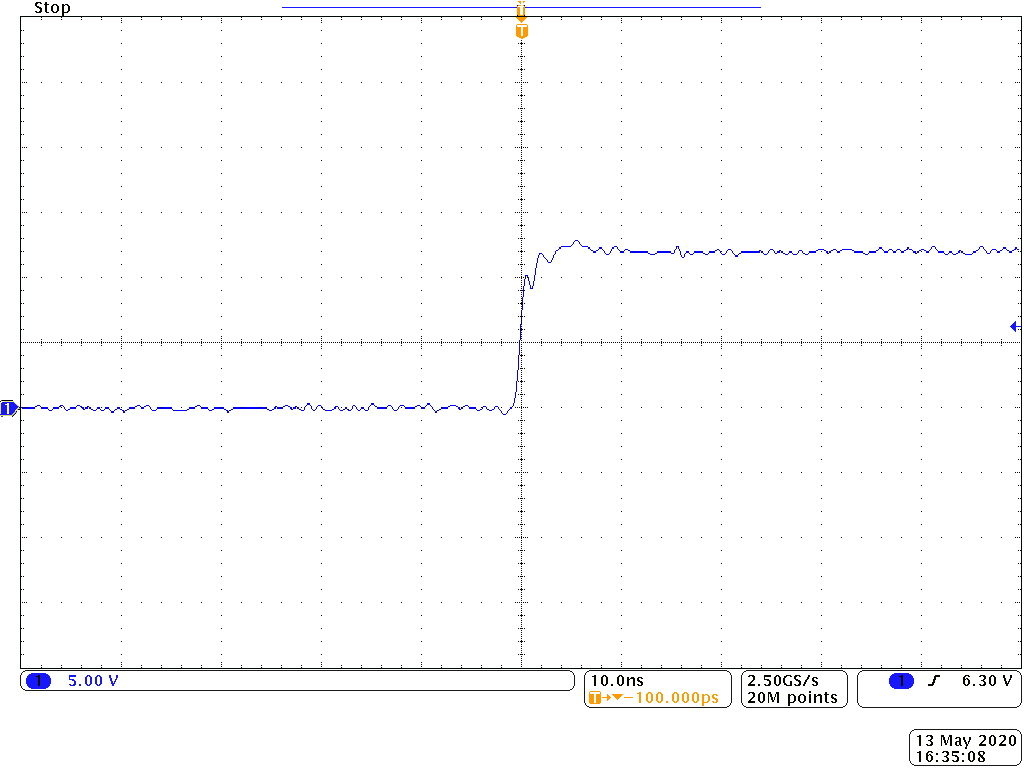

圖 2-6 LM60440 開關節點
