8.2.2.12 自適應死區時間的設計注意事項
設計諧振回路并選擇初級側 MOSFET 后，需要仔細檢查轉換器的 ZVS 運行。只有當柵極關斷沿的諧振電感器中剩余足夠的電流給開關節點放電時，才能實現 ZVS。UC256604 基于開關節點的轉換實現自適應死區時間。轉換檢測電路的檢測范圍為 0.1V/ns 至 200V/ns。
要檢查 ZVS 運行，需進行一系列時間域仿真，并捕捉柵極關斷沿的諧振電流。下方顯示了示例圖：

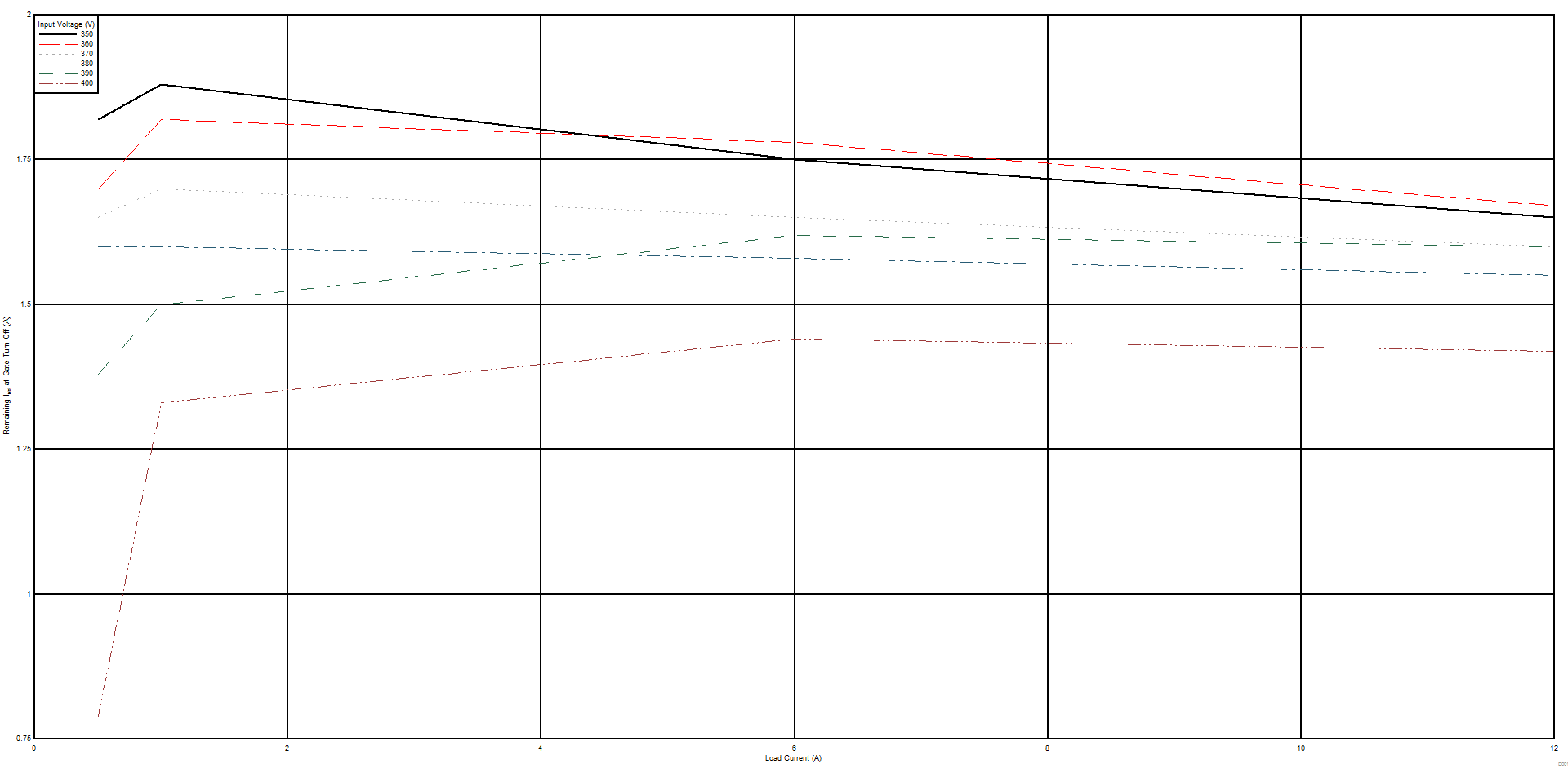

圖 8-1 自適應死區時間上圖假設在 5% 負載時出現最大開關頻率，且系統在 5% 負載時開始突發。
從該圖中可以看出，在感興趣運行范圍內，回路中剩余的最小諧振電流為 Imin = 0.8A。要計算壓擺率，必須知道初級側開關節點寄生電容。此值可以由 MOSFET 數據表中進行估測。在本例中，Cswitchnode = 400pF。最小壓擺率由以下公式得出：
該值大于 0.1V/ns 的最小可檢測壓擺率。
