8.2.2.18 TSET 引腳
TSET 引腳電壓用于設置 VCR 積分器時間常數和最小開關頻率。根據所選的選項，將需要設置 OCP1 閾值、計時器增益 (ks)、積分器元件值（RVCR、RRAMP、CVCR）、最大死區時間。
在此設計中，選擇了 TSET 選項 4。因此，對于選項 4，TSET 引腳電壓需要在 0.742V 到 0.850V 之間，如表 TSET 編程選項表 所示。TSET 引腳上使用 1MΩ (RTSET_upper) 和 191kΩ (RTSET_lower)。于是，TSET 引腳電壓將為
方程式 59.
然后 方程式 4 將成為
方程式 60.
?其中使用先前選擇的 RISNS、CISNS、CR、RBLKupper、RBLKlower 值、TSET 選項 4 的積分器時間常數得出了此關系。
在這里，為了計算 Pin，以下表達式中考慮使用 92% 效率。
方程式 61.
圖 8-2 展示了相對于 LLC 輸入功率的 FBReplica 電壓。

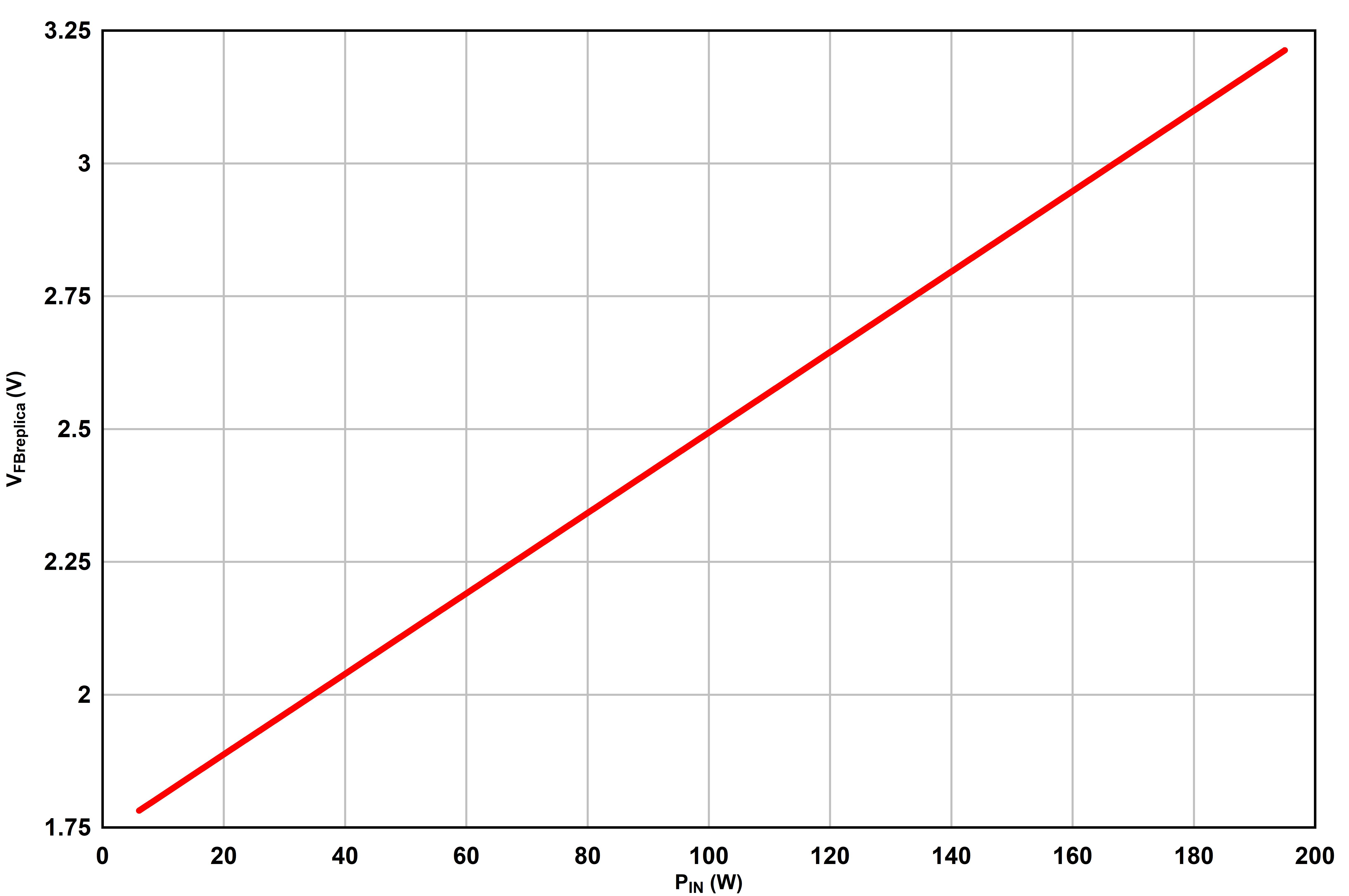

圖 8-2 FBReplica 與 Pin 間的關系在反饋光耦合器發射極和接地之間插入一個 10k? 電阻器可以測得 FBReplica 電壓。假設在 10k? 電阻器上測得的電壓是 V10k。可按如下公式計算 FBReplica 電壓：
方程式 62.
