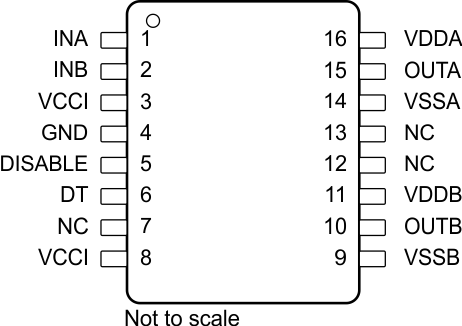

圖 5-1 DW 封裝16 引腳 SOIC頂視圖| 引腳 | 類型(1) | 說明 | |
|---|---|---|---|
| 名稱 | 編號 | ||
| DISABLE | 5 | I | 設置為高電平時可同時禁用兩個驅動器輸出,而設置為低電平或保持開路時可啟用輸出。該引腳在保持開路時在內部被拉至低電平。為了實現更好的抗噪性能,如果不使用該引腳,則建議將其接地。連接到遠距離微控制器時,可靠近 DIS 引腳放置約 1nF 的低 ESR/ESL 電容器進行旁路。 |
| DT | 6 | I | 可編程的死區時間功能。 將 DT 連接到 VCCI 允許輸出重疊。在 DT 和 GND 之間放置一個 2kΩ 至 500kΩ 的電阻器 (RDT) 可根據以下公式調整死區時間:DT (ns) = 10 × RDT (kΩ)。建議在 DT 引腳附近將一個 ≤1nF 的陶瓷電容器與 RDT 并聯,以實現更好的抗噪性能。不建議將 DT 引腳懸空。 |
| GND | 4 | P | 初級側地基準。初級側的所有信號都以該地為基準。 |
| INA | 1 | I | A 通道的輸入信號。INA 輸入具有兼容 TTL/CMOS 的輸入閾值。該引腳在保持開路時在內部被拉至低電平。為了實現更好的抗噪性能,如果不使用該引腳,則建議將其接地。 |
| INB | 2 | I | B 通道的輸入信號。INB 輸入具有兼容 TTL/CMOS 的輸入閾值。該引腳在保持開路時在內部被拉至低電平。為了實現更好的抗噪性能,如果不使用該引腳,則建議將其接地。 |
| NC | 7 | – | 無內部連接。 |
| NC | 12 | – | 無內部連接。 |
| NC | 13 | – | 無內部連接。 |
| OUTA | 15 | O | 驅動器 A 的輸出。連接到 A 通道 FET 或 IGBT 的柵極。 |
| OUTB | 10 | O | 驅動器 B 的輸出。連接到 B 通道 FET 或 IGBT 的柵極。 |
| VCCI | 3 | P | 初級側電源電壓。使用盡可能靠近器件的低 ESR/ESL 電容器在本地進行去耦(連接至 GND)。 |
| VCCI | 8 | P | 初級側電源電壓。此引腳在內部短接至引腳 3。 |
| VDDA | 16 | P | 驅動器 A 的次級側電源。使用盡可能靠近器件的低 ESR/ESL 電容器在本地進行去耦(連接至 VSSA)。 |
| VDDB | 11 | P | 驅動器 B 的次級側電源。使用盡可能靠近器件的低 ESR/ESL 電容器在本地進行去耦(連接至 VSSB)。 |
| VSSA | 14 | P | 次級側驅動器 A 接地。次級側 A 通道的接地參考。 |
| VSSB | 9 | P | 次級側驅動器 B 接地。次級側 B 通道的接地參考。 |
