當非理想 PCB 布局和較長的封裝引線（例如 TO-220 和 TO-247 型封裝）引入寄生電感時，功率晶體管的柵極源驅動電壓在高 di/dt 和 dv/dt 開關期間可能會出現振鈴。如果振鈴超過閾值電壓，就有意外導通甚至發生擊穿的風險。在柵極驅動上施加負偏置是一種可以將振玲保持在閾值以下的常用方法。下面是實現負柵極驅動偏置的幾個例子。

圖 9-2 展示了通過在隔離式電源輸出級使用齊納二極管來在通道 A 驅動器上生成負偏置關斷的第一個例子。負偏置由齊納二極管電壓設置。如果隔離式電源 V_A 等于 25 V，則關斷電壓為 –5.1V，導通電壓為 25 V – 5.1V ≈ 20 V。通道 B 驅動器電路與通道 A 的相同，因此該配置需要兩個用于半橋配置的電源，并且 R_Z 上存在穩態功耗。

圖 9-2 利用 ISO 偏置電源輸出上的齊納二極管生成負偏置

圖 9-3 展示了采用兩個電源（或單輸入雙輸出電源）的另一個例子。電源 V_A+ 決定正驅動輸出電壓，而 V_A– 決定負關斷電壓。通道 B 的配置與通道 A 的相同。此解決方案所需的電源數量要比第一個例子中的多，不過它在設置正負電源軌電壓時提供了更大的靈活性。

圖 9-3 利用兩個 LSO 偏置電源生成負偏置

如圖 9-4 所示，最后一個例子是單電源配置，并通過柵極驅動環路中的齊納二極管來生成負偏置。此解決方案的優勢是只使用一個電源，并且自舉電源可用于高側驅動。在這三種解決方案中，此設計的成本最低，所需設計工作量也最少。不過，此解決方案有以下局限性：

1. 負柵極驅動偏置不僅由齊納二極管決定，而且還由占空比決定，這意味著負偏置電壓會隨著占空比的變化而變化。因此，在此解決方案中，使用變頻諧振轉換器或相移轉換器等具有固定占空比（約 50%）的轉換比較有利。
2. 高側 VDDA-VSSA 必須維持足夠的電壓來保持在建議的電源電壓范圍內，這意味著低側開關必須導通或在體（或反向并聯）二極管上存在續流電流，以便在每個開關周期的特定時期內刷新自舉電容器。因此，除非像其他兩個示例電路那樣，高側也使用專用電源，否則高側無法實現 100% 占空比。

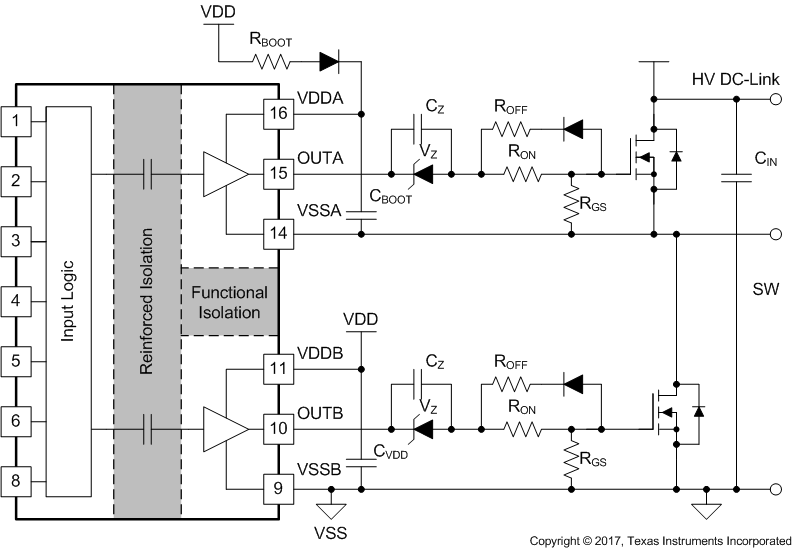

圖 9-4 使用單電源和柵極驅動路徑上的齊納二極管產生負偏置
