ZHCSHQ1G March 2003 – February 2018 TLV2460A-Q1 , TLV2461A-Q1 , TLV2462-Q1 , TLV2462A-Q1 , TLV2463A-Q1 , TLV2464A-Q1
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 引腳配置和功能
- 6 規格
- 7 參數測量信息
- 8 詳細 說明
- 9 應用和實現
- 10電源建議
- 11布局
- 12器件和文檔支持
- 13機械、封裝和可訂購信息
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- D|8
- DGK|8
- PW|8
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
6.13 典型特性
條件說明待定Table 1. 圖形表
| 圖形標題 | 圖表 | |
|---|---|---|

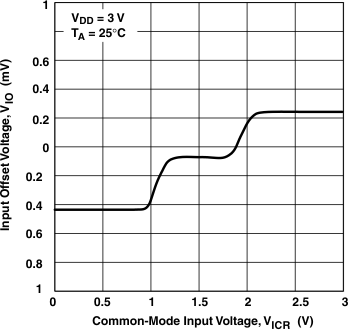

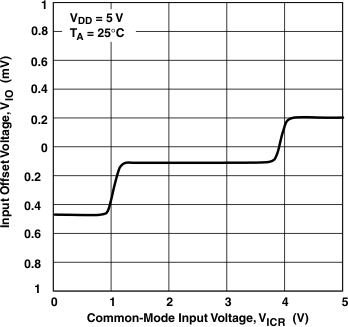

| VIO | 輸入失調電壓與共模輸入電壓間的關系 | 1, 2 |

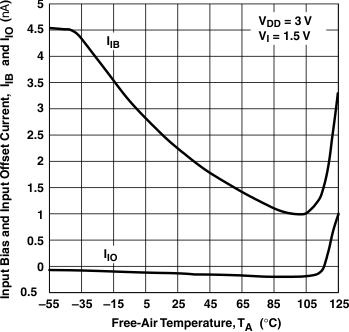

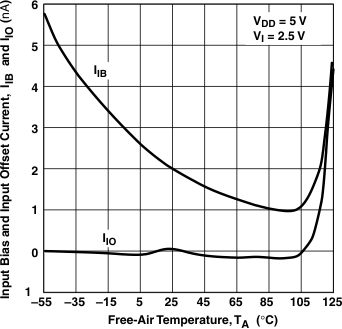

| IIB | 輸入偏置電流與自然通風溫度間的關系 | 3, 4 |
| IIO | 輸入失調電流與自然通風溫度間的關系 | 3, 4 |

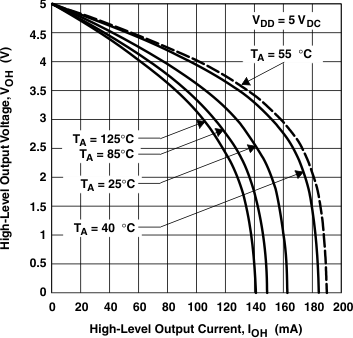

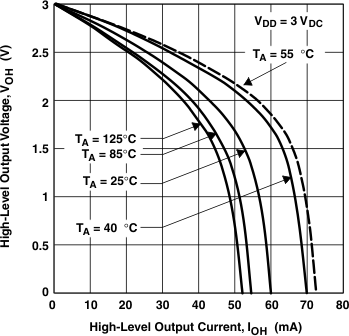

| VOH | 高電平輸出電壓與高電平輸出電流間的關系 | 5, 6 |

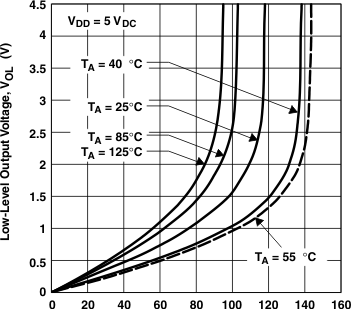

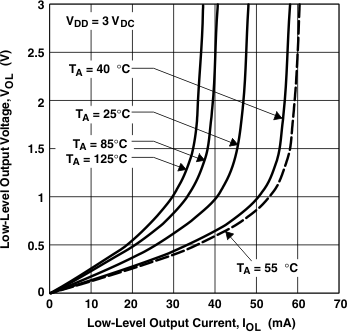

| VOL | 低電平輸出電壓與低電平輸出電流間的關系 | 7, 8 |

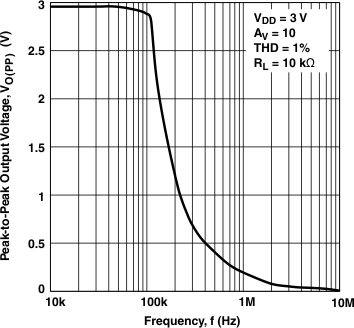

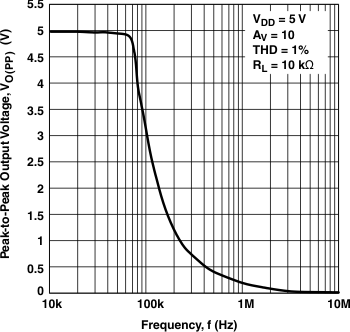

| VO(PP) | 最大峰間輸出電壓與頻率間的關系 | 9, 10 |
| 開環增益與頻率間的關系 | 11, 12 | |
| 相位與頻率間的關系 | 11, 12 | |

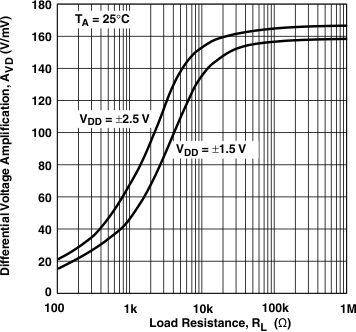

| AVD | 差分電壓放大與負載電阻間的關系 | 13 |

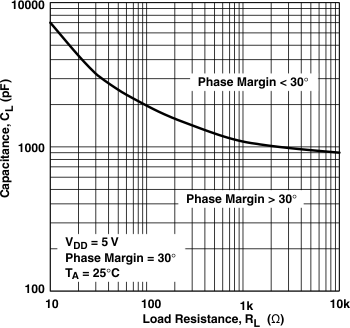

| 容性負載與負載電阻間的關系 | 14 | |

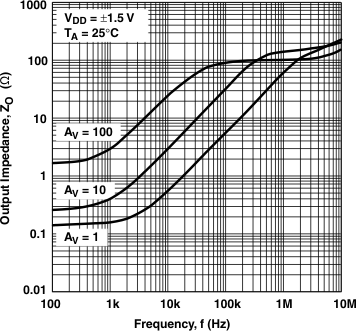

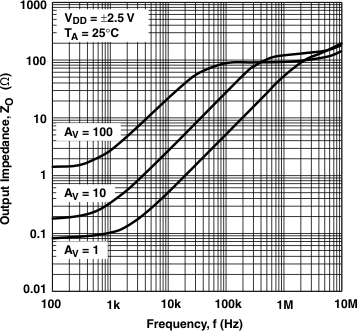

| zo | 輸出阻抗與頻率間的關系 | 15, 16 |

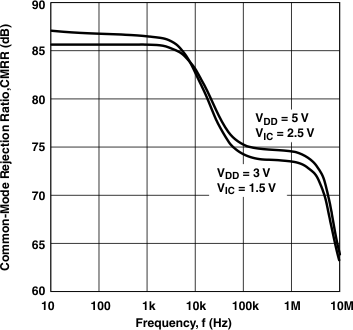

| CMRR | 共模抑制比與頻率間的關系 | 17 |

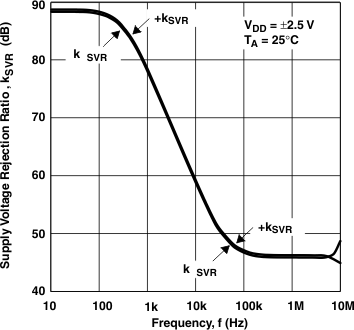

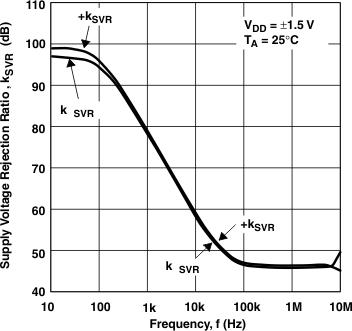

| kSVR | 電源電壓抑制比與頻率間的關系 | 18, 19 |

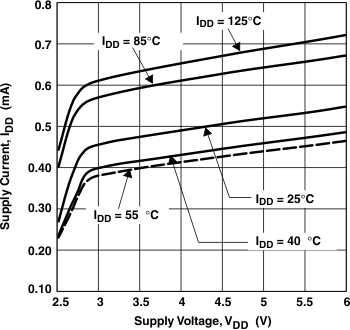

| IDD | 電源電流與電源電壓間的關系 | 20 |

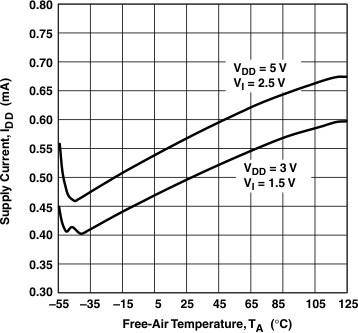

| 電源電流與自然通風溫度間的關系 | 21 | |

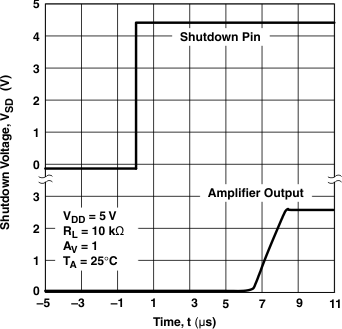

| 放大器導通特性 | 22 | |

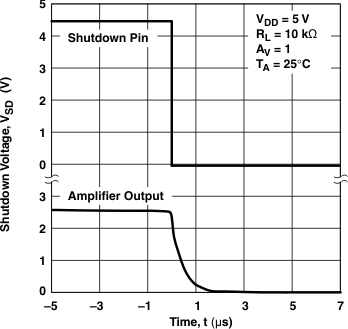

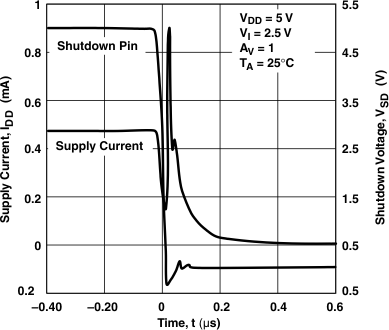

| 放大器關斷特性 | 23 | |
| 電源電流導通 | 24 | |
| 電源電流關斷 | 25 | |

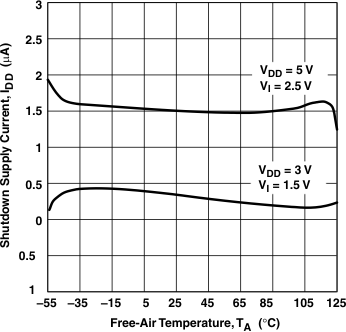

| 關斷電源電流與自然通風溫度間的關系 | 26 | |

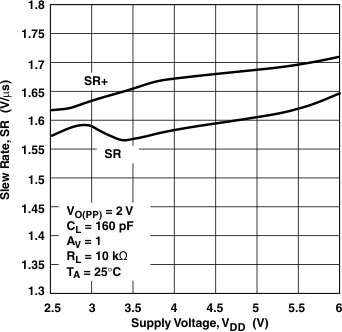

| SR | 壓擺率與負載電容間的關系 | 27 |

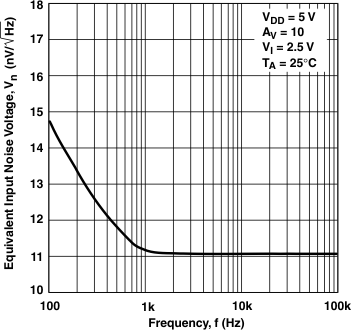

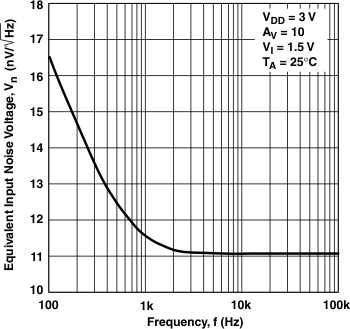

| Vn | 等效輸入噪聲電壓與頻率間的關系 | 28, 29 |

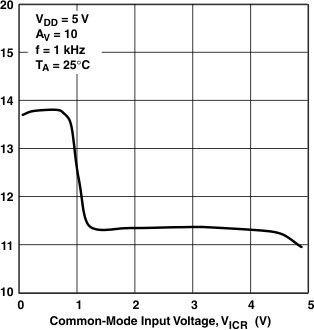

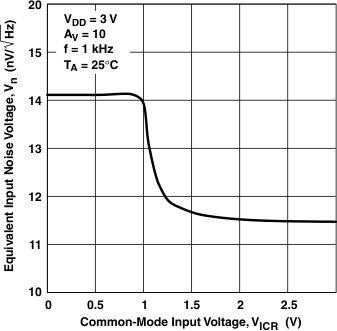

| 等效輸入噪聲電壓與共模輸入電壓間的關系 | 30, 31 | |

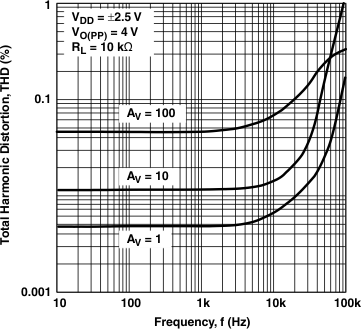

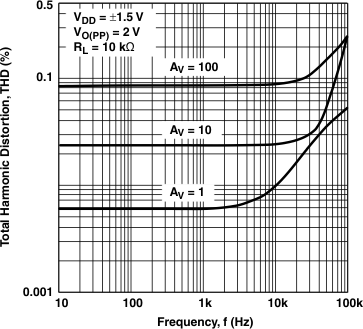

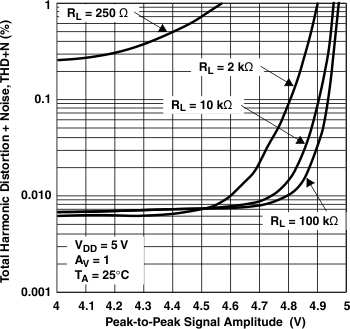

| THD | 總諧波失真與頻率間的關系 | 32, 33 |

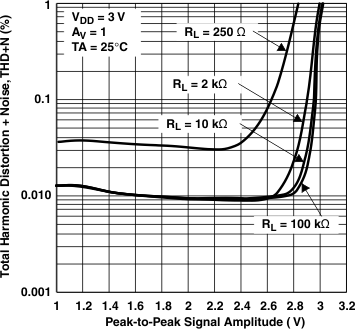

| THD + N | 總諧波失真加噪聲與峰間信號振幅間的關系 | 34, 35 |
| φm | 相位裕度與頻率間的關系 | 11, 12 |

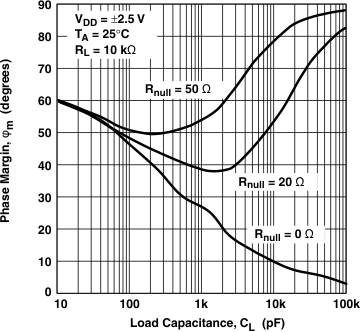

| 相位裕度與負載電容間的關系 | 36 | |

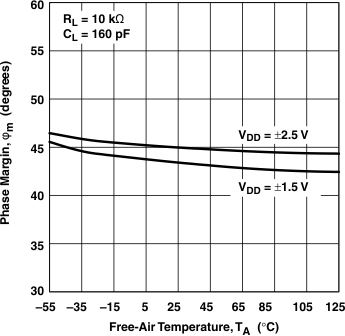

| 相位裕度與自然通風溫度間的關系 | 37 | |

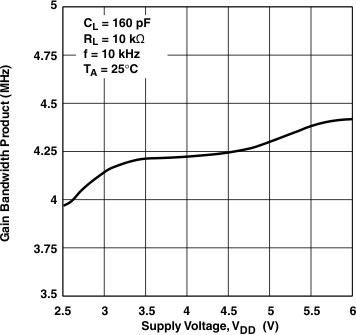

| 增益帶寬積與電源電壓間的關系 | 38 | |

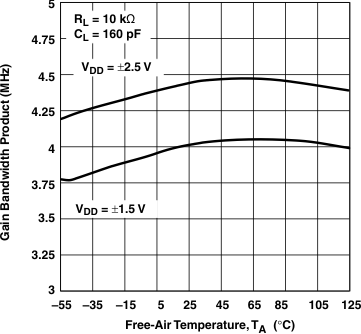

| 增益帶寬積與自然通風溫度間的關系 | 39 | |

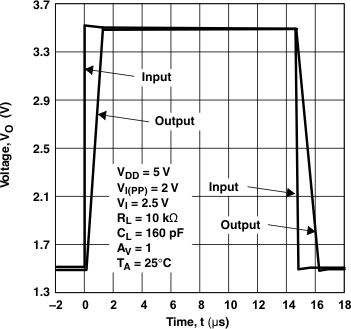

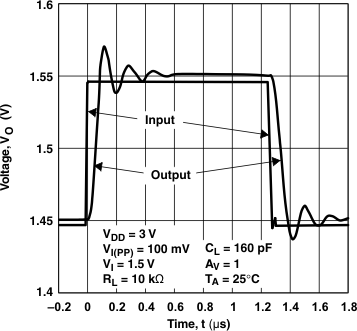

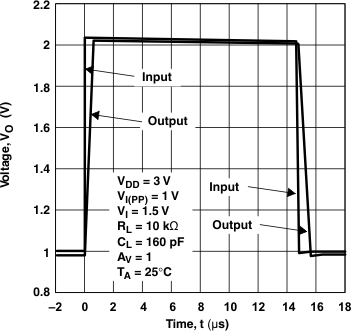

| 大信號跟隨器 | 40, 41 | |

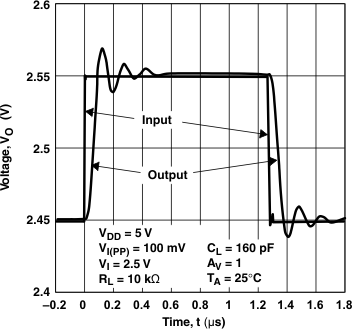

| 小信號跟隨器 | 42, 43 | |

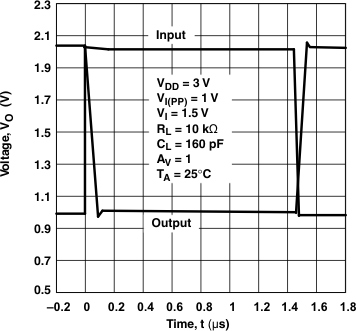

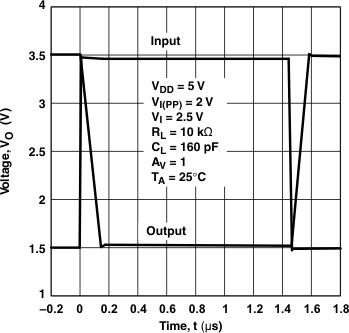

| 反相大信號 | 44, 45 | |

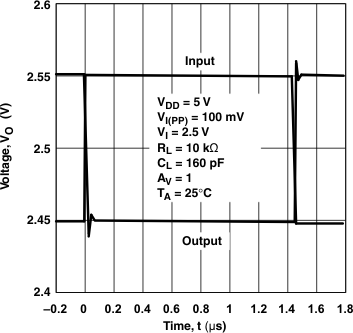

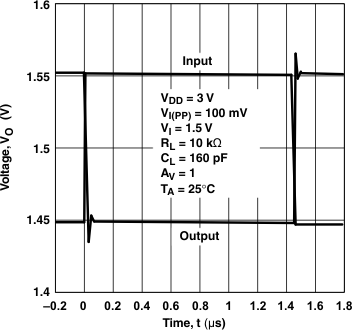

| 反相小信號 | 46, 47 | |
| VDD= 3V |
| VDD= 3V |
| VDD = 3VDC |
| VDD = 3VDC |
| VDD= 3V |
| VDD = ±1.5V |
| VDD = ±1.5V |
| VDD = ±2.5V |
| VDD = ±2.5V |
| VDD= 5V |
| VDD= 5V |
| VDD= 5V |
| VDD= 5V |
| VDD= 5V |
| VDD= 5V |
| VDD= 5V |
| VDD = 5VDC |
| VDD = 5VDC |
| VDD= 5V |
| VDD = ±2.5V |
| VDD = ±2.5V |
| VDD = ±1.5V |
| VDD = ±1.5V |
| VDD= 3V |
| VDD= 3V |
| VDD= 3V |
| VDD= 3V |
| VDD= 3V |
