5.10 典型特性
表 5-1 圖形表
| 圖表 | |||
|---|---|---|---|

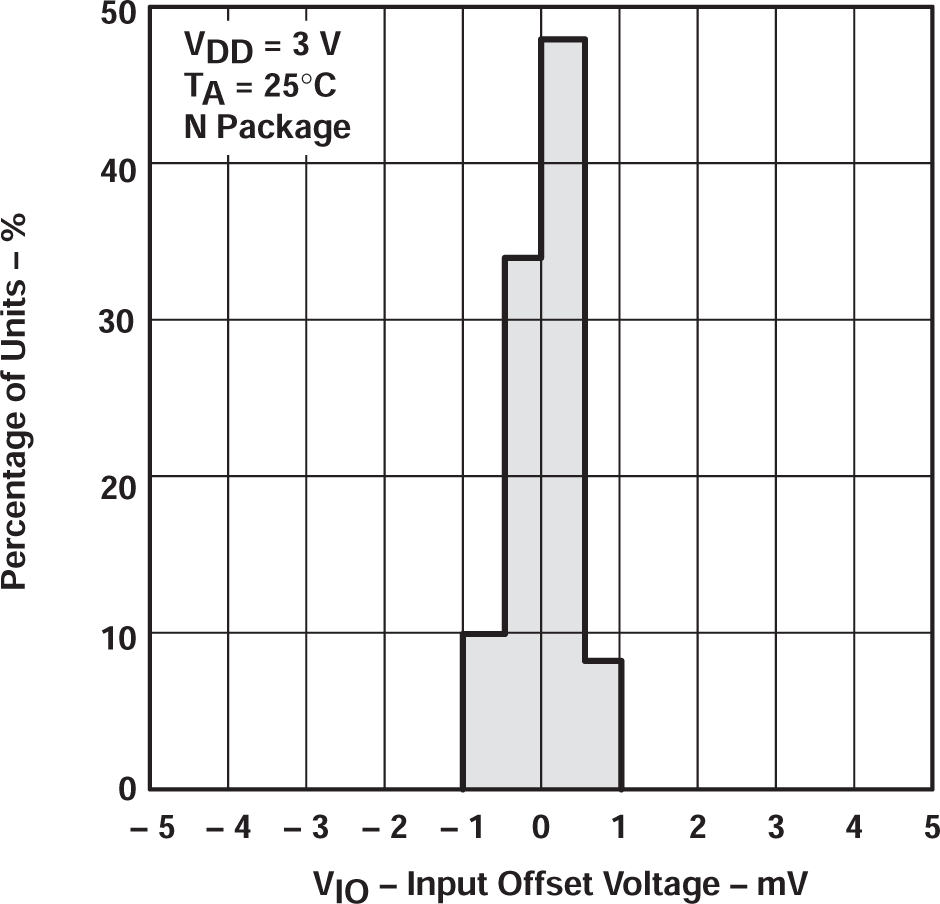

| VIO | 輸入失調電壓 | 經銷商 | 1–4 |

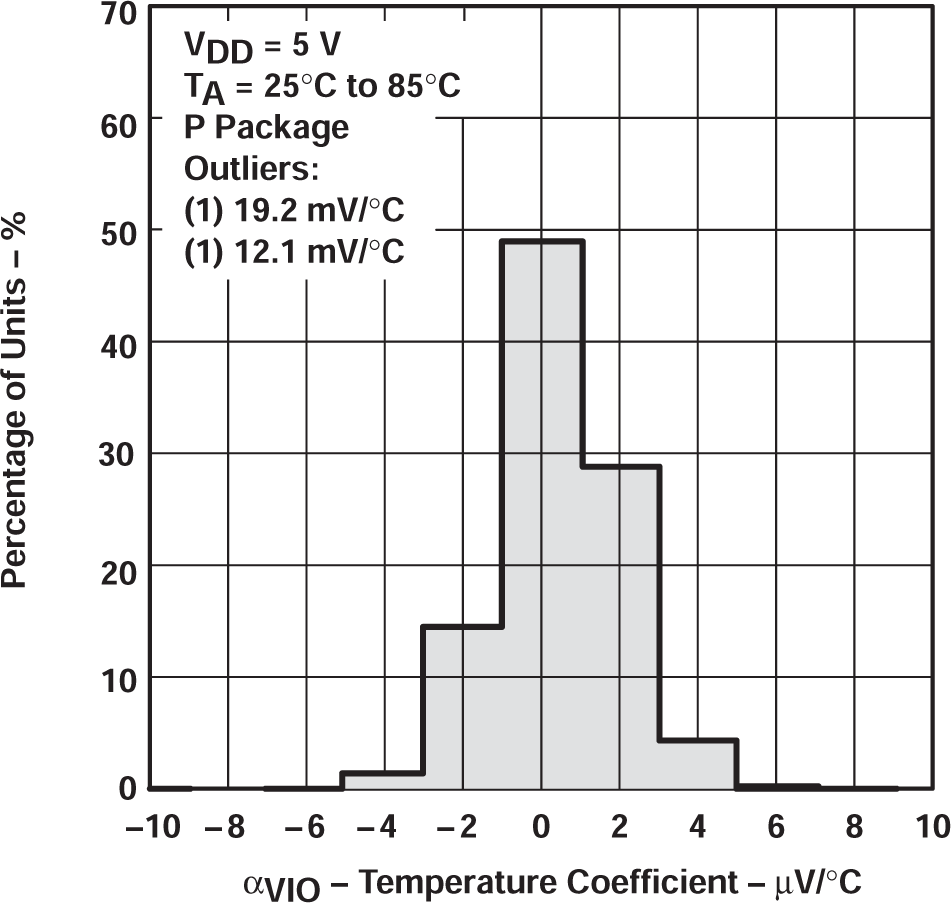

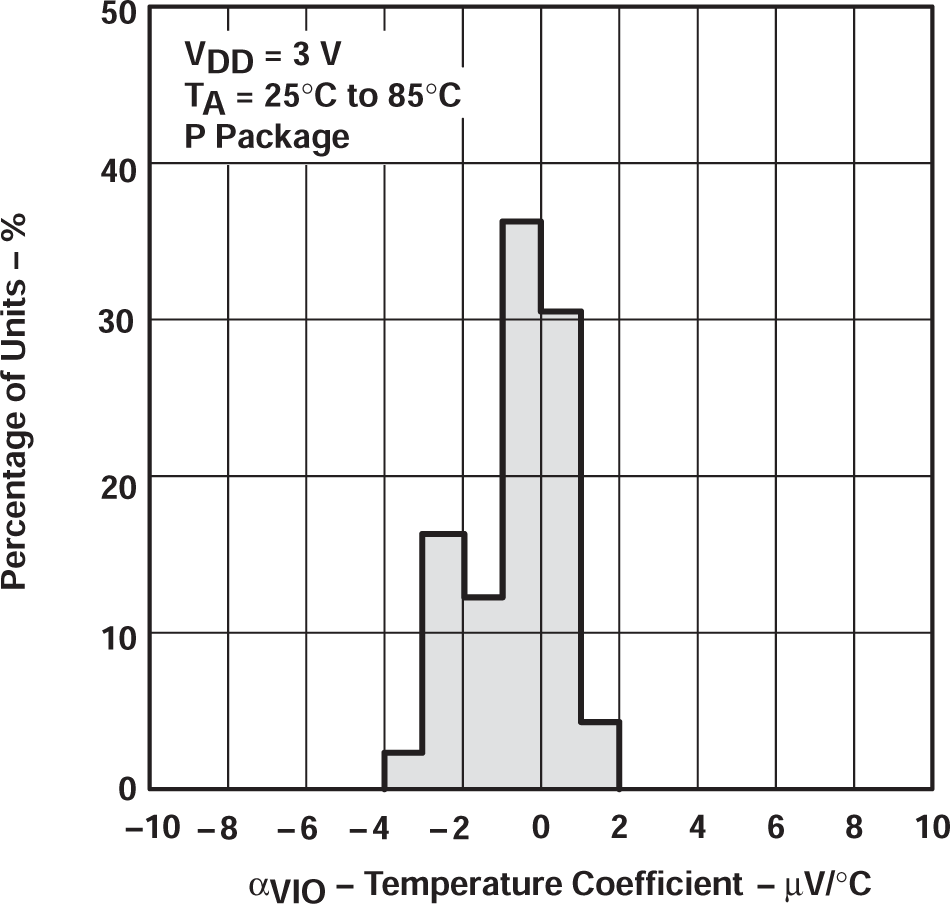

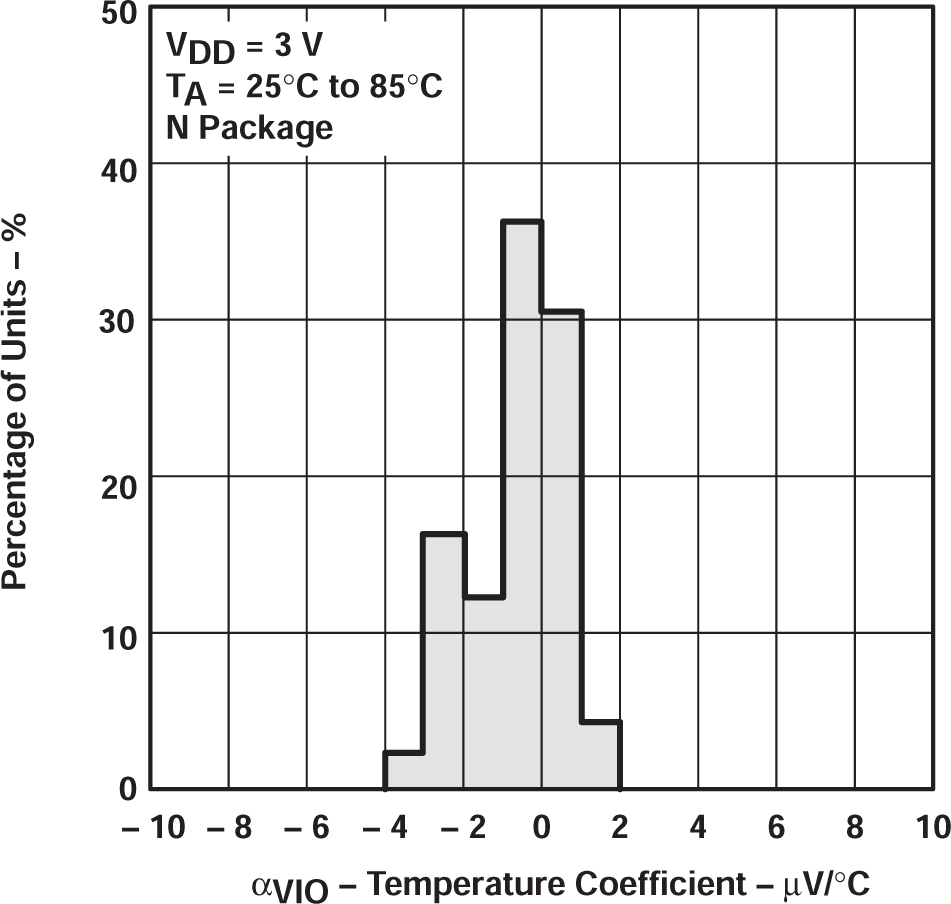

| αVIO | 輸入偏移電壓溫度系數 | 經銷商 | 5–8 |

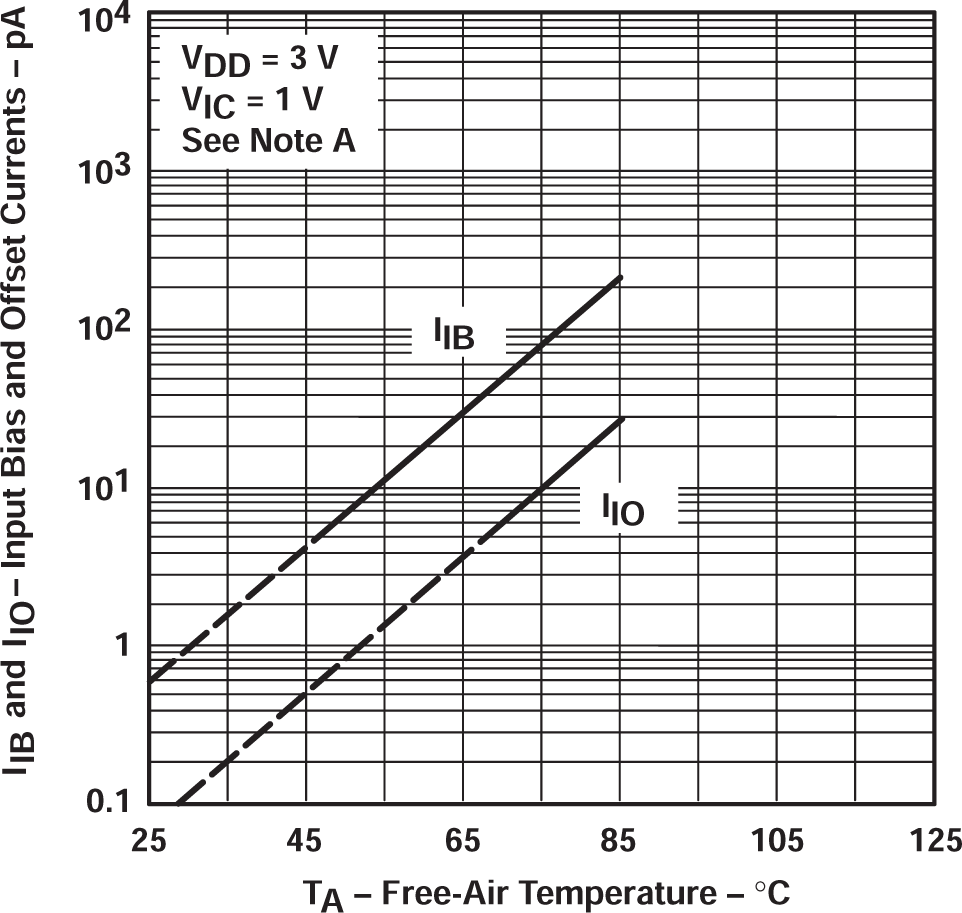

| IIB | 輸入偏置電流 | 與自然通風溫度間的關系 | 9 |
| IIO | 輸入失調電流 | 與自然通風溫度間的關系 | 9 |
| VIC | 共模輸入電壓 | 與電源電壓間的關系 | 10 |

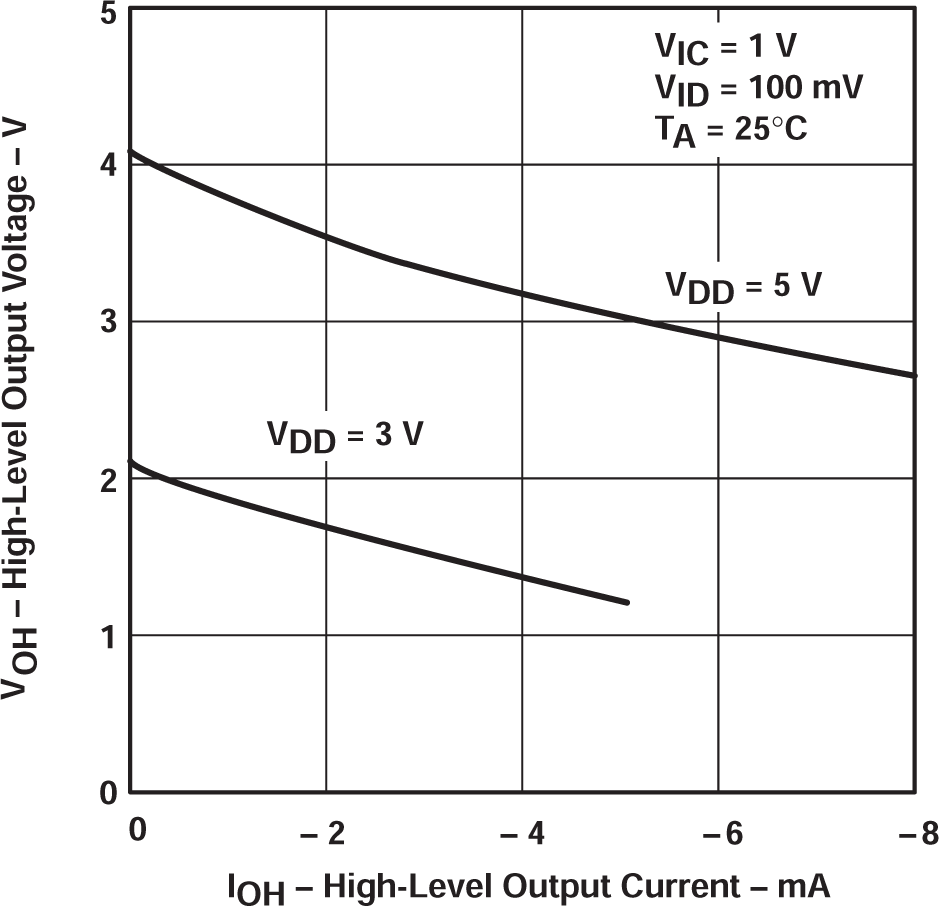

| VOH | 高電平輸出電壓 | 與高電平輸出電流間的關系 | 11 |
| 與電源電壓間的關系 | 12 | ||
| 與自然通風溫度間的關系 | 13 | ||

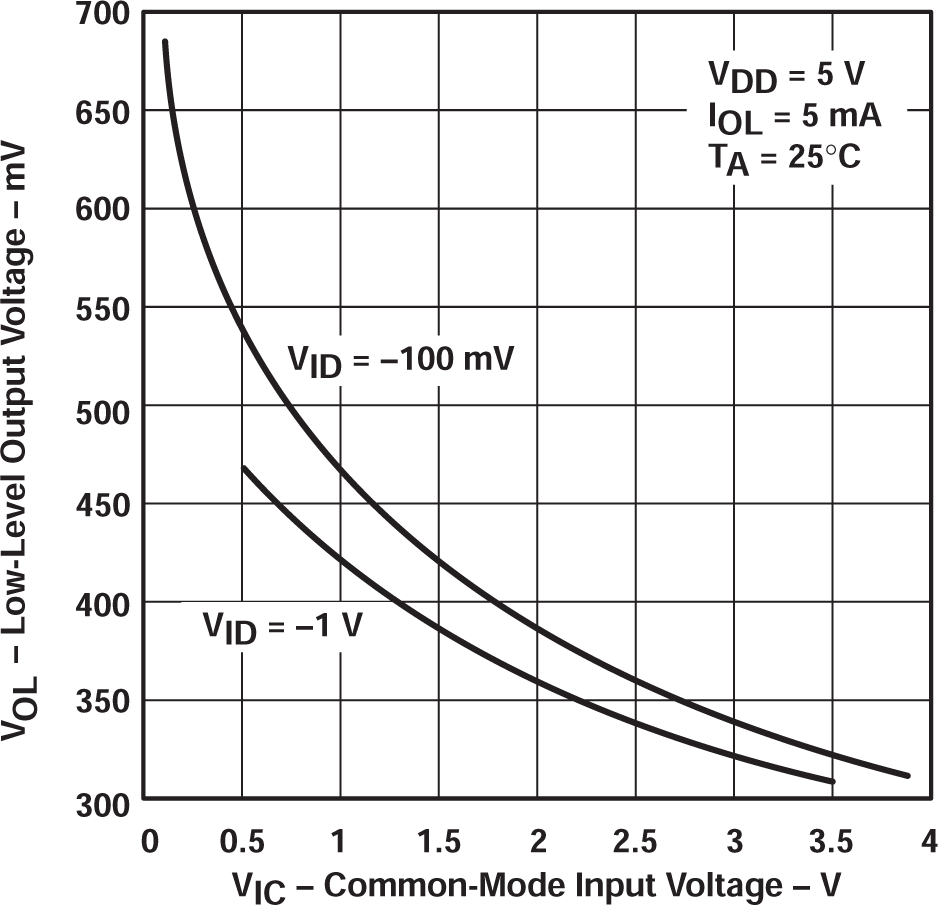

| VOL | 低電平輸出電壓 | 與共模電壓間的關系 | 14 |

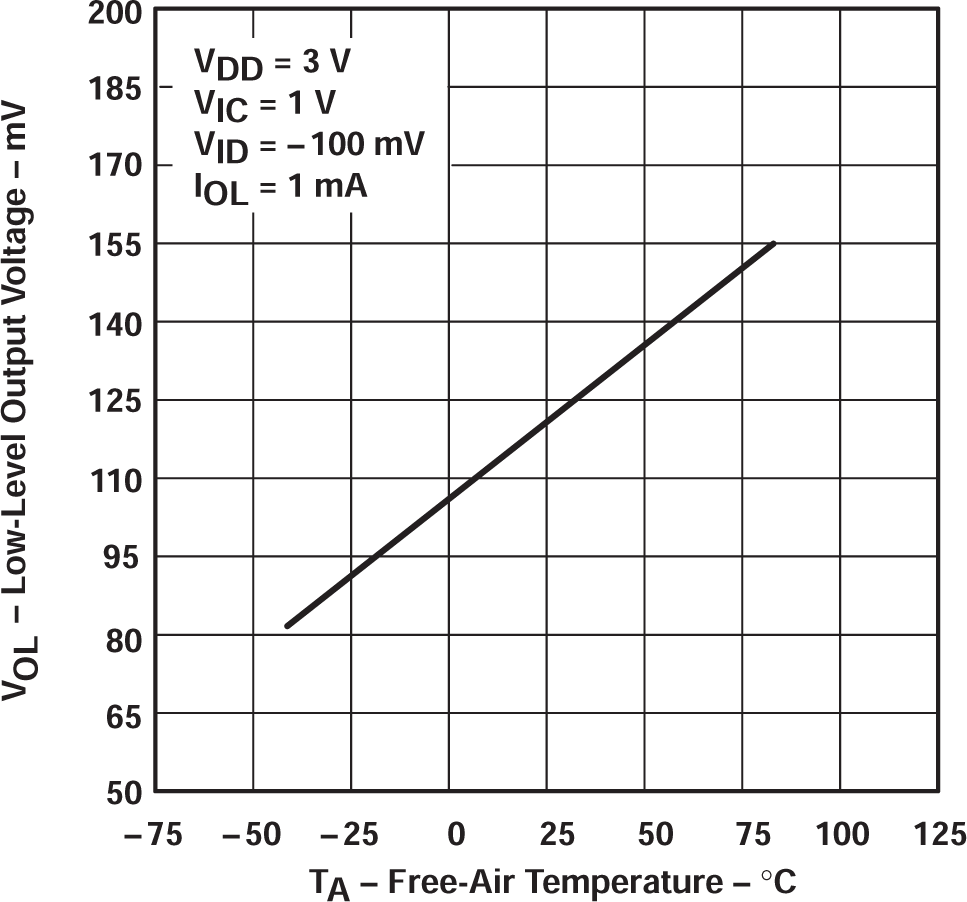

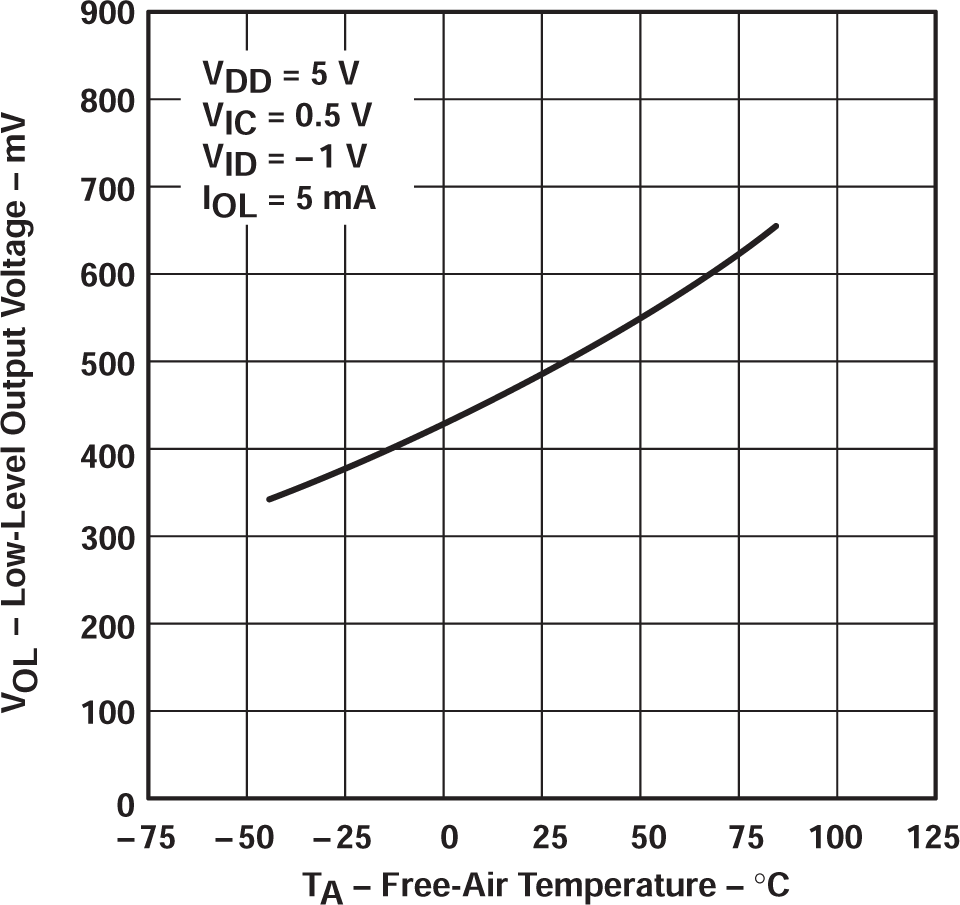

| 與自然通風溫度間的關系 | 15、16 | ||
| 與差動輸入電壓間的關系 | 17 | ||
| 與低電平輸出電流間的關系 | 18 | ||

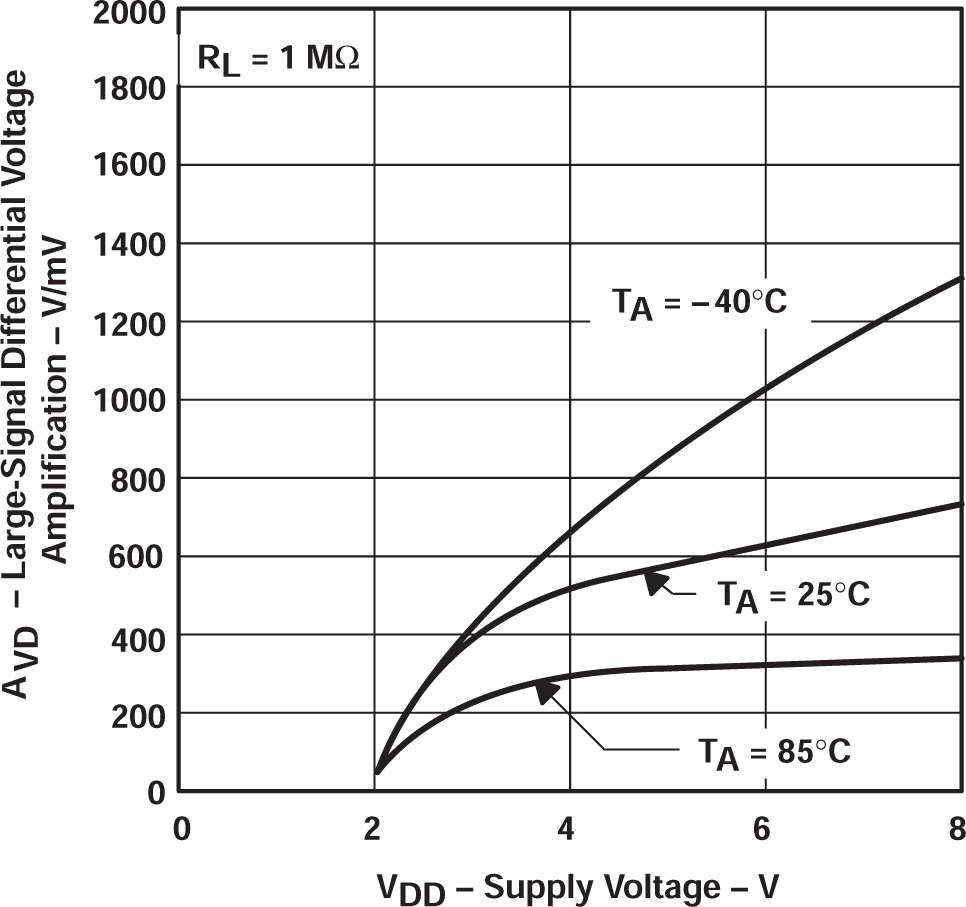

| AVD | 大信號差動電壓放大 | 與電源電壓間的關系 | 19 |

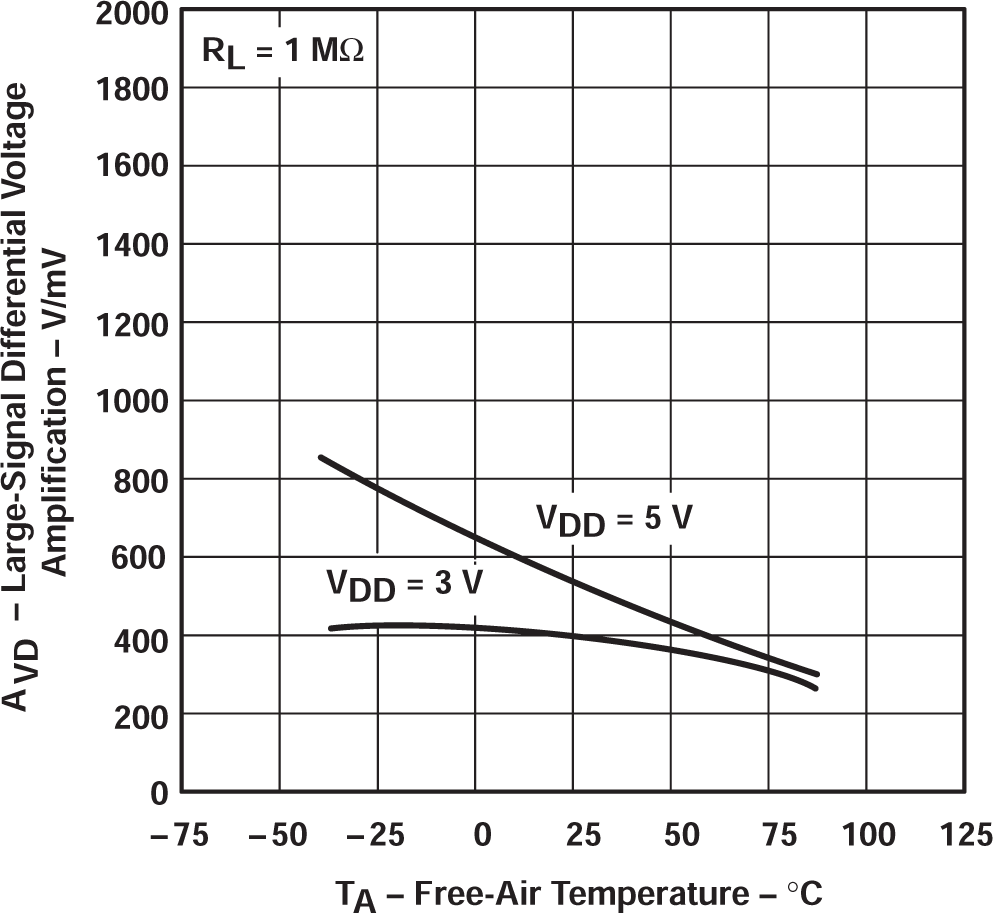

| 與自然通風溫度間的關系 | 20 | ||

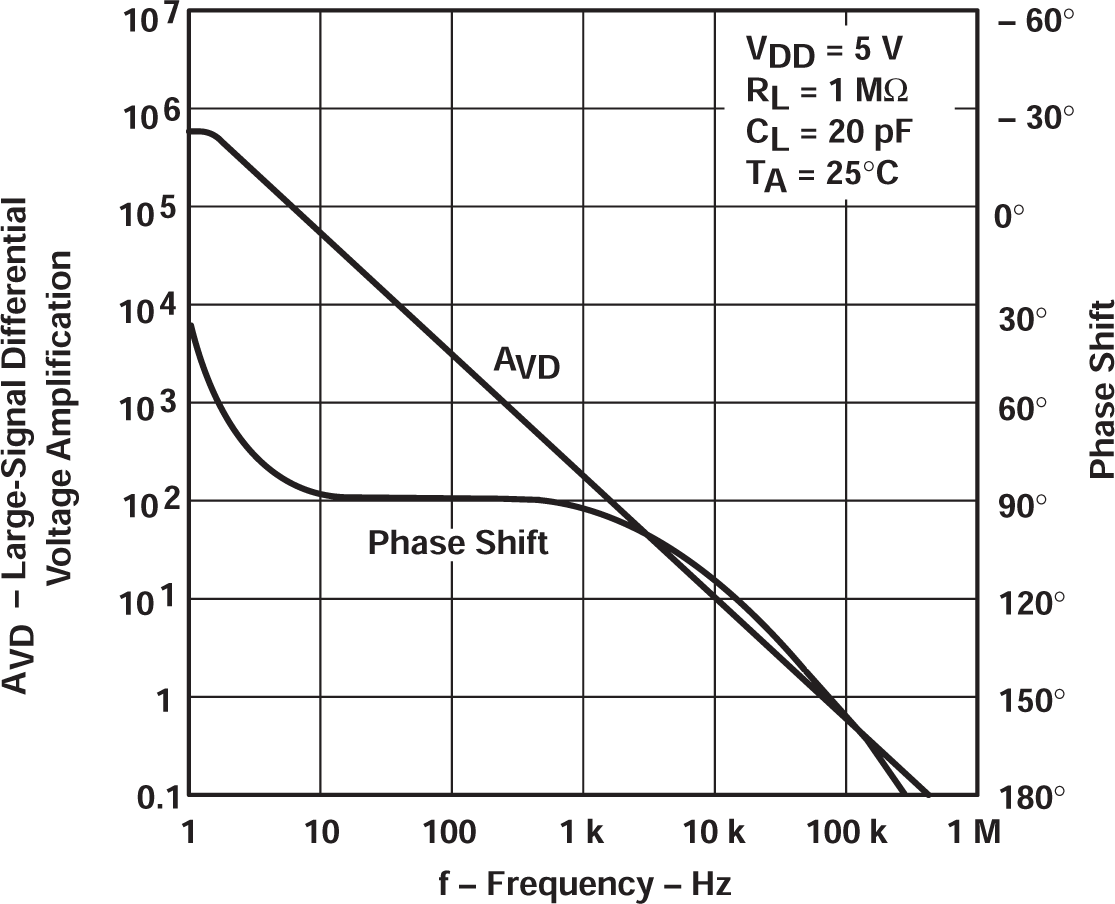

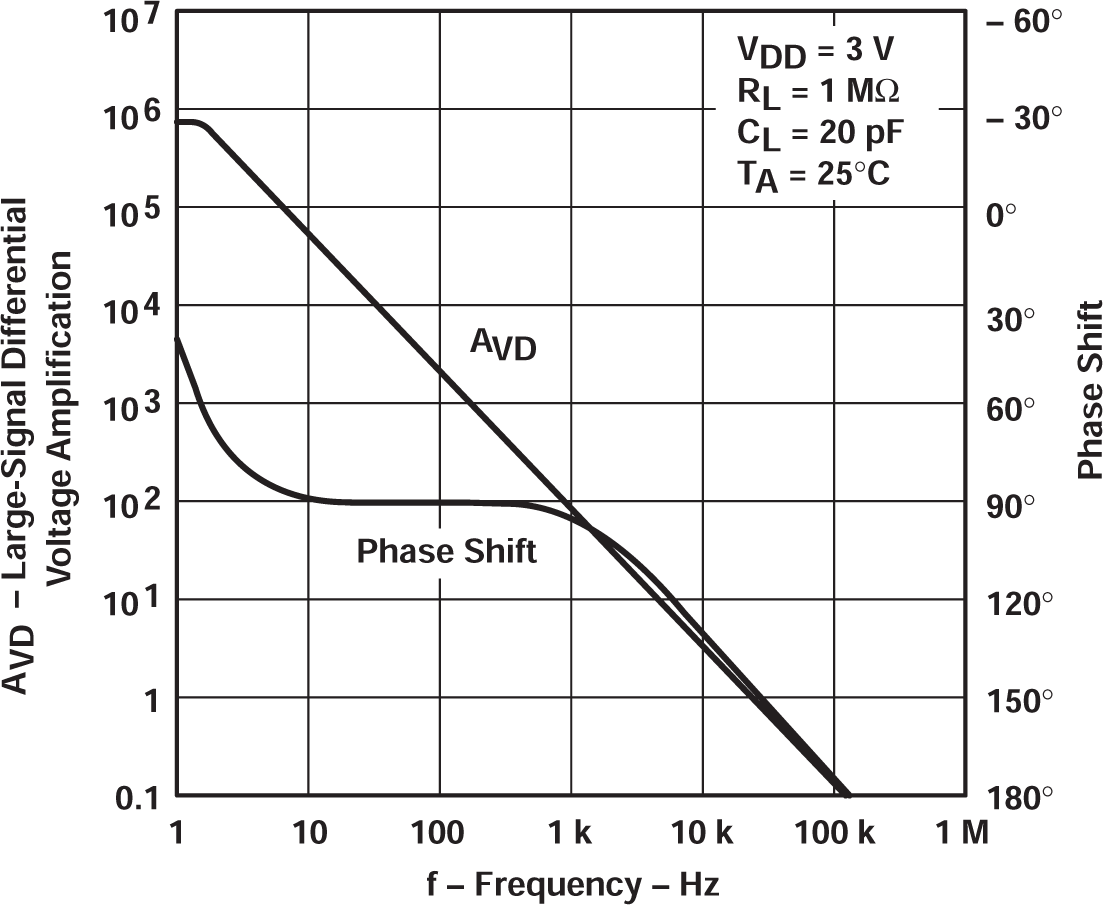

| 與頻率間的關系 | 21、22 | ||
| IDD | 電源電流 | 與電源電壓間的關系 | 23 |

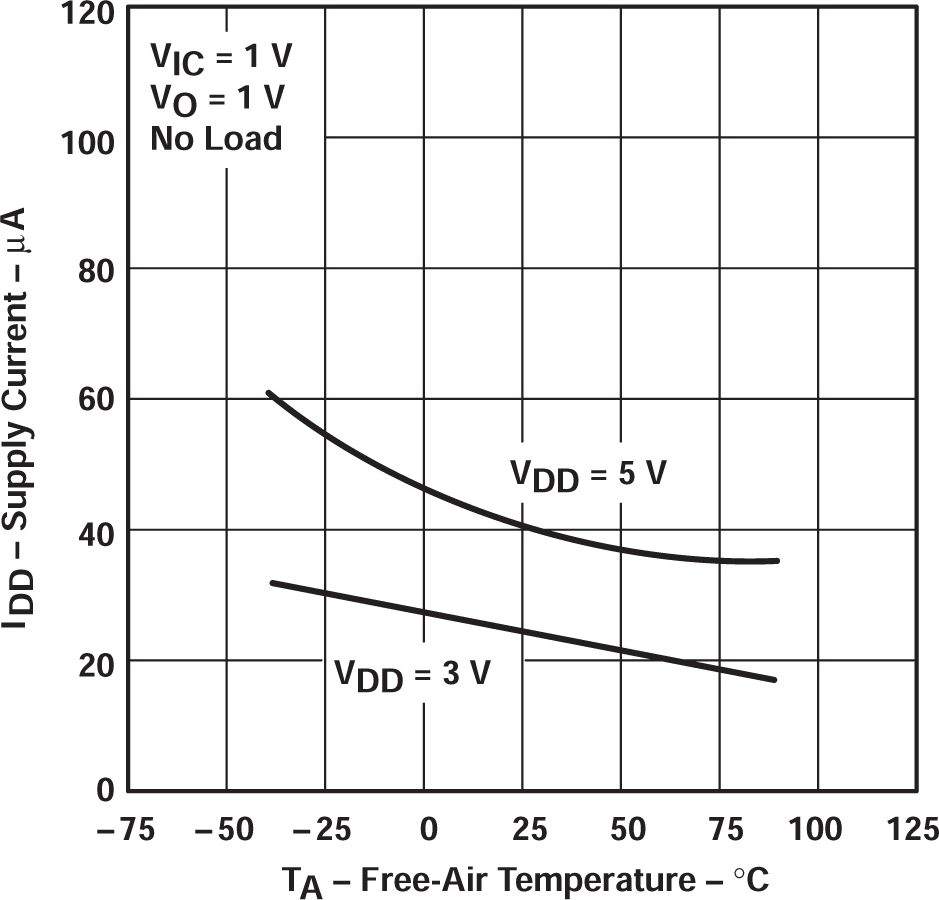

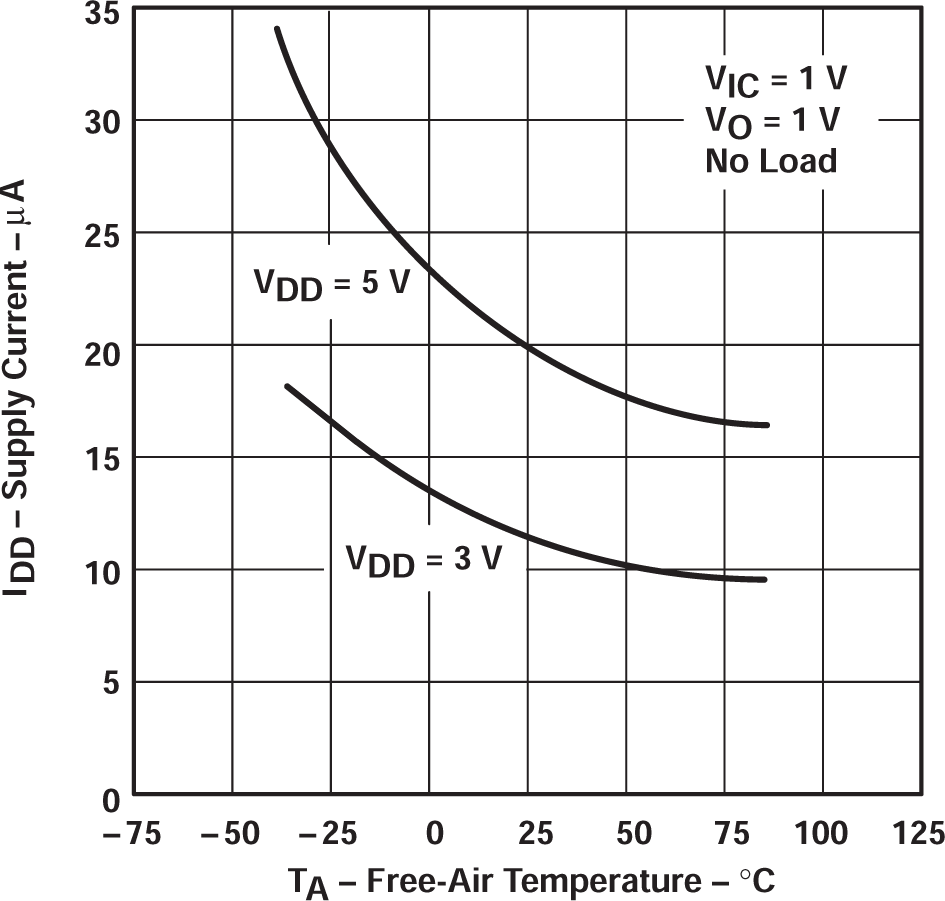

| 與自然通風溫度間的關系 | 24、25 | ||
| SR | 壓擺率 | 與電源電壓間的關系 | 26 |

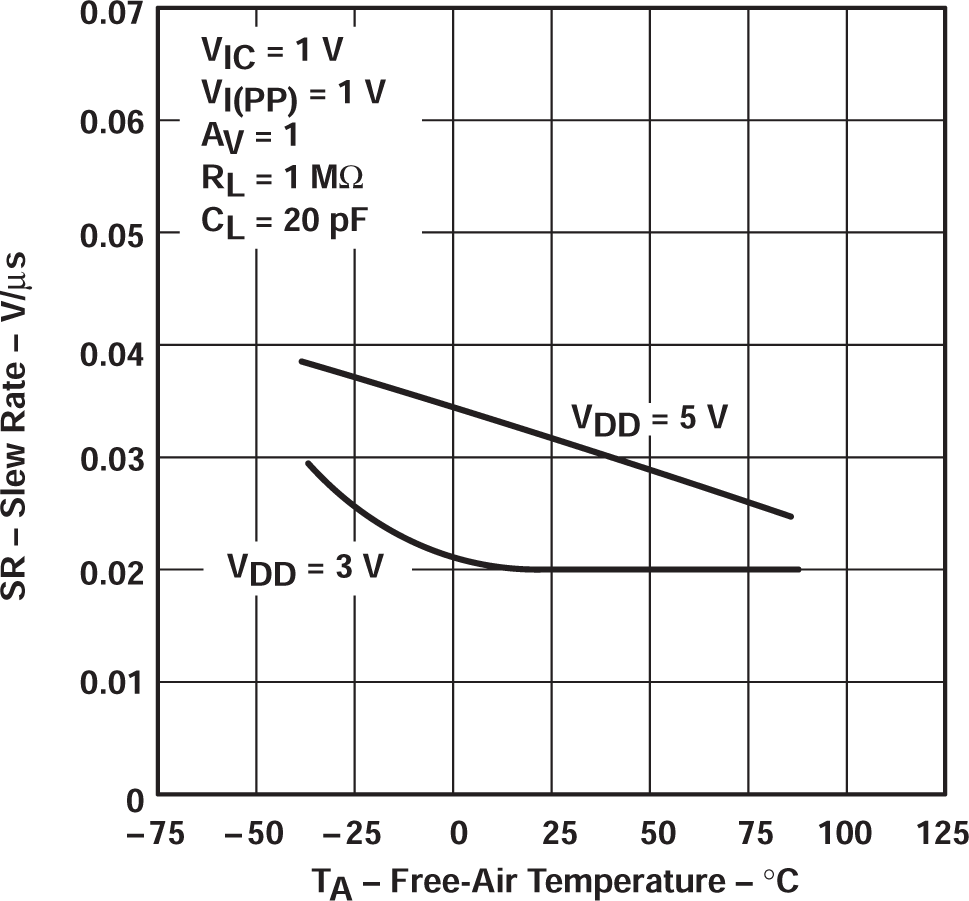

| 與自然通風溫度間的關系 | 27 | ||
| VO(PP) | 最大峰值間輸出電壓 | 與頻率間的關系 | 28 |
| B1 | 單位增益帶寬 | 與電源電壓間的關系 | 29 |
| 與自然通風溫度間的關系 | 30 | ||
| ?m | 相位裕度 | 與電源電壓間的關系 | 31 |

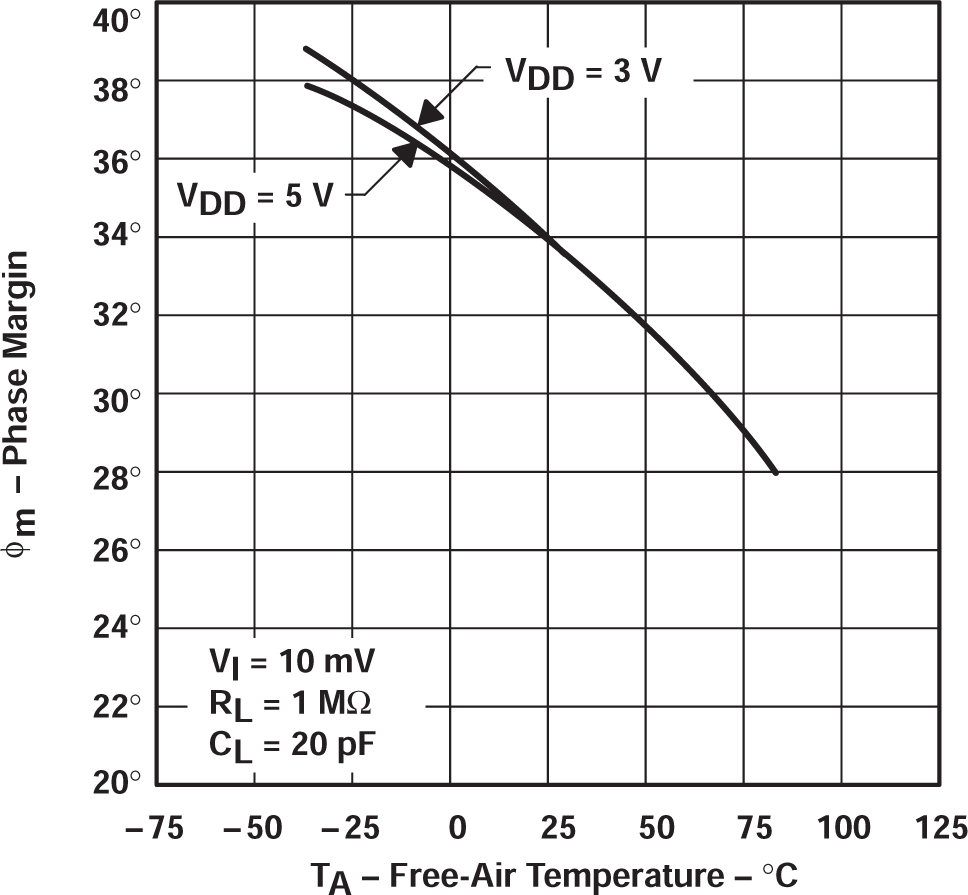

| 與自然通風溫度間的關系 | 32 | ||

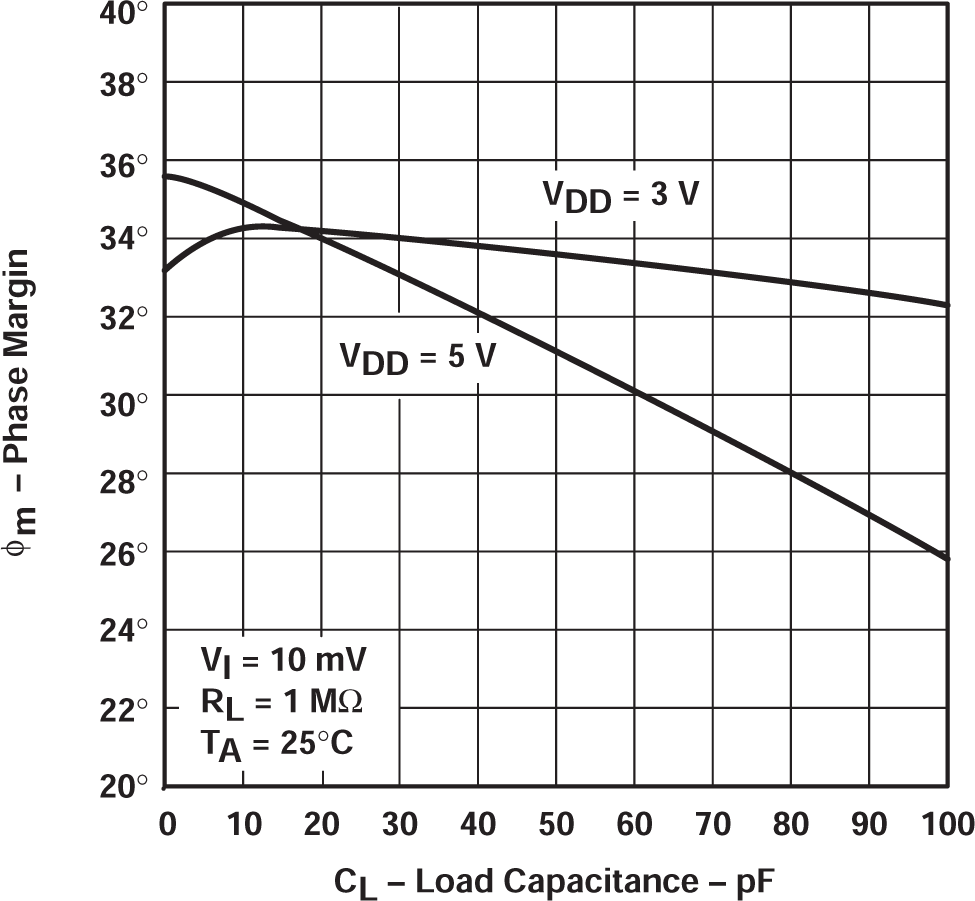

| 與負載電容間的關系 | 33 | ||
| 相移 | 與頻率間的關系 | 21、22 | |
| Vn | 等效輸入噪聲電壓 | 與頻率間的關系 | 34 |
| 小于 5pA 的輸入偏置電流和輸入偏移電流典型值通過數學方式確定 |
| VIC = VO = 1V，空載 |
| VI = 10mV，RL = 1MΩ，CL = 20pF |
| VIC = 1V，VID = 100mV，RL = 1MΩ |
| VIC = VI(PP) = 1V，AV = 1，RL = 1MΩ，CL = 20pF |
