3 說明
LP8756x-Q1 器件專為滿足各種汽車電源 應用中最新處理器和平臺的電源管理要求而設計。該器件包含四個降壓直流/直流轉換器內核，這些內核可配置為 1 個四相輸出、1 個三相和 1 個單相輸出、2 個兩相輸出、1 個兩相和 2 個單相輸出，或者 4 個單相輸出。該器件由 I2C 兼容串行接口和使能信號進行控制。
自動脈寬調制 (PWM) 到脈頻調制 (PFM) 操作（AUTO 模式）與自動增相和切相相結合，可在較寬輸出電流范圍內最大限度地提高效率。LP8756x-Q1 支持對多相位輸出的遠程差分電壓檢測，可補償穩壓器輸出與負載點 (POL) 之間的 IR 壓降，從而提高輸出電壓的精度。此外，可以強制開關時鐘進入 PWM 模式以及將其與外部時鐘同步，從而最大限度地降低干擾。
LP8756x-Q1 器件支持在不添加外部電流檢測電阻器的情況下進行負載電流測量。該器件還支持與使能信號同步的可編程啟動與關斷延遲和序列。這些序列可能包括用于控制外部穩壓器、負載開關和處理器復位的 GPIO 信號。在啟動和電壓變化期間，該器件會對輸出壓擺率進行控制，從而最大限度地減小輸出電壓過沖和浪涌電流。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| LP87561-Q1 | VQFN-HR (26) | 4.50mm × 4.00mm |
| LP87562-Q1 | ||
| LP87563-Q1 | ||
| LP87564-Q1 | ||
| LP87565-Q1 |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

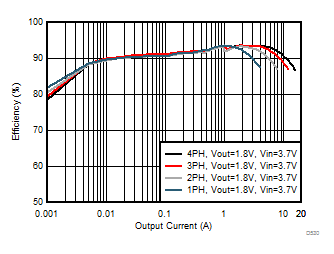

效率與輸出電流間的關系
