10.2.3 應用曲線
除非另有說明，否則以下條件適用：VIN = 13.5V，TA = 25°C。圖 10-1 顯示了電路，表 10-5 顯示了相應 BOM。

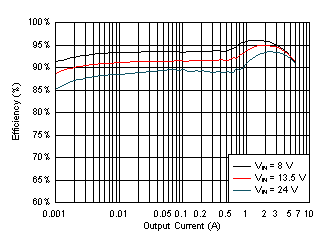

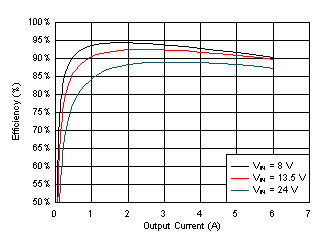

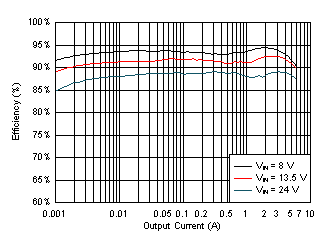

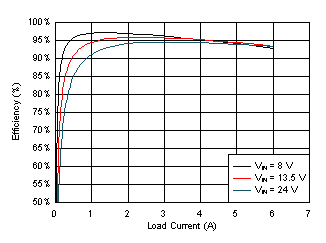

| VOUT = 3.3V | FSW = 400 kHz | 自動模式 |
| VOUT = 3.3V | FSW = 2100 kHz | 自動模式 |

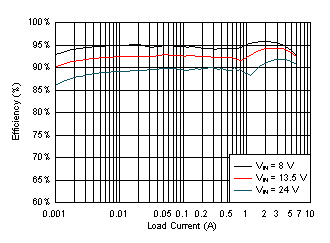

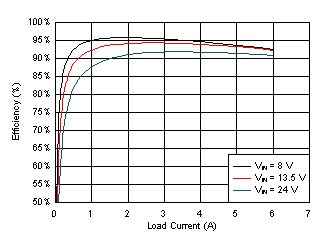

| VOUT = 5V | FSW = 400 kHz | 自動模式 |
| VOUT = 5V | FSW = 2100 kHz | 自動模式 |
| VOUT = 3.3V | FSW = 400 kHz | 自動模式 |
| VOUT = 3.3V | FSW = 2100 kHz | 自動模式 |
| VOUT = 5V | FSW = 400 kHz | 自動模式 |
| VOUT = 5V | FSW = 2100 kHz | 自動模式 |

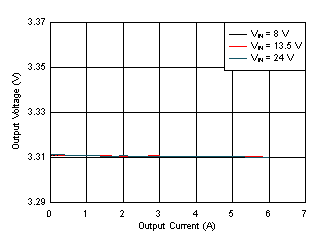

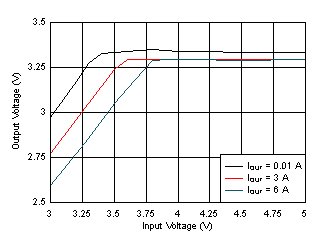

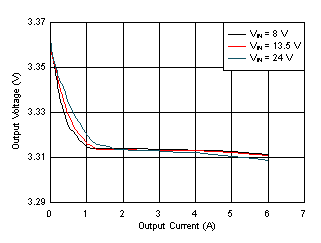

| VOUT = 3.3V | FSW = 400 kHz | 自動模式 |

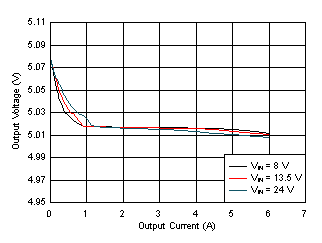

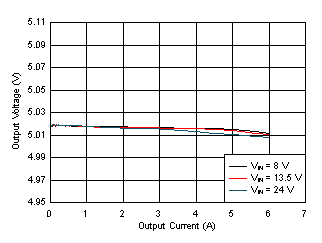

| VOUT = 5V | FSW = 400 kHz | 自動模式 |

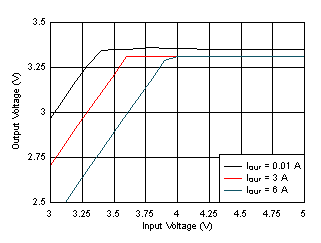

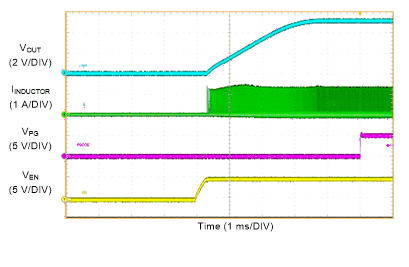

| VOUT = 3.3V | FSW = 400 kHz | 自動模式 |
| VOUT = 5V | FSW = 400 kHz | 自動模式 |
| VOUT = 5V | FSW = 2100 kHz | 自動模式 |

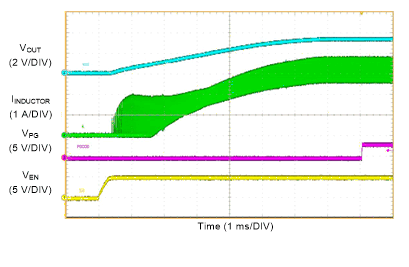

| IOUT = 50 mA | VIN = 13.5V |
| VOUT = 5V | FSW = 2100 kHz | 自動模式 |
| IOUT = 50 mA | VIN = 13.5V |

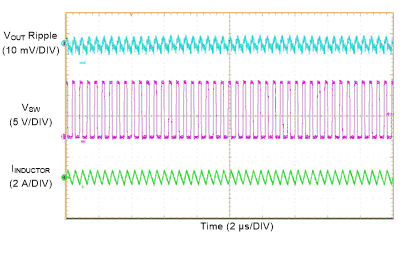

| VOUT = 3.3V | FSW = 2100 kHz | FPWM 模式 |
| IOUT = 3.25 A | VIN = 13.5V |
| VOUT = 5V | FSW = 2100 kHz | FPWM 模式 |
| IOUT = 短路到 5A | VIN = 13.5V | |

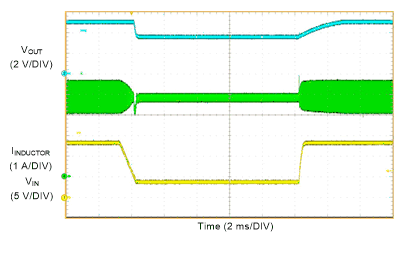

| VOUT = 5V | FSW = 2100 kHz | FPWM 模式 |
| IOUT = 4A | VIN = 13.5V 至 4V 至 13.5V | |

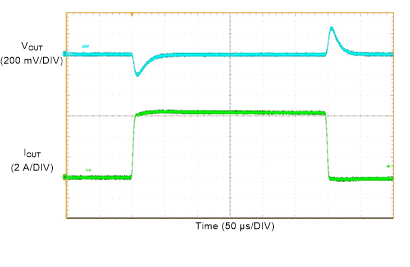

| VOUT = 5V | FSW = 400 kHz | FPWM 模式 |
| IOUT = 0A 至 6A 至 0A | VIN = 13.5V | TR = TF = 6μs |
| VOUT = 5V | FSW = 400 kHz | 自動模式 |
| IOUT = 50mA 至 6A 至 50mA | VIN = 13.5V | TR = TF = 6μs |

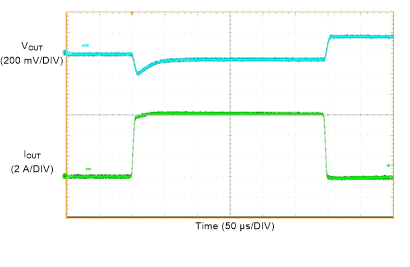

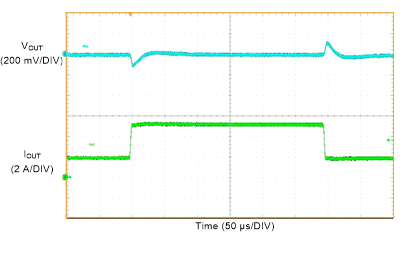

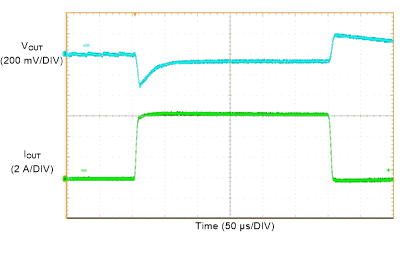

| VOUT = 3.3V | FSW = 400 kHz | 自動模式 |
| IOUT = 2A 至 4A 至 2A | VIN = 13.5V | TR = TF = 2μs |
| VOUT = 5V | FSW = 2100 kHz | FPWM 模式 |
| IOUT = 0A 至 6A 至 0A | VIN = 13.5V | TR = TF = 6μs |

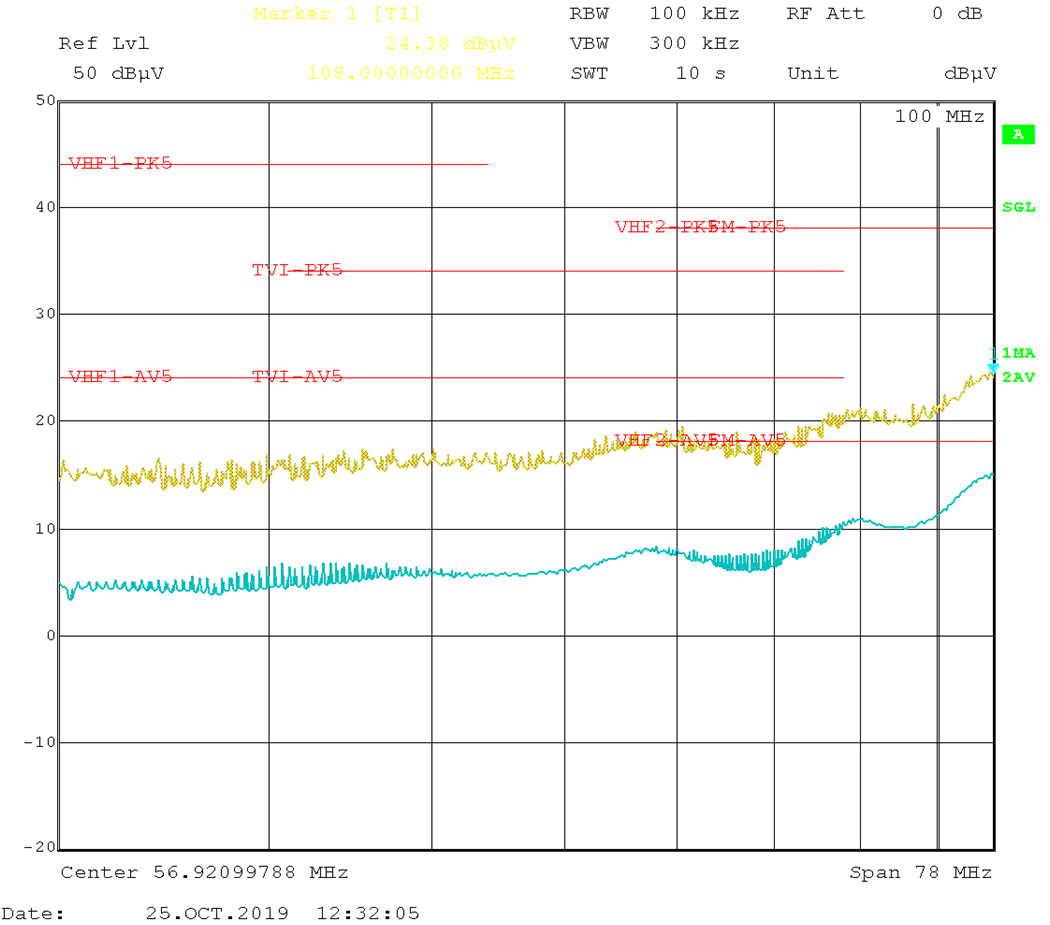

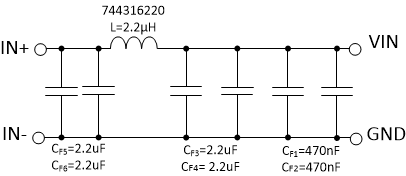

| VOUT = 5V | FSW = 400 kHz | IOUT = 5 A |
| 測試頻率：30 MHz 至 108 MHz | ||

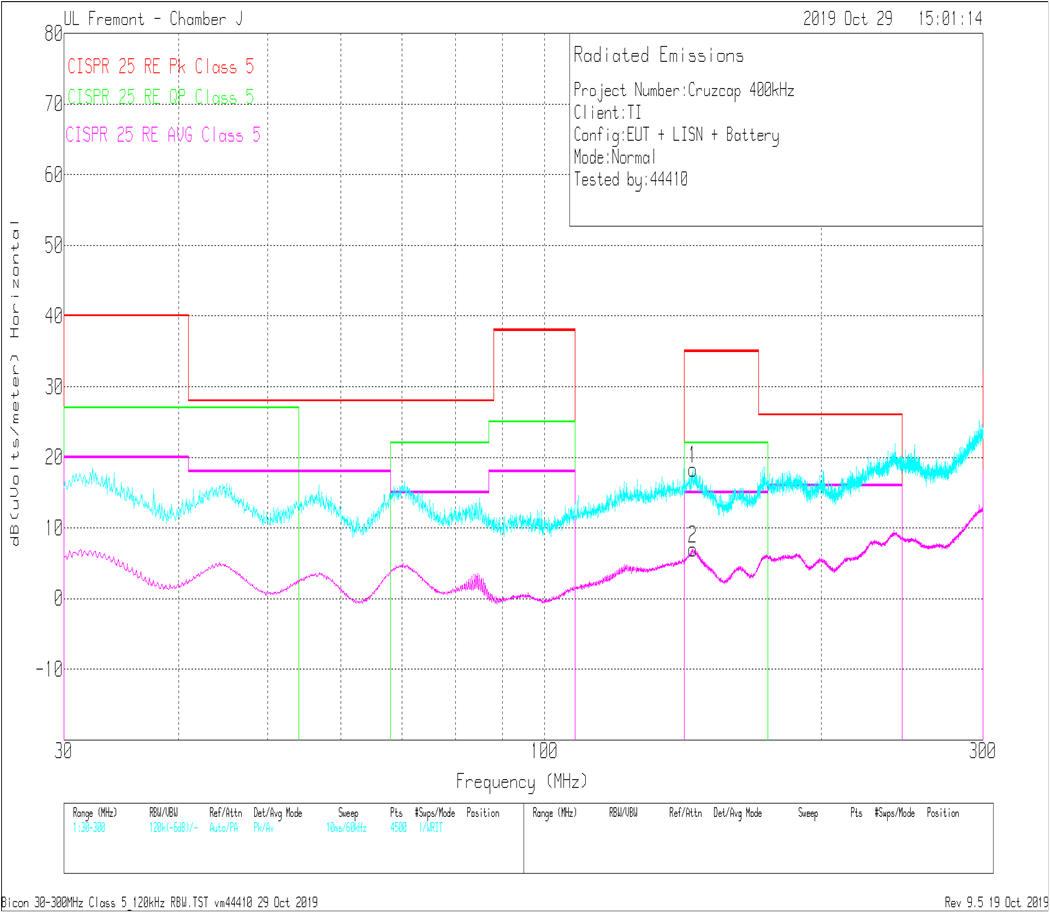

| VOUT = 5V | FSW = 400 kHz | IOUT = 5 A |
| 測試頻率：30 MHz 至 300 MHz | ||

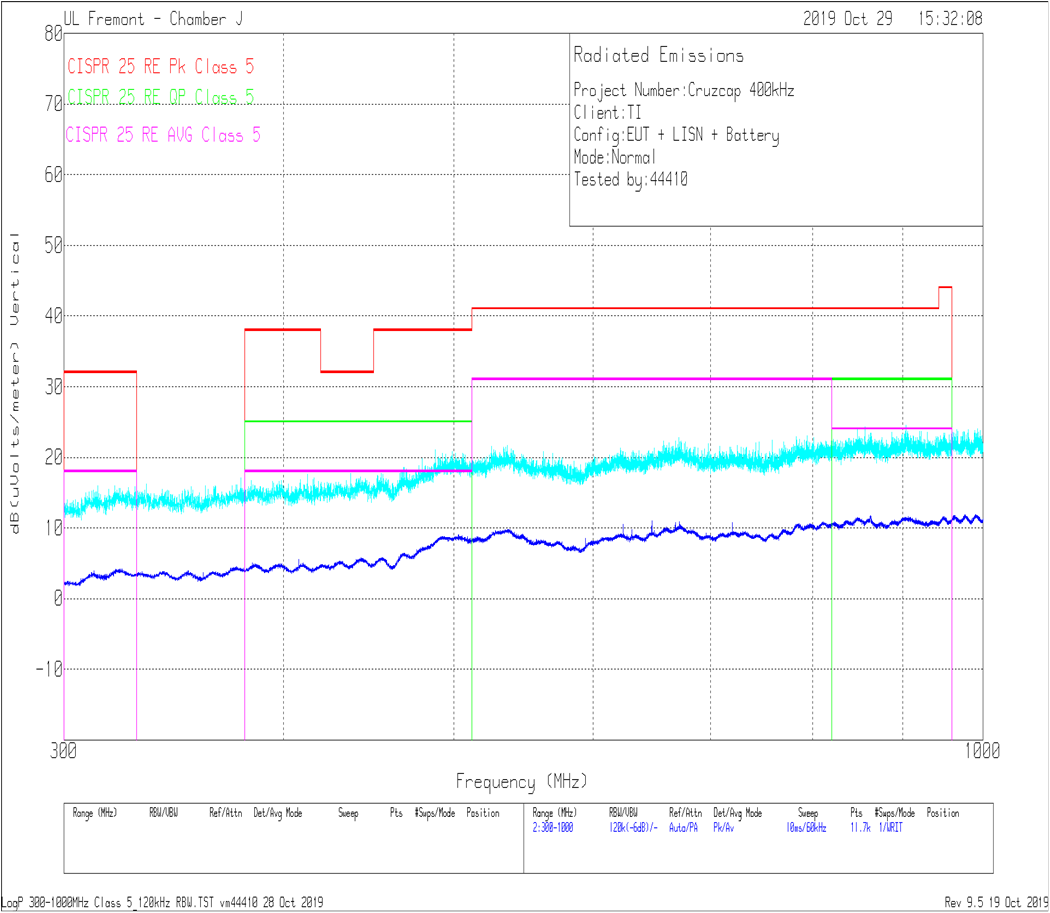

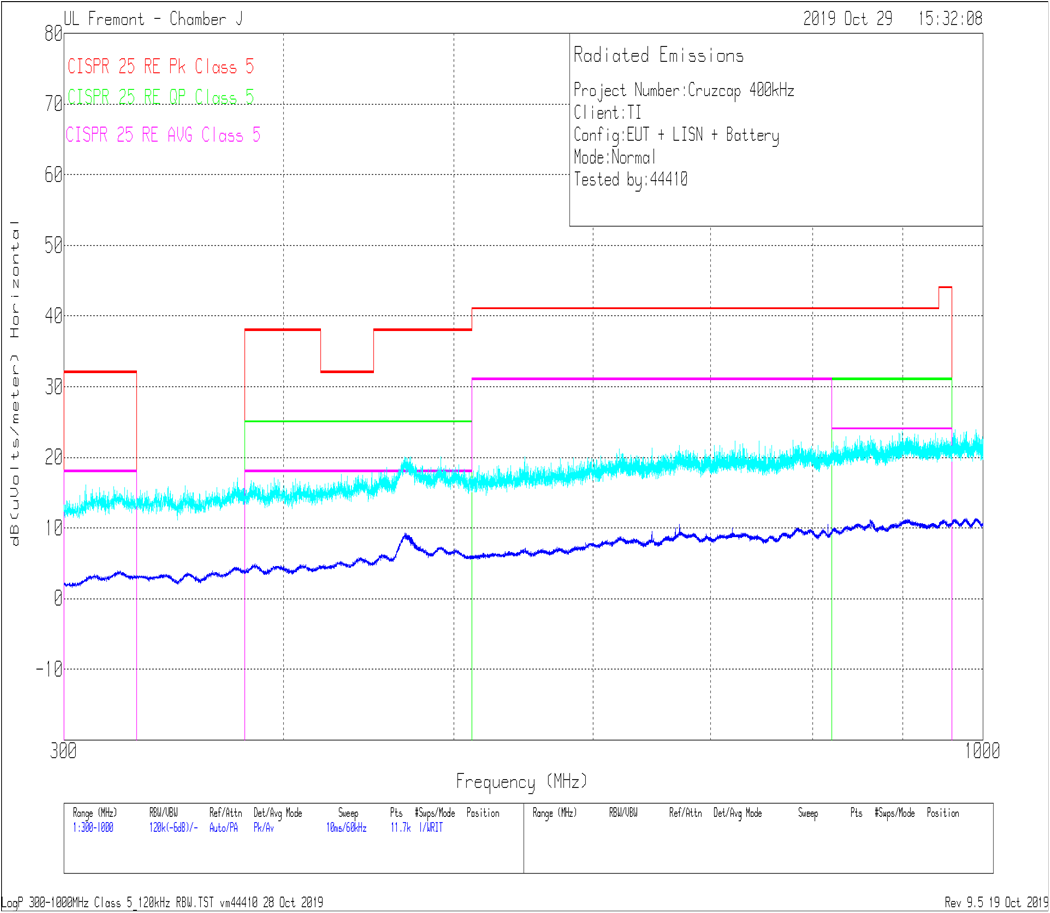

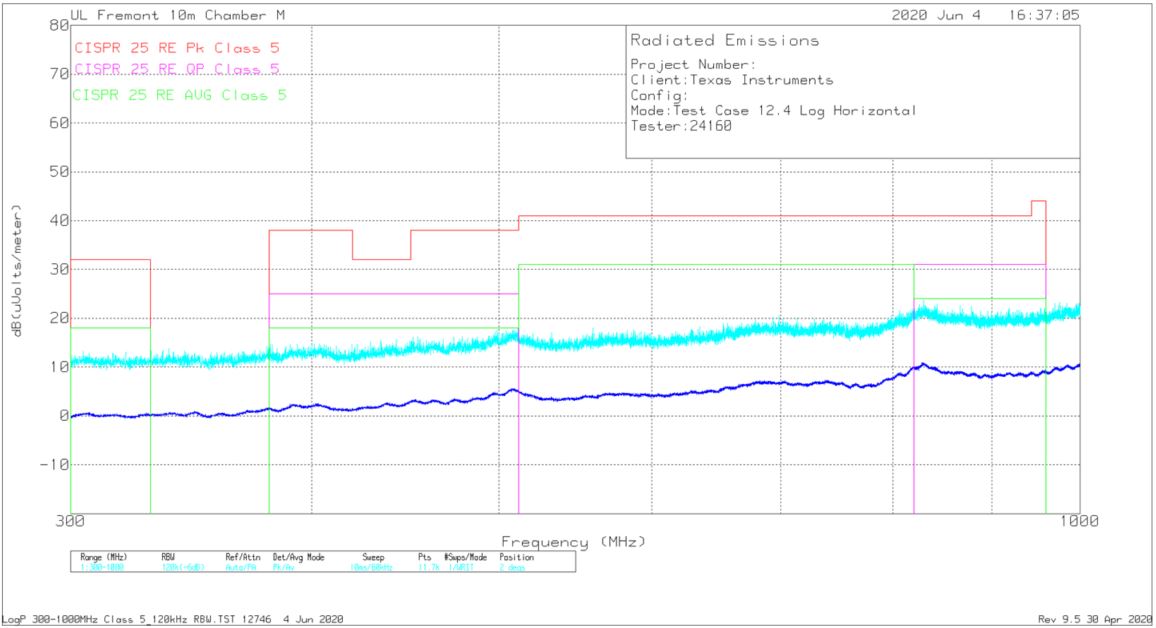

| VOUT = 5V | FSW = 400 kHz | IOUT = 5 A |
| 測試頻率：300 MHz 至 1 GHz | ||

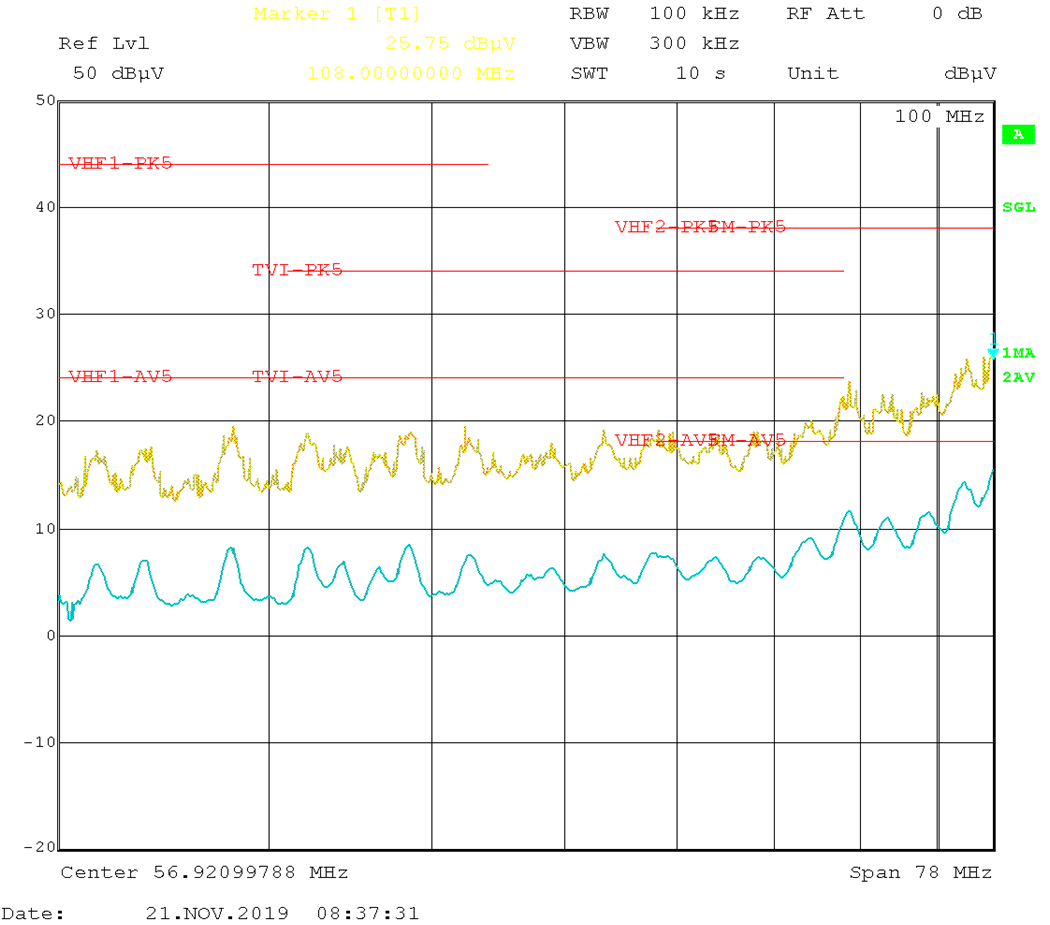

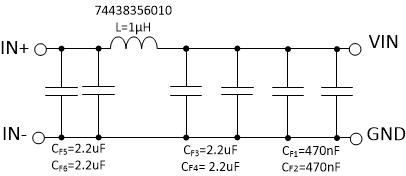

| FSW = 2100 kHz | VOUT = 5V | IOUT = 5 A |
| 測試頻率：30 MHz 至 108 MHz | ||

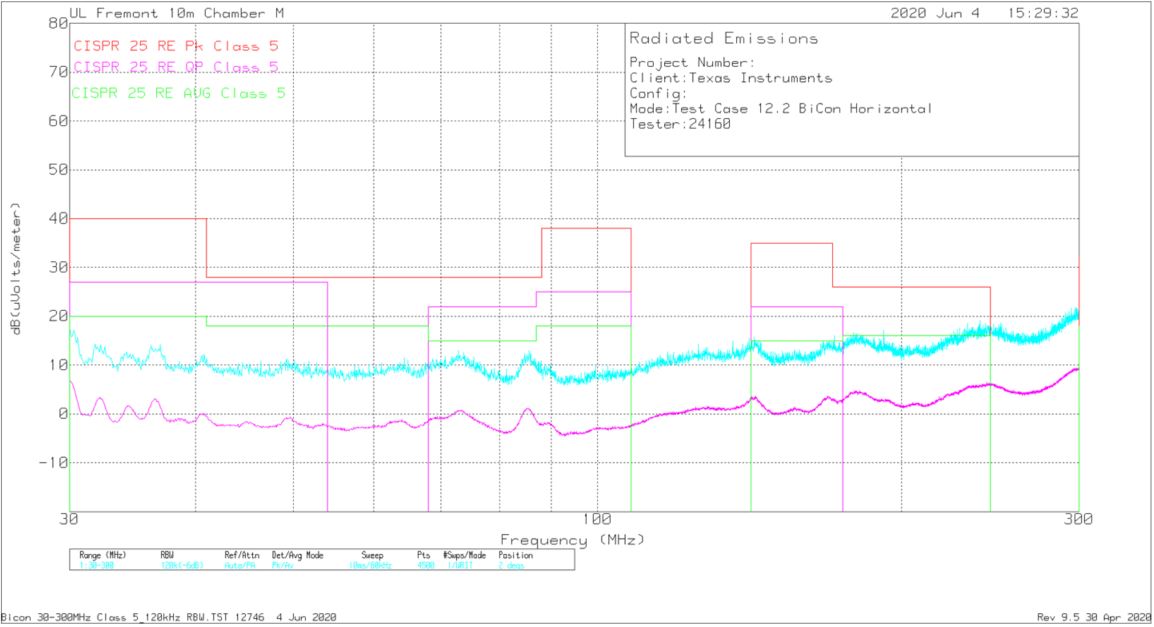

| VOUT = 5V | FSW = 2.1MHz | IOUT = 4A |
| 測試頻率：30 kHz 至 300 MHz | ||
| VOUT = 5V | FSW = 2.1MHz | IOUT = 4A |
| 測試頻率：30 MHz 至 1 GHz | ||

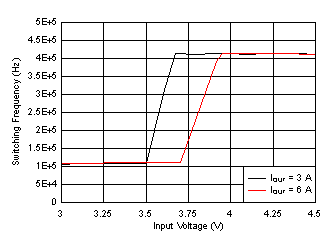

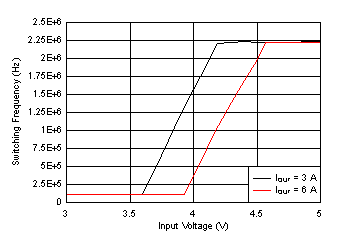

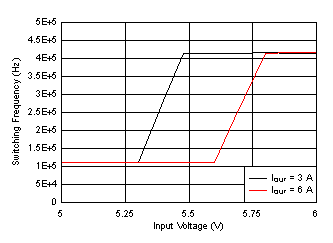

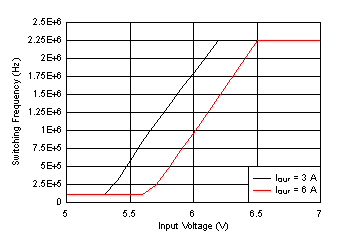

| FSW = 2100 kHz |
| VOUT = 3.3V | FSW = 400 kHz | FPWM 模式 |
| VOUT = 3.3V | FSW = 2100 kHz | FPWM 模式 |
| VOUT = 5V | FSW = 400 kHz | FPWM 模式 |
| VOUT = 5V | FSW = 2100 kHz | FPWM 模式 |

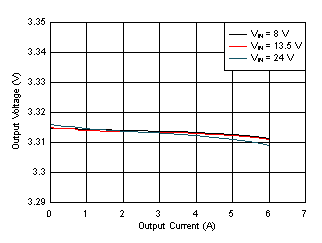

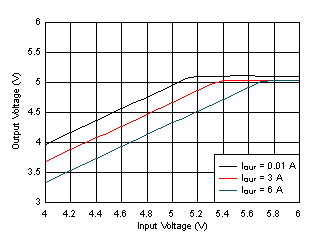

| VOUT = 3.3V | FSW = 400 kHz | FPWM 模式 |
| VOUT = 3.3V | FSW = 2100 kHz | FPWM 模式 |
| VOUT = 5V | FSW = 400 kHz | FPWM 模式 |
| VOUT = 5V | FSW = 2100 kHz | FPWM 模式 |

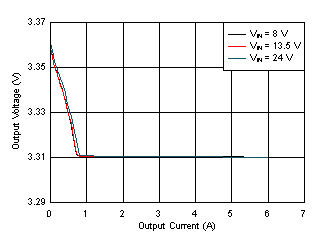

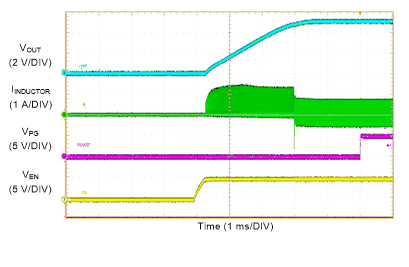

| VOUT = 3.3V | FSW = 2100 kHz | 自動模式 |
| VOUT = 5V | FSW = 2100 kHz | 自動模式 |
| VOUT = 3.3V | FSW = 2100 kHz | 自動模式 |
| VOUT = 5V | FSW = 2100 kHz | 自動模式 |
| VOUT = 5V | FSW = 2100 kHz | FPWM 模式 |
| IOUT = 50 mA | VIN = 13.5V |
| VOUT = 5V | FSW = 2100 kHz | FPWM 模式 |
| IOUT = 50 mA | VIN = 13.5V |

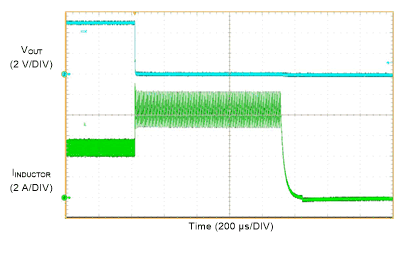

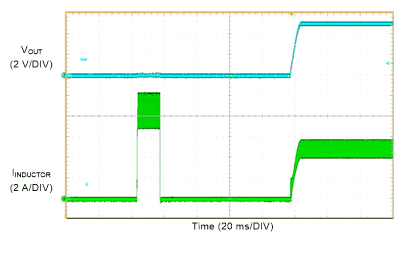

| VOUT = 5V | FSW = 2100 kHz | FPWM 模式 |
| IOUT = 5A 到短路 | VIN = 13.5V | |

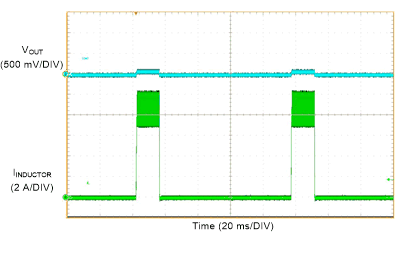

| VOUT = 5V | FSW = 2100 kHz | FPWM 模式 |
| IOUT = 短路 | VIN = 13.5V | |

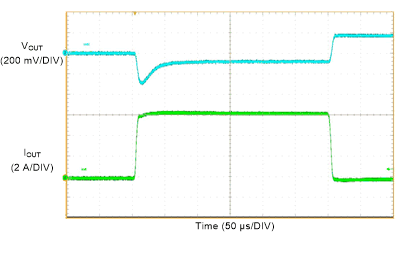

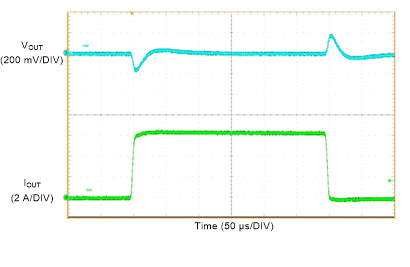

| VOUT = 5V | FSW = 400 kHz | 自動模式 |
| IOUT = 0A 至 6A 至 0A | VIN = 13.5V | TR = TF = 6μs |
| VOUT = 5V | FSW = 400 kHz | 自動模式 |
| IOUT = 2A 至 5A 至 2A | VIN = 13.5V | TR = TF = 3μs |

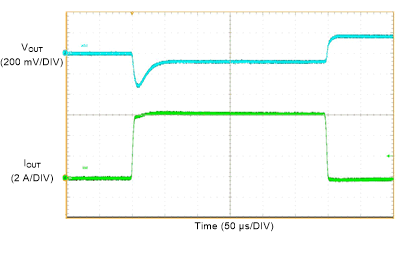

| VOUT = 3.3V | FSW = 400 kHz | 自動模式 |
| IOUT = 0A 至 6A 至 0A | VIN = 13.5V | TR = TF = 6μs |
| VOUT = 5V | FSW = 2100 kHz | 自動模式 |
| IOUT = 0A 至 6A 至 0A | VIN = 13.5V | TR = TF = 6μs |

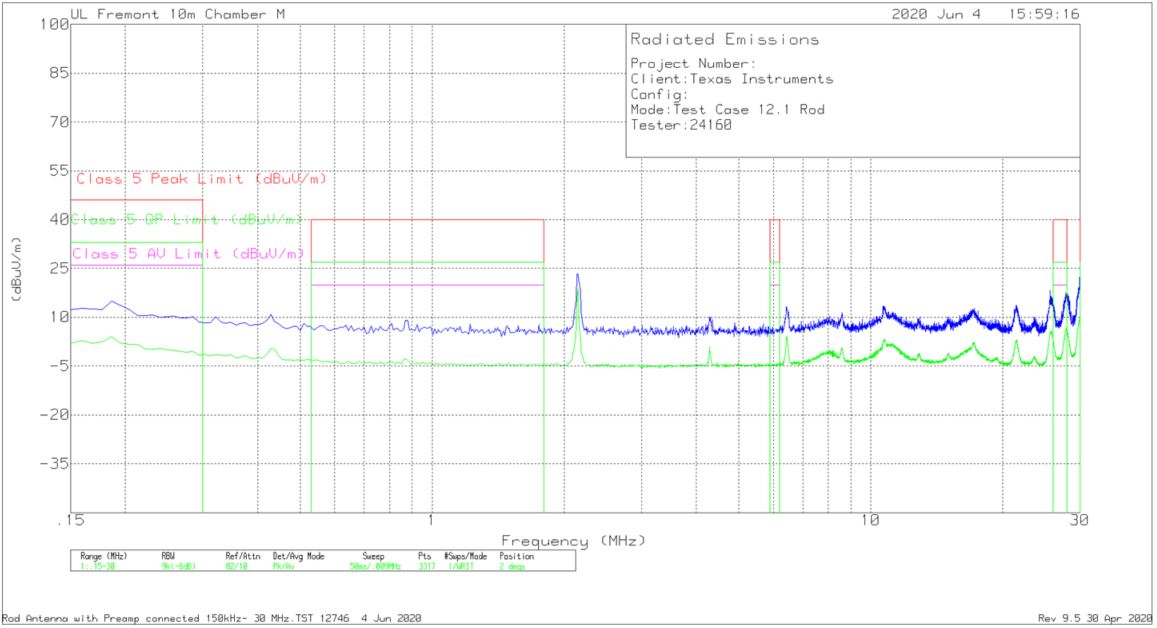

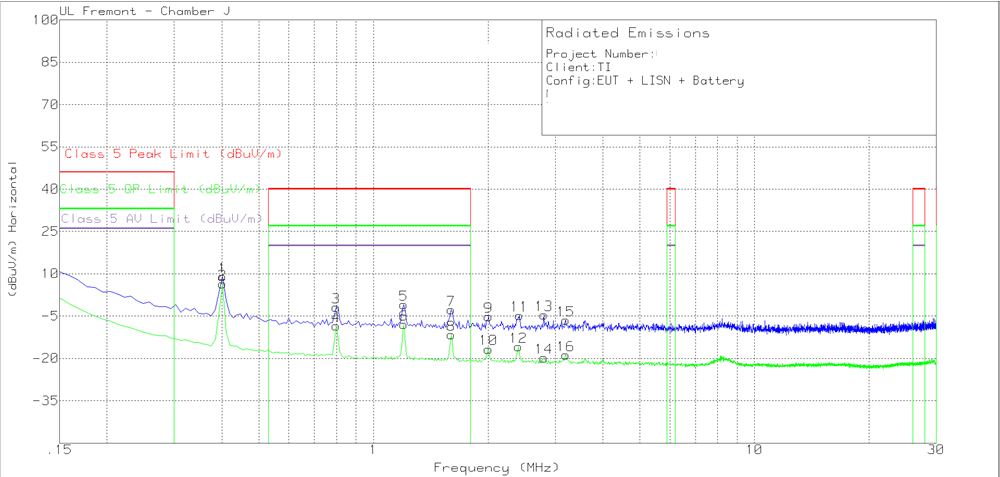

| FSW = 400 kHz | VOUT = 5V | IOUT = 5 A |
| 測試頻率：150 kHz 至 30 MHz | ||
| VOUT = 5V | FSW = 400 kHz | IOUT = 5 A |
| 測試頻率：150 kHz 至 30 MHz | ||

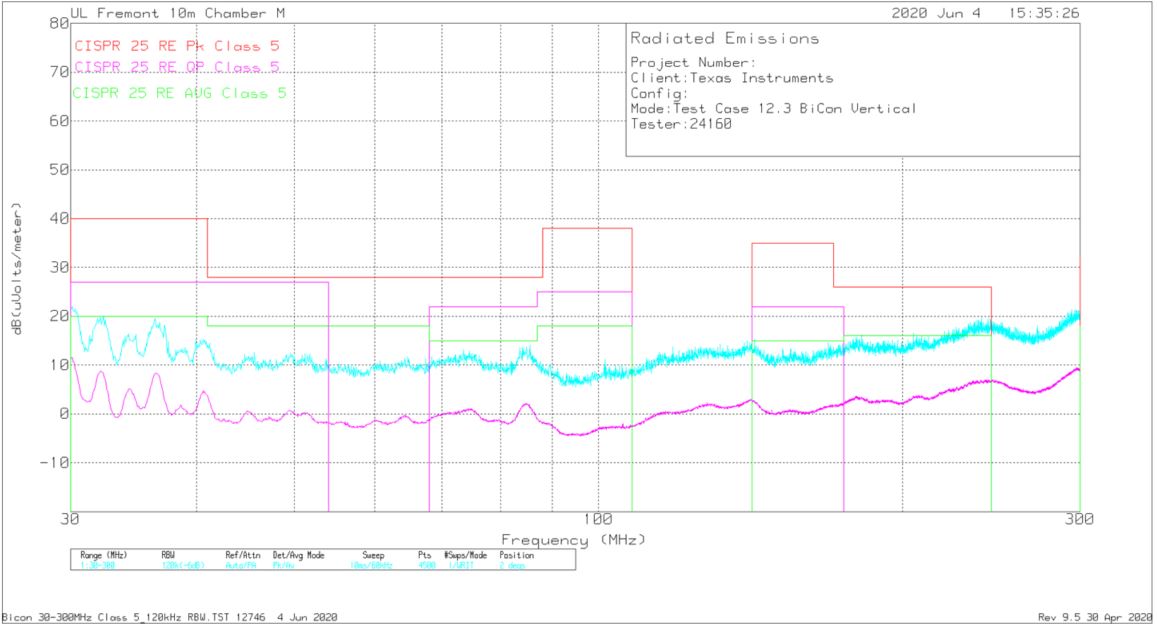

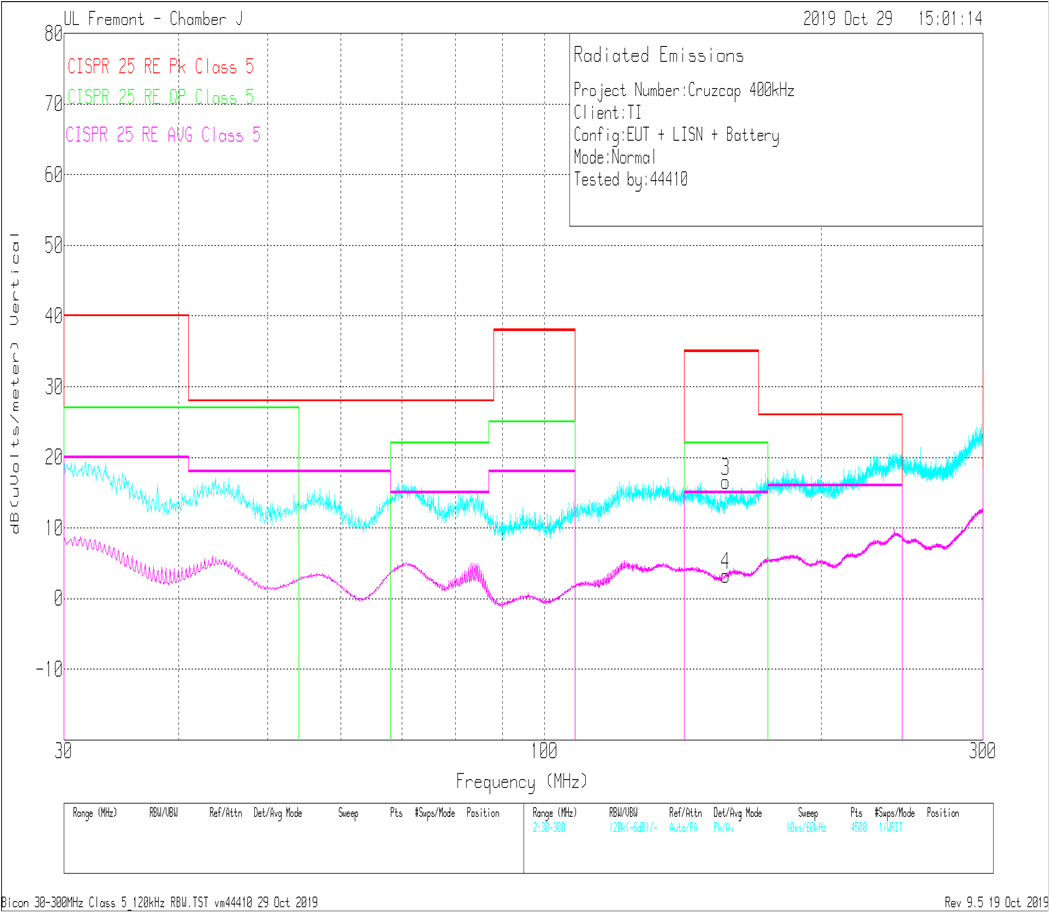

| VOUT = 5V | FSW = 400 kHz | IOUT = 5 A |
| 測試頻率：30 MHz 至 300 MHz | ||
| VOUT = 5V | FSW = 400 kHz | IOUT = 5 A |
| 測試頻率：300 MHz 至 1 GHz | ||

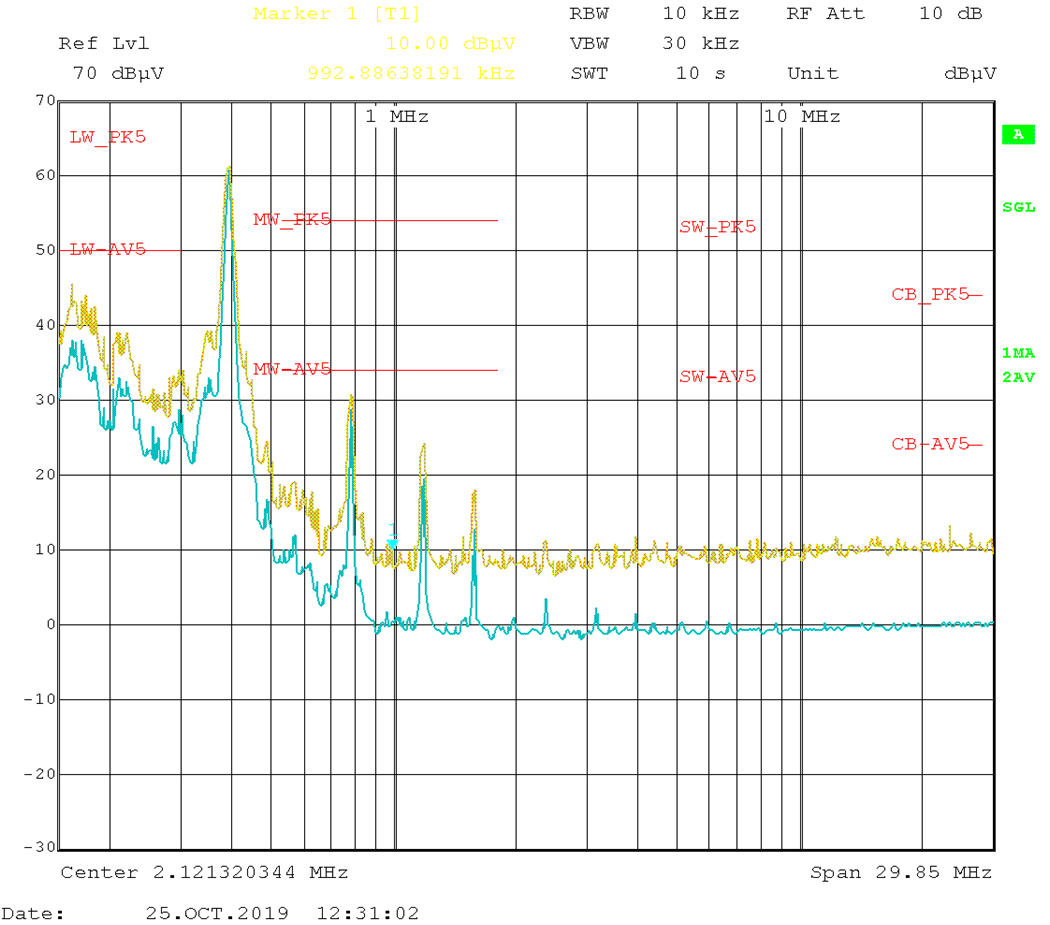

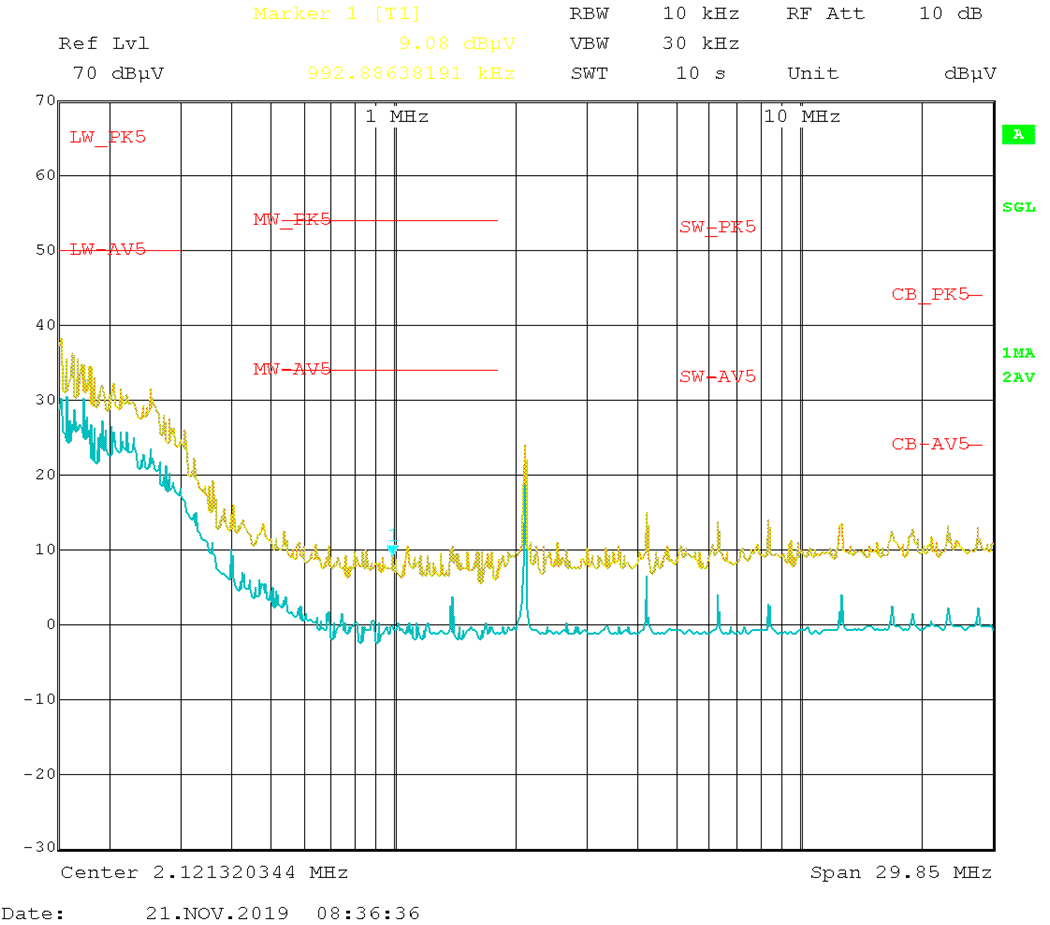

| FSW = 2100 kHz | VOUT = 5V | IOUT = 5 A |
| 測試頻率：150 kHz 至 30 MHz | ||
| VOUT = 5V | FSW = 2.1MHz | IOUT = 4A |
| 測試頻率：150 kHz 至 30 MHz | ||
| VOUT = 5V | FSW = 2.1MHz | IOUT = 4A |
| 測試頻率：30 MHz 至 300 MHz | ||

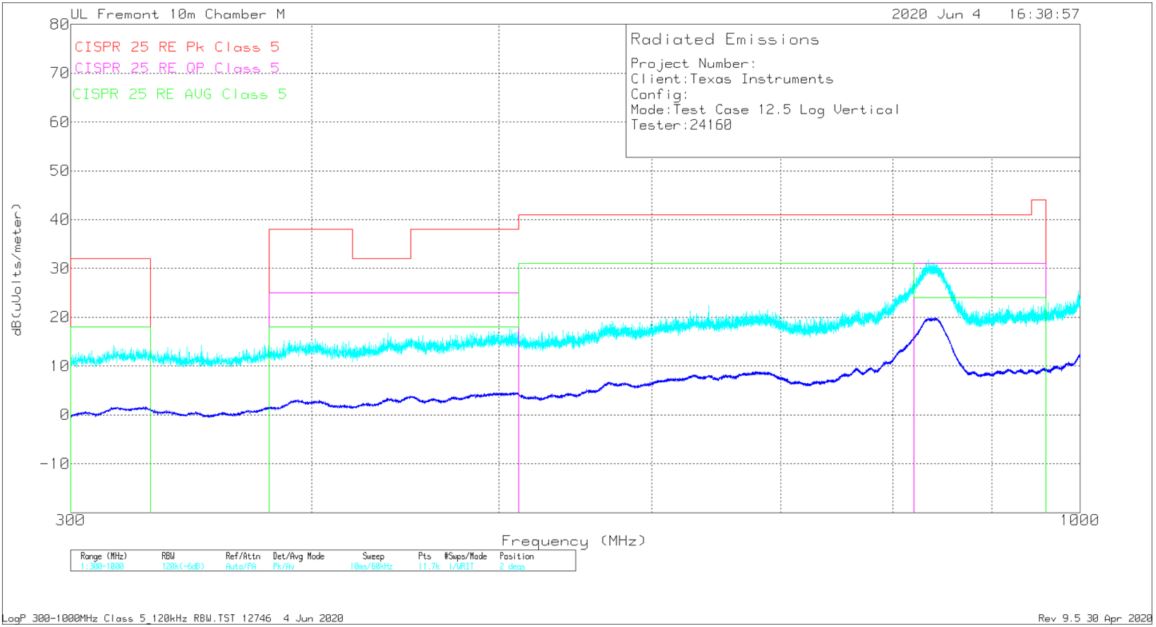

| VOUT = 5V | FSW = 2.1MHz | IOUT = 4A |
| 測試頻率：300 MHz 至 1 GHz | ||
表 10-5 典型應用曲線的 BOM
| VOUT | 頻率 | RFBB | COUT | CIN + CHF | L | CFF |
|---|---|---|---|---|---|---|
| 3.3V | 2100 kHz | 43.2k? | 3 x 22μF | 2 x 4.7μF + 2 x 100nF | 1.5μH (MAPI 4020HT) | 22pF |
| 5V | 2100 kHz | 24.9k? | 2 x 22μF | 2 x 4.7μF + 2 x 100nF | 1.5μH (MAPI 4020HT) | 22pF |
