8.4.1 SMBus 模式
在 SMBus 模式下，可以通過 SMBus 引腳寫入和讀取 LMKDB11xx 器件 SMBus 寄存器。引腳 SADR1 和 SADR0 設置 SMBus 地址。
| SADR1 | SADR0 | 8 位 SMBus 地址（讀/寫位 = 0） |
|---|---|---|
| 低 | 低 | 0xD8 |
| 低 | 浮點 | 0xDA |
| 低 | 高 | 0xDE |
| 浮點 | 低 | 0xC2 |
| 浮點 | 浮點 | 0xC4 |
| 浮點 | 高 | 0xC6 |
| 高 | 低 | 0xCA |
| 高 | 浮點 | 0xCC |
| 高 | 高 | 0xCE |
表 8-7 命令代碼定義
| 位 | 說明 |
|---|---|
| 7 | 0 = 塊讀取 或塊寫入 操作 1 = 字節讀取 或字節寫入 操作 |
| (6:0) | 用于字節 操作的寄存器地址，或用于塊 操作的起始寄存器地址 |

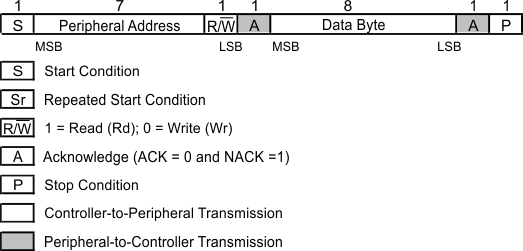

圖 8-7 一般編程序列
圖 8-8 字節寫入?yún)f(xié)議

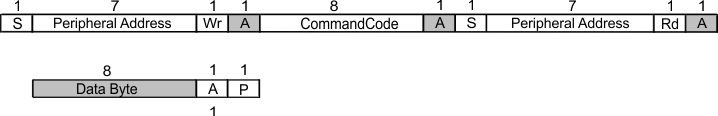

圖 8-9 字節讀取協議
圖 8-10 塊寫入?yún)f(xié)議
圖 8-11 塊讀取協議
