8.2.1.2 晶體接口

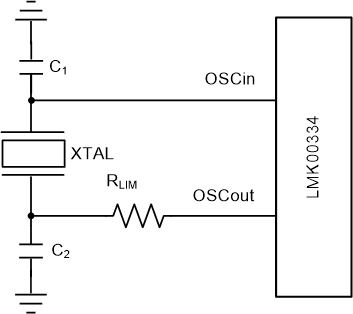

LMK00334 具有一個積分晶體振蕩器電路，可支持基本模式 AT 切割晶體。晶體接口如圖 8-5 所示。
圖 8-5 晶體接口負載電容 (CL) 取決于晶體，但通常約為 18pF 至 20pF。雖然為晶體指定了 CL，但器件的 OSCin 輸入電容（典型值 CIN = 1pF）和 PCB 雜散電容（CSTRAY 約為 1pF 到 3pF）會影響分立式負載電容值 C1 和 C2。
對于并聯諧振電路，分立式電容值可按如下方式計算：
通常，C1 = C2 以獲得最佳對稱性，因此可以僅使用 C1 重寫方程式 1：
最后，求解 C1：
電氣特性 為晶體接口規格提供了驗證晶體啟動的條件，但電氣特性 未規定晶體功率耗散。設計人員必須確認晶體功率耗散未超過晶體制造商指定的最大驅動電平。過度驅動晶體會導致過早老化、頻率移位，并最終導致故障。驅動電平必須保持在足以啟動和保持穩態運行所需的電平。
晶體中耗散的功率 PXTAL 可通過以下公式計算：
其中
- IRMS 是通過晶體的 RMS 電流。
- RESR 為晶體規定的最大等效串聯電阻
- CL 是為晶體規定的負載電容
- C0 是為晶體規定的最小并聯電容
IRMS 可以通過電流探頭（例如 Tektronix CT-6或等效器件）進行測量，該探頭放在連接到 OSCout 的晶體引腳上（振蕩電路處于激活狀態）。
如圖 8-5 所示，必要時可以使用外部電阻器 RLIM 限制晶體驅動電平。如果所選晶體中耗散的功率高于在 RLIM 短接時為晶體規定的驅動電平，則必須使用更大的電阻值以避免過驅晶體。但是，如果晶體中耗散的功率低于 RLIM 短接時的驅動電平，則 RLIM 可以使用零值。作為起始值，RLIM 的建議值為 1.5k?。
