ZHCSCZ5F December 2013 – August 2025 LMK00334
PRODUCTION DATA

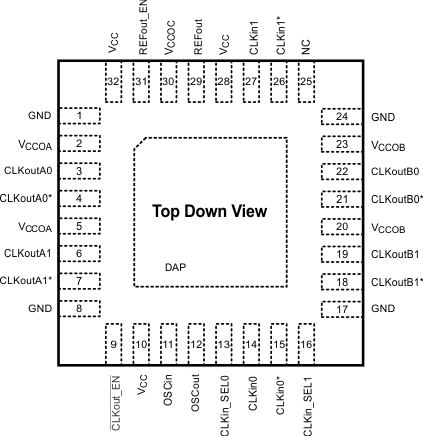

圖 4-1 RTV 封裝 32 引腳 WQFN頂視圖| 引腳 | 類型(1)(4) | 說明 | |
|---|---|---|---|
| 名稱 | 編號 | ||
| DAP | DAP | GND | 裸片連接焊盤連接到 PCB 接地平面以實現散熱。 |
| CLKin_SEL0 | 13 | I | 時鐘輸入選擇引腳(3) |
| CLKin_SEL1 | 16 | I | 時鐘輸入選擇引腳(3) |
| CLKin0 | 14 | I | 通用時鐘輸入 0(差分/單端) |
| CLKin0* | 15 | I | 通用時鐘輸入 0(差分/單端) |
| CLKin1 | 27 | I | 通用時鐘輸入 1(差分/單端) |
| CLKin1* | 26 | I | 通用時鐘輸入 1(差分/單端) |
| CLKout_EN | 9 | I | 組 A 和組 B 低電平有效輸出緩沖器使能。(3) |
| CLKoutA0 | 3 | O | 差分時鐘輸出 A0。 |
| CLKoutA0* | 4 | O | 差分時鐘輸出 A0。 |
| CLKoutA1 | 6 | O | 差分時鐘輸出 A1。 |
| CLKoutA1* | 7 | O | 差分時鐘輸出 A1。 |
| CLKoutB1 | 19 | O | 差分時鐘輸出 B1。 |
| CLKoutB1* | 18 | O | 差分時鐘輸出 B1。 |
| CLKoutB0 | 22 | O | 差分時鐘輸出 B0。 |
| CLKoutB0* | 21 | O | 差分時鐘輸出 B0。 |
| GND | 1、8、17、24 | GND | 接地 |
| NC | 25 | — | 內部未連接。引腳可以懸空、接地或以其他方式連接到絕對最大額定值 中規定的電源電壓范圍內的任何電位。 |
| OSCin | 11 | I | 晶體的輸入。也可由 XO、TCXO 或其他外部單端時鐘驅動。 |
| OSCout | 12 | O | 晶體的輸出。如果 OSCin 由單端時鐘驅動,則將 OSCout 保持懸空。 |
| REFout | 29 | O | LVCMOS 基準輸出。通過將 REFout_EN 引腳拉至高電平來使能輸出。 |
| REFout_EN | 31 | I | REFout 使能輸入。使能信號與所選時鐘輸入內部同步。(3) |
| VCC | 10、28、32 | PWR | 內核和輸入緩沖器塊的電源。VCC 電源工作電壓為 3.3V。使用靠近每個 VCC 引腳放置的 0.1μF、低 ESR 電容器進行旁路。 |
| VCCOA | 2、5 | PWR | A 組輸出緩沖器的電源。VCCOA 工作電壓為 3.3V 或 2.5V。VCCOA 引腳在內部相互連接。使用靠近每個 VCCO 引腳放置的 0.1μF、低 ESR 電容器進行旁路。(2) |
| VCCOB | 20、23 | PWR | B 組輸出緩沖器的電源。VCCOB 工作電壓為 3.3V 或 2.5V。VCCOB 引腳在內部相互連接。使用靠近每個 VCCO 引腳放置的 0.1μF、低 ESR 電容器進行旁路。(2) |
| VCCOC | 30 | PWR | REFout 緩沖器的電源。VCCOC 工作電壓為 3.3V 或 2.5V。使用靠近每個 VCCO 引腳放置的 0.1μF、低 ESR 電容器進行旁路。(2) |
