5.7 典型特性
除非另有說明：VCC = 3.3V，VCCO = 3.3V，TA = 25°C，CLKin 以差分方式驅動，輸入壓擺率 ≥ 3V/ns。

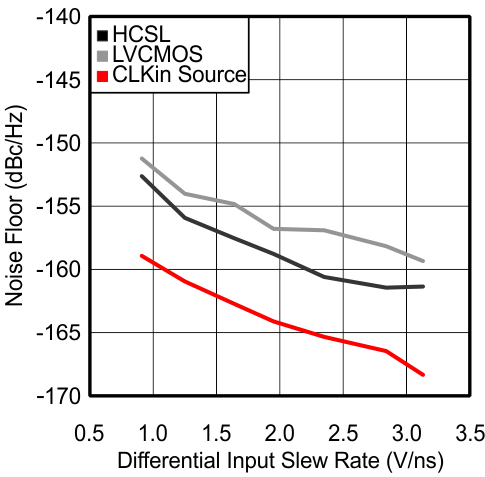

| Fclk = 100MHz | Foffset = 20MHz |

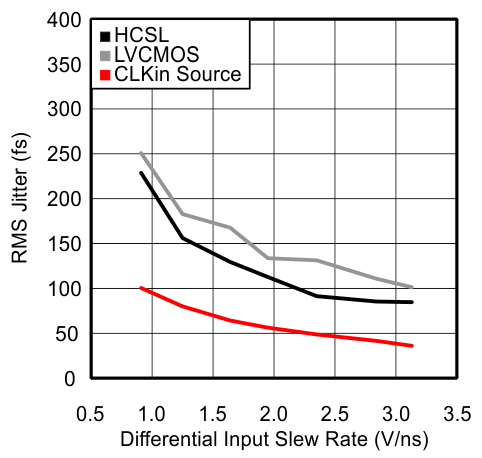

| Fclk = 100MHz | 內部 BW = 1MHz 至 20MHz | |

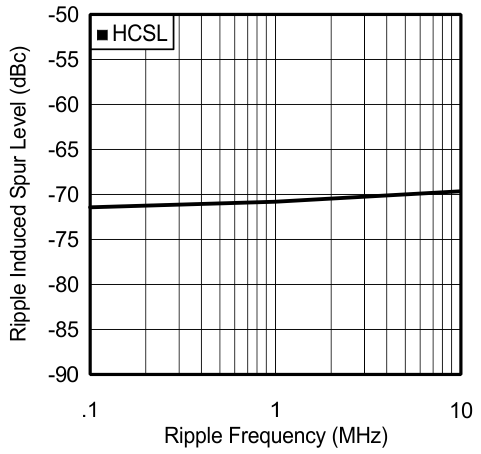

| Fclk = 156.25MHz | Vccco 紋波 = 100mVpp | |

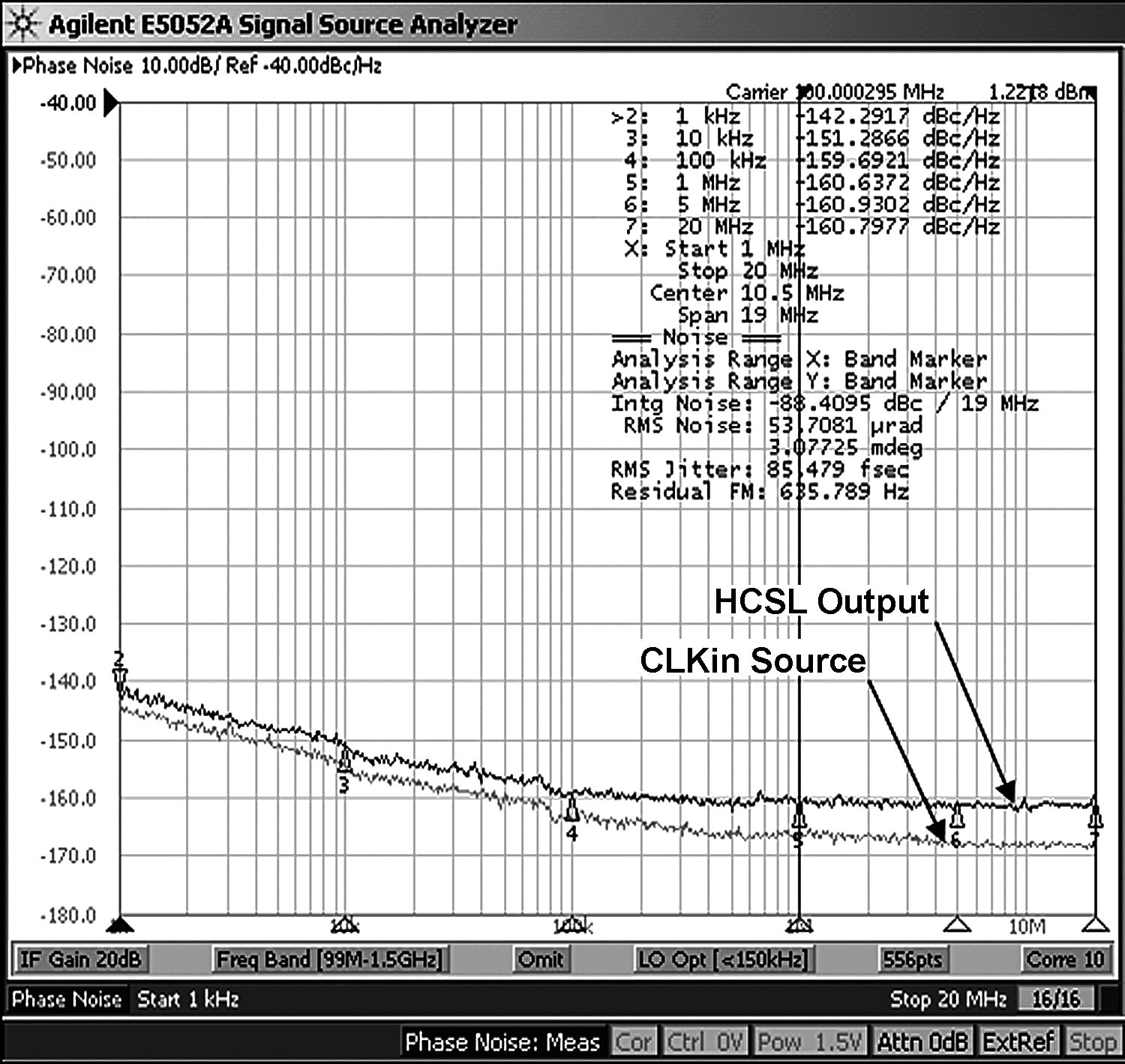

圖 5-11 100MHz 頻率下的 HCSL 相位噪聲

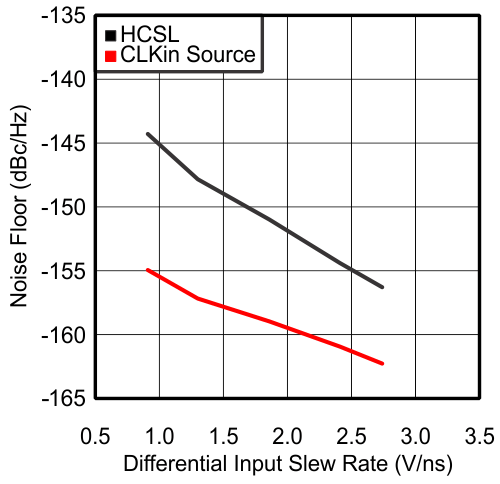

| Fclk = 156.25MHz | Foffset = 20MHz |

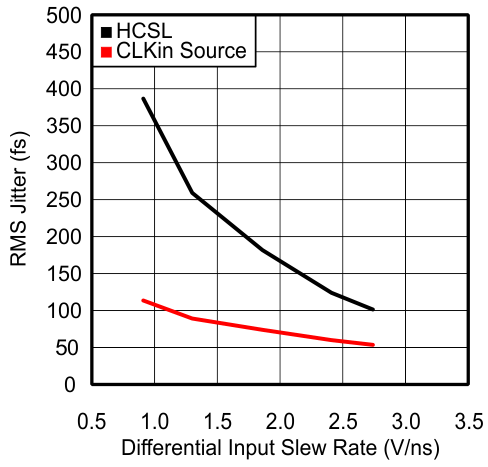

| Fclk = 156.25MHz | 內部 BW = 1MHz 至 20MHz | |

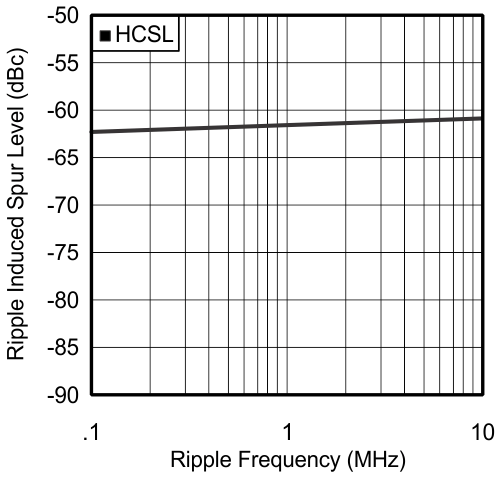

| Fclk = 312.5MHz | Vccco 紋波 = 100mVpp | |
