3 說明
LMH9235 器件是一款高性能、單通道、單端輸入至差分輸出接收射頻增益塊放大器，支持 3.6GHz 中心頻段。該器件非常適合支持下一代 5G AAS 或小型蜂窩應用的要求，其中 LNA 增益不足以驅動模擬前端 (AFE) 的滿量程。該射頻放大器可提供 17dB 的典型增益，并具有 34dBm 輸出 IP3 的出色線性性能，同時在整個 1dB 帶寬內保持大約 3dB 的噪聲系數。該器件在單端輸入以及差分輸出端內部匹配 50Ω 阻抗，可輕松與射頻采樣或零中頻模擬前端 (AFE) 相連。
該器件使用 3.3V 單電源供電，其有功功率約為 270mW，因此適用于高密度 5G 大規模 (MIMO) 應用。此外，該器件采用節省空間的 2mm x 2mm、12 引腳 QFN 封裝。該器件的額定工作溫度高達 105°C，可提供穩健的系統設計。該器件具有符合 JEDEC 標準的 1.8V 斷電引腳，可為該器件快速斷電和上電，適用于時分雙工 (TDD) 系統。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| LMH9235 | WQFN (12) | 2.00mm × 2.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

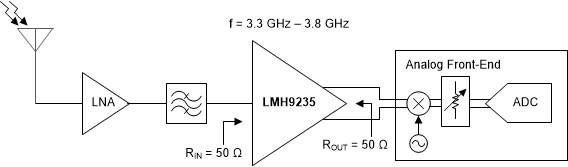

LMH9235：單端至差分放大器
