7.3.1 電源旁路
為了在整個頻率范圍內保持低電源阻抗，必須對電源進行旁路。通過將 0.01μF 陶瓷電容器直接放置在電源引腳上，并將 2.2μF 鉭電容器放置在靠近電源引腳的位置，分別對正負電源進行旁路。

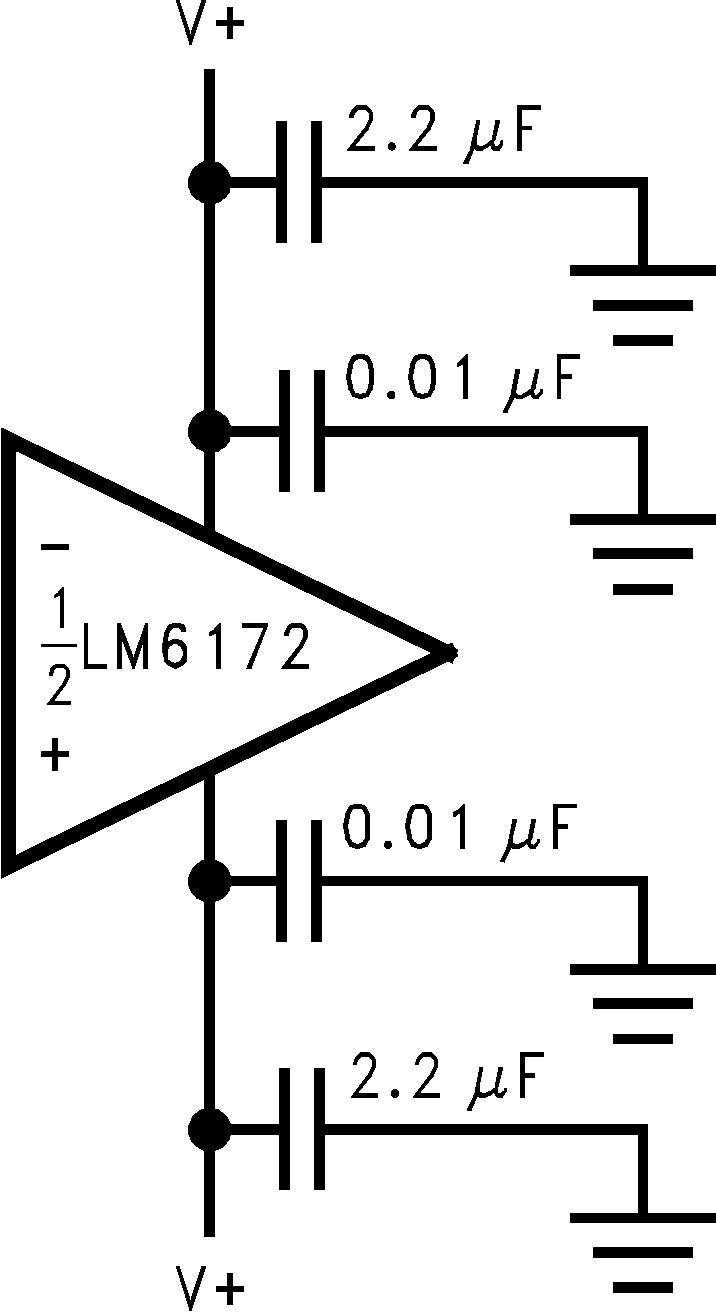

圖 7-9 電源旁路
