7.1.3 驅動容性負載
驅動容性負載的放大器可能會在輸出端產生振蕩或振鈴。要消除振蕩或減少振鈴，請按照圖 7-1 所示放置一個隔離電阻器。隔離電阻器和負載電容器形成了一個極點，通過增大整個系統的相位裕度提高了穩定性。所需的性能取決于隔離電阻器的阻值；隔離電阻器越大，脈沖響應越受到阻尼（越慢）。對于 LM6172，建議在初始評估時使用 50Ω 隔離電阻器。

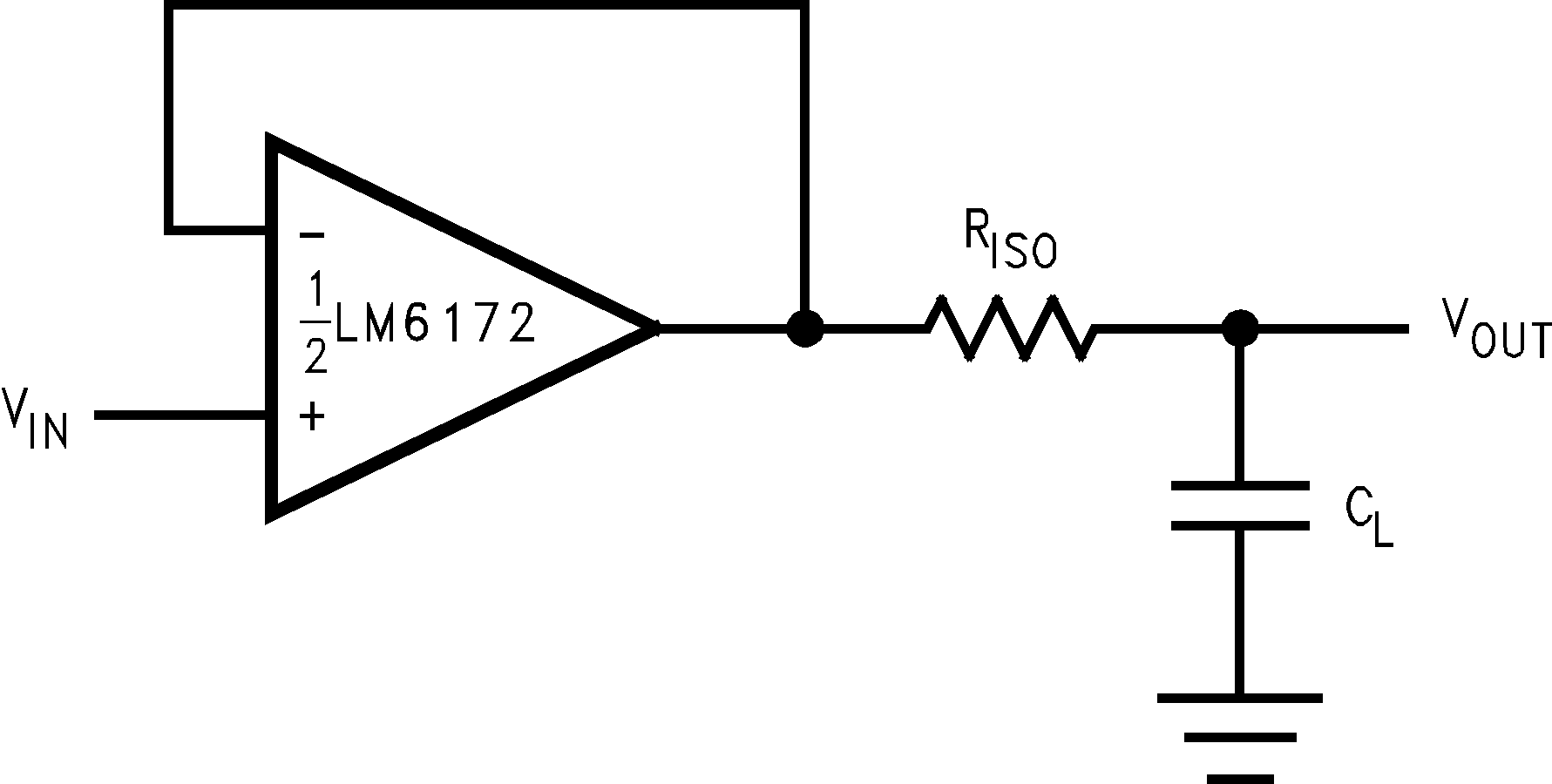

圖 7-1 用于驅動容性負載的隔離電阻器

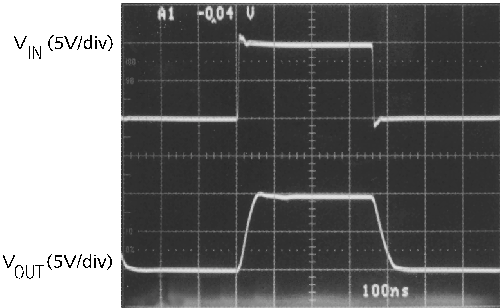

圖 7-2 LM6172 使用 30Ω 隔離電阻器驅動 510pF 負載
圖 7-3 LM6172 使用 50Ω 隔離電阻器驅動 220pF 負載
