7.3.8.1 輸出電壓調節
該器件有一個內部誤差放大器 (EA) 可以調節輸出電壓。輸出電壓在 FB 引腳上被檢測到。EA 的基準通過軟啟動和 VO 跟蹤引腳供電。COMP 引腳是 gm 級的輸出，并連接到外部補償網絡。
由于選擇的誤差放大器實現方式，LM51772 COMP 引腳上的電壓處于穩態，從而準確反映了電感器的標稱峰值電流值。

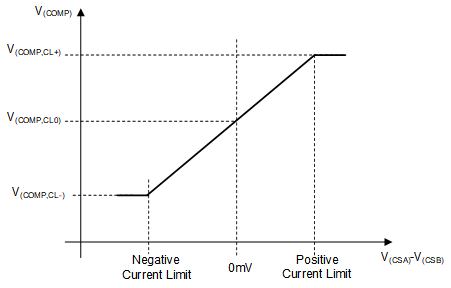

圖 7-17 展示了 fPWM 模式下誤差放大器的控制 V/I 特性。您可以參考此信息來實施需要進行內部電流環路調節的應用設計。
圖 7-17 峰值電流檢測電壓與 VCOMP 間關系的控制函數
