7.5.1 I2C 總線運行
I2C 總線是控制器與一系列目標器件之間的通信鏈路。該鏈路是使用一條雙線總線建立的，這條總線包含串行時鐘信號 (SCL) 和串行數據信號 (SDA)。在串行數據線路用于控制器與目標終端之間雙向數據通信的所有情況下，串行時鐘均來源于控制器。每個器件都有一個開漏輸出可用于在串行數據線路 (SDA) 上傳輸數據。為了在數據傳輸期間將漏極輸出拉至高電平，必須在串行數據線路上放置一個外部上拉電阻器。該器件上配有一個目標 I2C 接口，這個接口支持以標準模式、快速模式和快速+ 模式運行，數據速率分別高達 100kbit/s、400kbit/s 和 1000kbit/s，并可實現與 I2C 標準 3.0 兼容的自動遞增尋址。

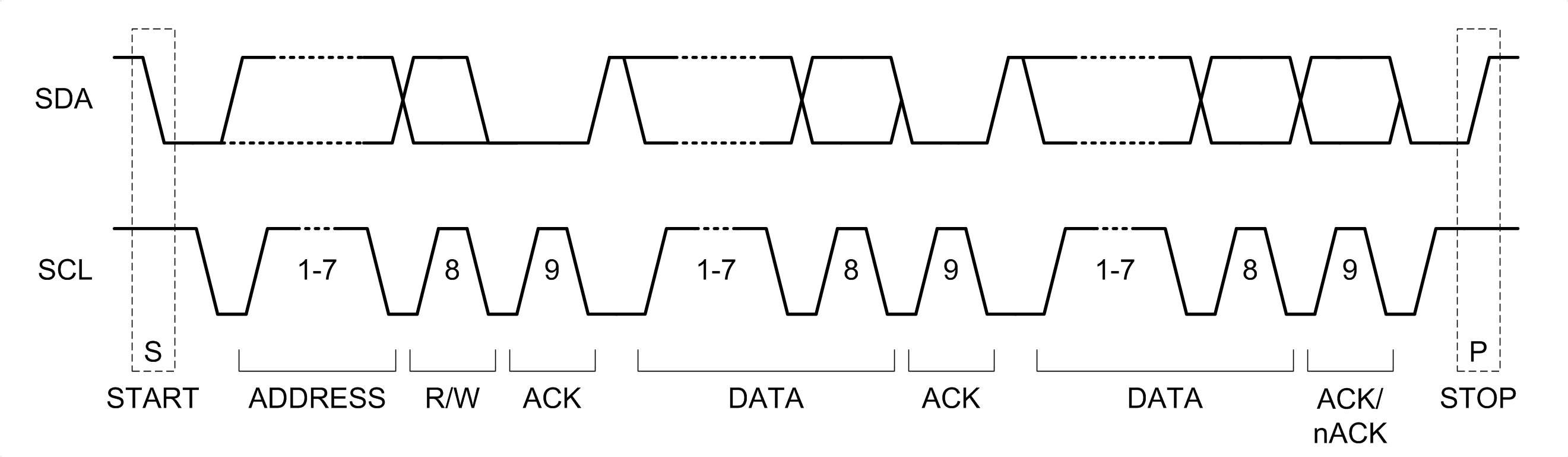

圖 7-36 I2C 啟動/停止/確認協議

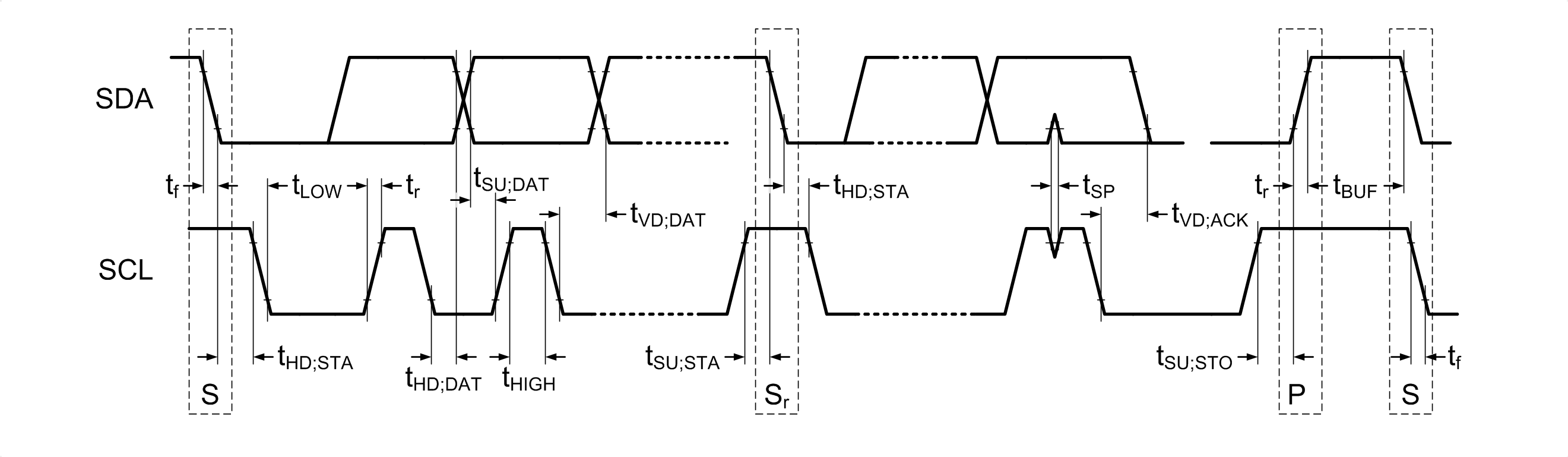

圖 7-37 I2C 數據傳輸時序

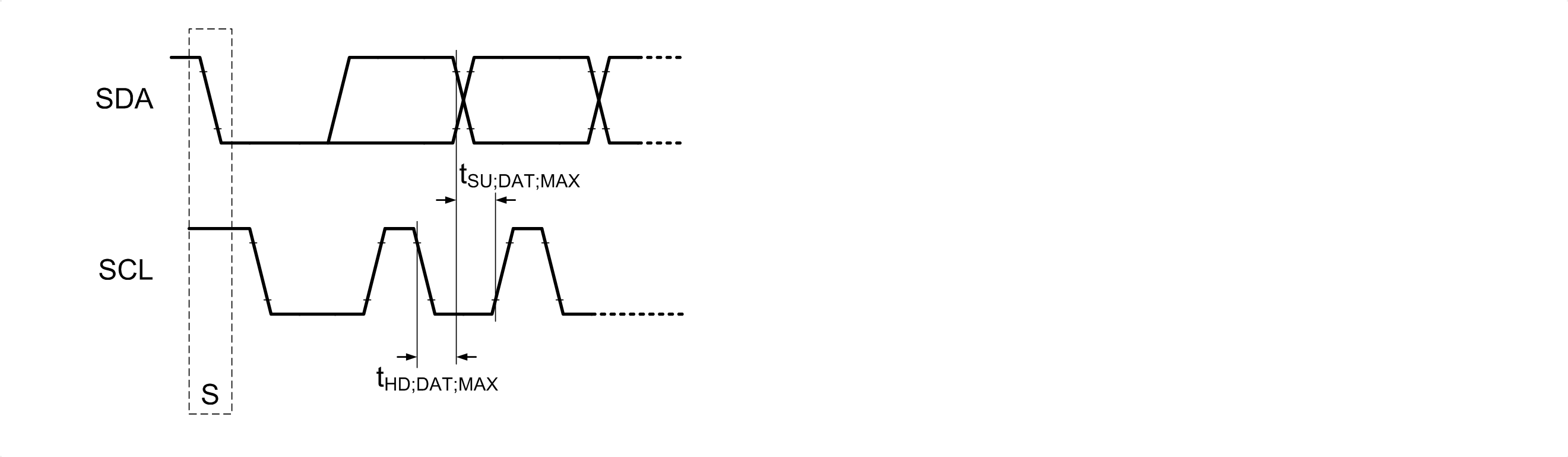

圖 7-38 最長上升/下降時間的 I2C 數據傳輸時序
如果 ADDR/SLOPE 引腳 I 拉至 GND，該器件的 7 位目標地址為 0x6A；如果該引腳連接到 VCC2，則為 0x6B
如下圖所示，數據傳輸由一個來自控制器的起始位啟動。在 SCL 信號的高電平期間，當 SDA 線路從高電平轉換為低電平時，會識別到啟動條件。接收到起始位后，該器件將在 SDA 輸入端接收串行數據，并檢查是否存在有效地址和控制信息。如果為器件設置了目標地址位，則器件會發出確認脈沖并準備接收寄存器地址和數據。在接收到停止條件或接收到發送給器件的數據字時，數據傳輸即完成。停止條件是指在 SCL 信號的高電平期間，SDA 輸入從低電平轉換到高電平。SDA 線路的所有其他轉換必須在 SCL 信號的低電平期間完成。在接收到有效地址、子地址和數據字后，會發出確認。I2C 接口將通過寄存器地址實現自動定序，以便在一次給定的 I2C 傳輸中可以發送多個數據字。圖 7-36 I2C 啟動/停止/確認協議圖 7-37 I2C 數據傳輸時序圖 7-38 最長上升/下降時間的 I2C 數據傳輸時序
