8.3.1 降壓/升壓控制方案
LM251772-Q1 降壓/升壓控制算法可確保在不同的工作模式之間進行無縫切換，并提供固定頻率運行模式和功率級保護特性。內部狀態機通過三個有效開關狀態來控制電流：
狀態 I：晶體管 Q1 和 Q3 導通。Q2 和 Q4 未導通（升壓模式磁化狀態）。
狀態 II：晶體管 Q1 和 Q4 導通。Q2 和 Q3 未導通（升壓消磁或降壓磁化狀態）。
狀態 III：晶體管 Q2 和 Q4 導通。Q1 和 Q3 未導通（降壓消磁狀態）。
| 開關 | 狀態 I | 狀態 II | 狀態 III |
|---|---|---|---|
| Q1 | 打開 | 打開 | 關閉 |
| Q2 | 關閉 | 關閉 | 打開 |
| Q3 | 打開 | 關閉 | 關閉 |
| Q4 | 關閉 | 打開 | 打開 |

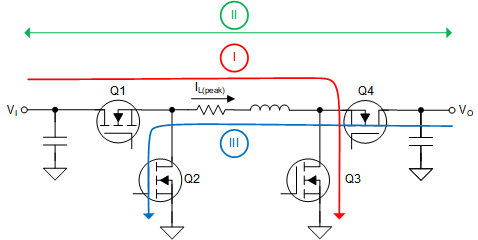

圖 8-2 降壓/升壓有效開關狀態
