8.3.1.3 降壓/升壓模式
一旦升壓模式運行時的導通時間小于最短導通時間或降壓模式下的關斷時間小于最短關斷時間，控制將轉換至降壓/升壓運行模式。在連續電流降壓/升壓模式下，控制會在達到峰值電流之前增加一個升壓磁化（狀態 I）開關周期。因此，降壓/升壓運行模式始終包含全部三個開關周期（狀態 I、狀態 II 和狀態 III）。此模式下的峰值電流檢測在開關狀態 I 結束時進行。

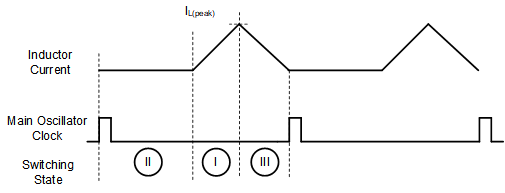

圖 8-5 連續降壓/升壓運行模式下的電感器電流
