8.3.13 頻率同步
該器件有一個內部鎖相環 (PLL) 可以在 RT 引腳設置的頻率和外部頻率同步信號之間無縫轉換開關頻率。如果未提供外部頻率，RT 引腳將設置同步范圍的中心頻率。外部同步信號可將開關頻率改變 ±50%。為了實現確保低靜態電流，如果沒有有效的 SYNC 頻率（即施加了超出建議同步范圍的頻率信號），則會禁用 SYNC 引腳的輸入緩沖器。
如果器件進入省電模式或 μSleep 運行模式（如果啟用），則 f(SW) 同步將停止。一旦轉換器再次進入 PWM 運行模式，該器件就會重新同步到引腳信號。同步時序如圖 8-24 所示

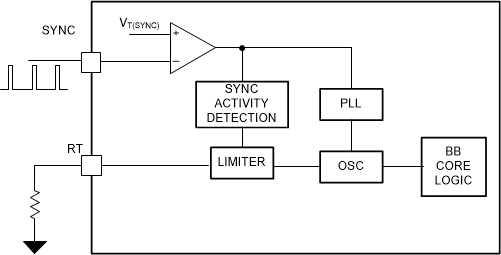

圖 8-23 主振蕩器功能方框圖

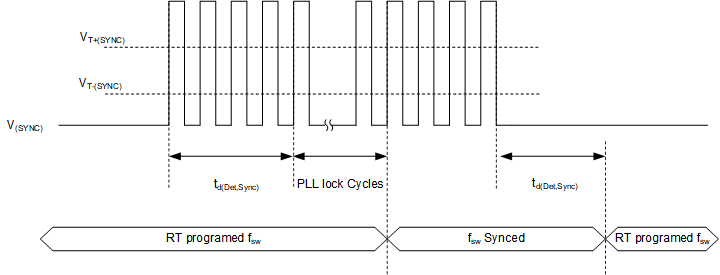

圖 8-24 時序圖 SYNC 功能SYNC 引腳功能可通過 I2C 編程或通過 R2D 接口配置：
- 作為在上升沿觸發的輸入
- 作為在下降沿觸發的輸入（180 度相移）
- 作為主振蕩器時鐘的輸出
