8.5.7.8 加熱器：配置加熱器電流大小
HDC302x 加熱器架構由 14 個并聯電阻器組成，可支持多種不同的功率級別。此電阻器數組旨在根據環境溫度和電源電壓配置適當?shù)募訜崞麟娏?，以進行偏移誤差校正或冷凝預防/消除。加熱器數組用 HEATER_CONFIG[15:0] 表示，其定義如下：
HEATER_CONFIG[15:0] = 0b00H13H12H11H10H9H8H7H6H5H4H3H2H1H0，其中每個 HX 位表示 14 個加熱器中第 X 個的配置。下表提供了部分加熱器配置選項的列表。
表 8-13 HEATER_CONFIG[16:0] 的示例配置
| 期望的加熱器配置 | 所需的 HEATER_CONFIG[15:0][HEX] | CRC |
|---|---|---|
| 啟用加熱器全功率 | 3F FF | 06 |
| 啟用加熱器半功率 | 03 FF | 00 |
| 啟用加熱器四分之一功率 | 00 9F | 96 |

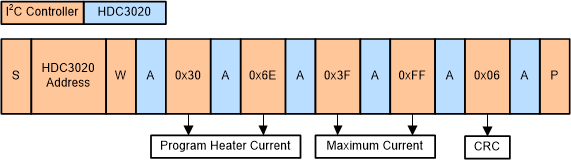

圖 8-37 I2C 命令序列：配置加熱器電流全功率
