8.5.7.5.5 寫入偏移值
確定如計算相對濕度偏移值 和計算溫度偏移值 中所記錄的 RH+/-、RHOS、T+/- 和 TOS 的期望值之后，確定正確的 CRC 校驗和并將所有三個字節發送到 HDC302x，如圖 8-31 所示（以及 +8.20% RH 和 –7.17°C 的示例場景）。

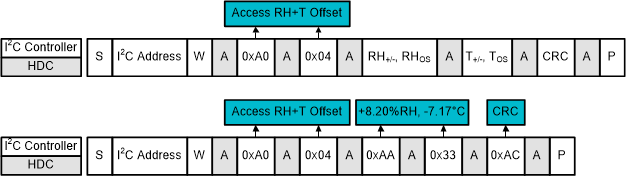

圖 8-31 I2C 命令序列：RH 和 T 偏移（+8.20% RH 和 –7.17°C 的示例）
