8.5.7.5.1 指示偏移值和出廠默認值

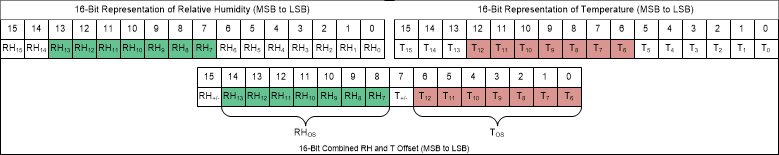

如圖 8-30 所示，相對濕度 (RHOS) 和溫度 (TOS) 的編程偏移值組合為單個 16 位表示。7 位表示 RHOS，7 位表示 TOS，1 個操作位 (RH+/-) 用于加上或減去 RHOS，1 個操作位 (T+/-) 用于加上或減去 TOS。在相對濕度的 16 位表示中，位 13 至位 7 用于表示 RHOS。在溫度的 16 位表示中，位 12 至位 6 用于表示 TOS。
圖 8-30 數據結構用于表示 RH 和 T 的編程偏移值
