6.2.2 閾值
LVDS 標準 (ANSI/TIA/EIA-644-A) 規定 LVDS 接收器的最大閾值為 ±100mV。DS90LV012A 和 DS90LT012A 支持 ?100mV 至 0V 的增強閾值區域。它僅用于失效防護偏置。閾值區域顯示在圖 6-3 中的電壓傳遞曲線 (VTC) 中。典型的 DS90LV012A 或 DS90LT012A LVDS 接收器在大約 ?30mV 時切換。請注意，當 VID = 0V 時，輸出將處于高電平狀態。在施加 +25mV 的外部失效防護偏置后，典型的差分噪聲容限現在即為開關點與偏置點之間的差異。在下面的示例中，這將是 55mV 的差分噪聲容限 (+25mV ? (?30mV))。借助于 ?100mV 至 0V 的增強閾值區域，這個 +25mV（相對于 0V）的小型外部失效防護偏置可提供舒適的 55mV DNM。由于標準閾值區域為 ±100mV，外部失效防護偏置相對于 +100mV 或 +125mV 需要 +25mV，從而提供 155mV 的 DNM，這是比 DS90LV012A 或 DS90LT012A 所需的更強大的失效防護偏置。如果需要更多的 DNM，則可以通過更改電阻值來設置更強的失效防護偏置點。

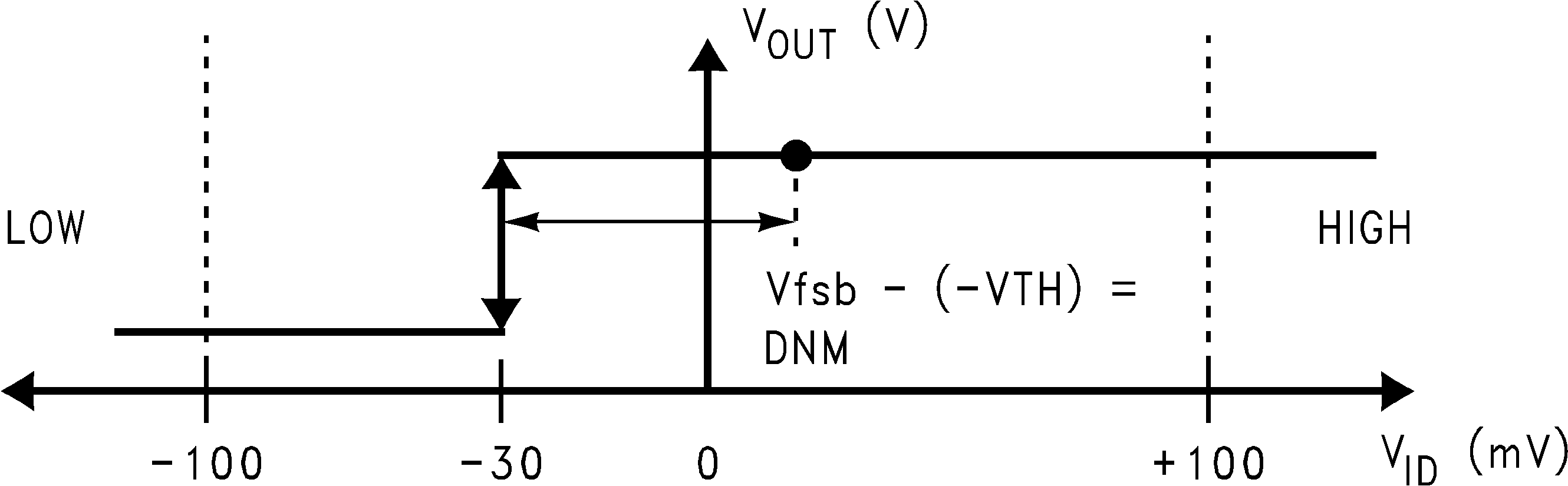

圖 6-3 DS90LV012A 和 DS90LT012A LVDS 接收器的 VTC
