6.3.4.13 MOSFET VDS 過流保護 (VDS_OCP)
該器件具有可調節的 VDS 電壓監視器，可檢測外部功率 MOSFET 上的過流或短路情況?？梢酝ㄟ^監測外部 MOSFET RDS(on) 上的 VDS 壓降來檢測 MOSFET 過流事件。高側 VDS 監測器在 VDRAIN 和 SHx 引腳之間進行測量，低側 VDS 監測器在 SHx 和 SLx 引腳之間進行測量。如果外部 MOSFET 兩端的電壓超過 VDS_LVL 閾值的時間大于 tDS_DG 抗尖峰脈沖時間，則會識別到 VDS_OCP 事件。檢測到 VDS 過流事件后，所有柵極驅動器輸出都被驅動為低電平以禁用外部 MOSFET，并且 nFAULT 引腳被驅動為低電平。VDS 電平和抗尖峰脈沖時間是可編程的。

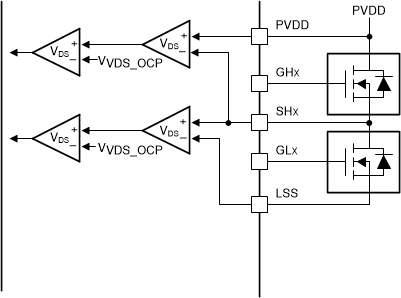

圖 6-19 DRV8334VDS 監測器
圖 6-20 DRV8334VDS 檢測時序
