封裝選項

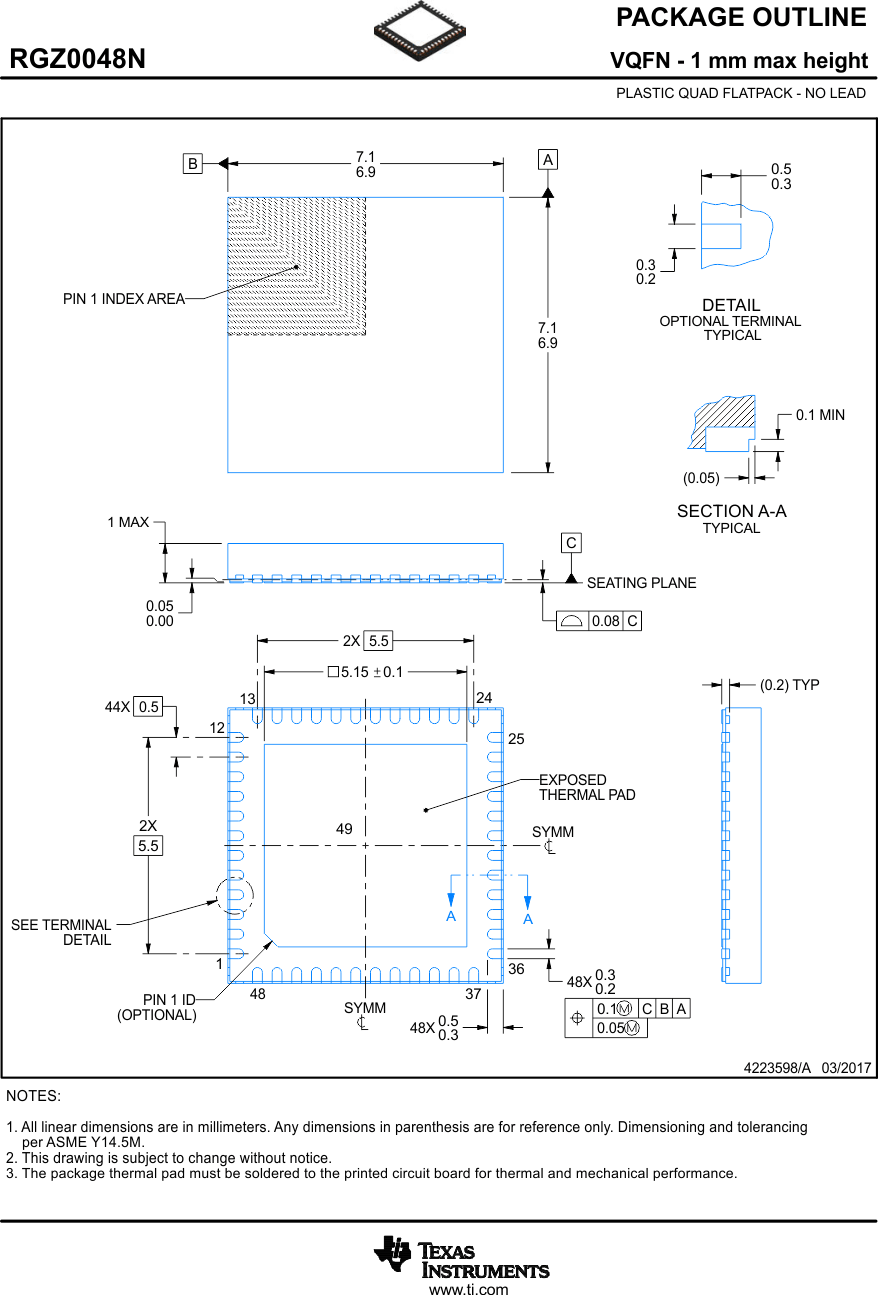

機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
- PHP|48
訂購信息

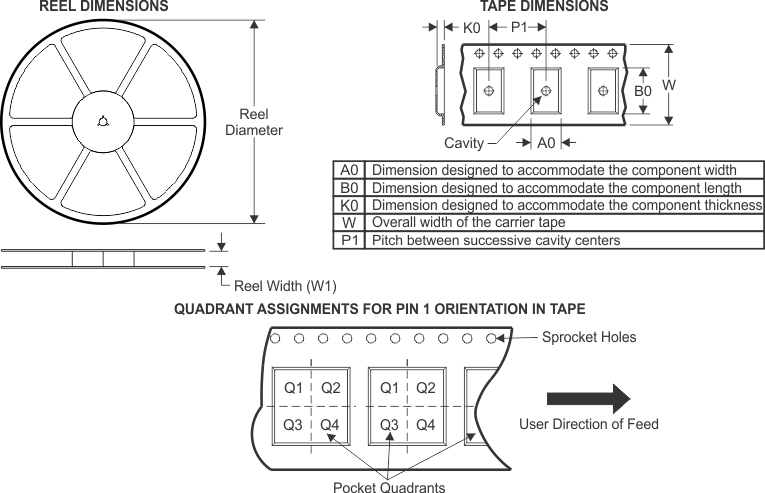

11.2 卷帶包裝信息
| 器件 | 封裝 類型 |
封裝圖 | 引腳 | SPQ | 卷帶 直徑 (mm) |
卷帶 寬度 W1 (mm) |
A0 (mm) |
B0 (mm) |
K0 (mm) |
P1 (mm) |
W (mm) |
Pin1 象限 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DRV8334RGZR | HTQFP | RGZ | 48 | 1000 | 330.0 | 16.4 | 9.6 | 9.6 | 1.5 | 12.0 | 16.0 | 2 |

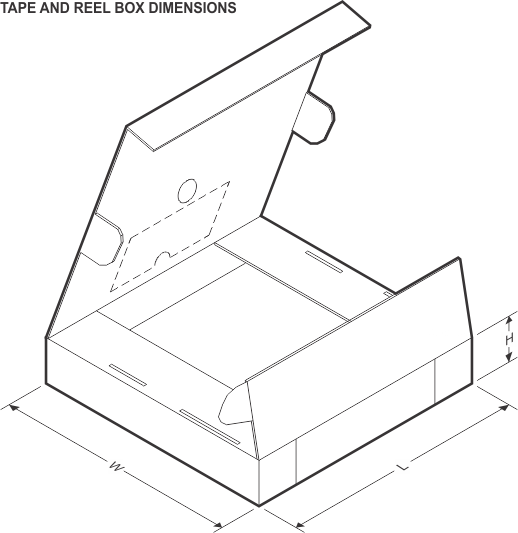

| 器件 | 封裝類型 | 封裝圖 | 引腳 | SPQ | 長度 (mm) | 寬度 (mm) | 高度 (mm) |
|---|---|---|---|---|---|---|---|
| DRV8334RGZR | HTQFP | RGZ | 48 | 1000 | 336.6 | 336.6 | 31.8 |
