6 詳細說明
- 6.1 概述
- 6.2 功能方框圖
- 6.3
特性說明
- 6.3.1 三相 BLDC 柵極驅動器
- 6.3.2 低側電流檢測放大器
- 6.3.3 柵極驅動器關斷
- 6.3.4
柵極驅動器保護電路
- 6.3.4.1 PVDD 電源欠壓警告 (PVDD_UVW)
- 6.3.4.2 PVDD 電源欠壓鎖定 (PVDD_UV)
- 6.3.4.3 PVDD 電源過壓故障 (PVDD_OV)
- 6.3.4.4 GVDD 欠壓鎖定 (GVDD_UV)
- 6.3.4.5 GVDD 過壓故障 (GVDD_OV)
- 6.3.4.6 BST 欠壓鎖定 (BST_UV)
- 6.3.4.7 BST 過壓故障 (BST_OV)
- 6.3.4.8 VCP 欠壓故障 (CP_OV)
- 6.3.4.9 VCP 過壓故障 (CP_OV)
- 6.3.4.10 VDRAIN 欠壓故障 (VDRAIN_UV)
- 6.3.4.11 VDRAIN 過壓故障 (VDRAIN_OV)
- 6.3.4.12 MOSFET VGS 監測保護
- 6.3.4.13 MOSFET VDS 過流保護 (VDS_OCP)
- 6.3.4.14 VSENSE 過流保護 (SEN_OCP)
- 6.3.4.15 相位比較器
- 6.3.4.16 熱關斷 (OTSD)
- 6.3.4.17 熱警告 (OTW)
- 6.3.4.18 OTP CRC
- 6.3.4.19 SPI 看門狗計時器
- 6.3.4.20 相位診斷
- 6.4 器件功能模式
- 6.5 編程
- 7 寄存器映射
- 8 應用和實施
- 9 器件和文檔支持
- 10修訂歷史記錄
- 11機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
- PHP|48
訂購信息
6.3.2.1 單向電流檢測操作
DRV8334 在內部生成 1/8 x VREF 的共模電壓，用于為電流測量實現最大分辨率。電流感測放大器以單向模式運行，SO 引腳輸出的模擬電壓等于 SP 和 SN 引腳上的電壓乘以增益設置值 (GCSA)。
可以使用 方程式 1 來計算流過分流電阻器的電流。
方程式 1.

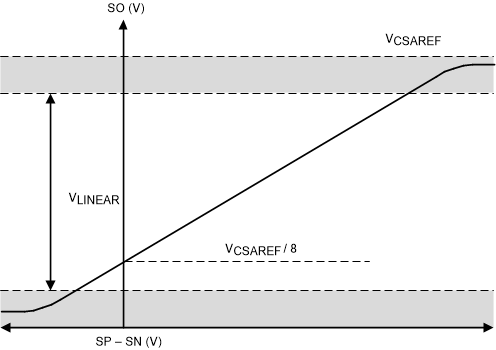

圖 6-10 單向電流檢測輸出

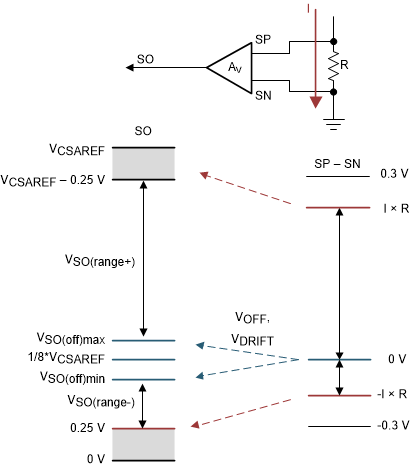

圖 6-11 單向電流檢測區域
