5 引腳配置和功能

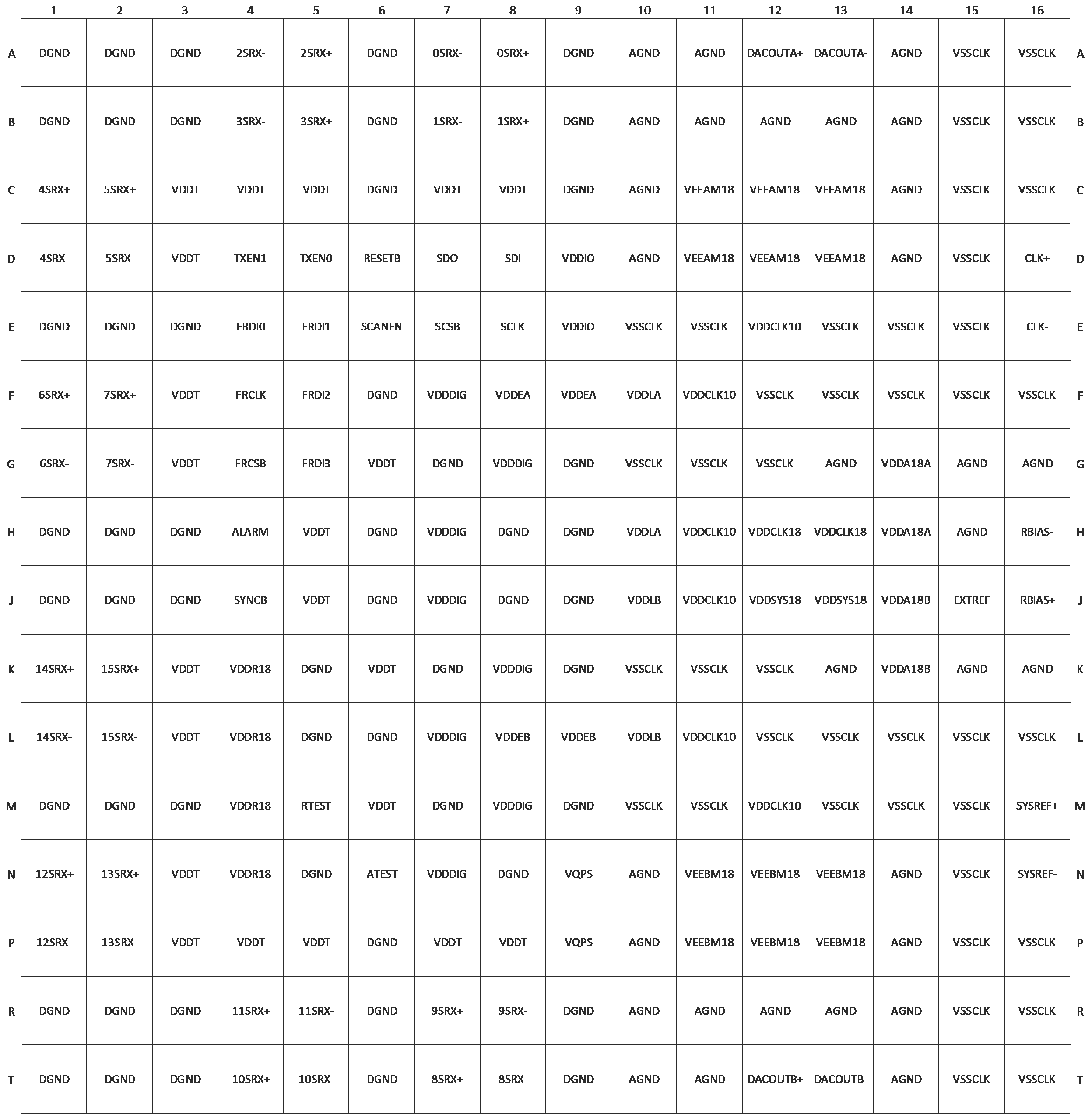

圖 5-1 ACK 封裝，間距為 1mm 的 256 焊球覆晶 BGA，頂視圖

表 5-1 引腳功能

引腳		I/O	說明
名稱	COORD	I/O	說明
DAC 輸出
DACOUTA-	A13	O	DAC 通道 A 模擬輸出負極端子。輸出電壓必須符合 DAC 合規電壓才能保持指定的性能。
DACOUTA+	A12	O	DAC 通道 A 模擬輸出正極端子。輸出電壓必須符合 DAC 合規電壓才能保持指定的性能。
DACOUTB-	T13	O	DAC 通道 B 模擬輸出負極端子。輸出電壓必須符合 DAC 合規電壓才能保持指定的性能。在單通道器件中不可用。
DACOUTB+	T12	O	DAC 通道 B 模擬輸出正極端子。輸出電壓必須符合 DAC 合規電壓才能保持指定的性能。在單通道器件中不可用。
差分時鐘和 SYSREF 輸入
CLK-	E16	I	器件時鐘輸入負極端子。CLK+ 和 CLK- 之間有一個內部 100Ω 差分端接。該輸入為自偏置輸入，應與時鐘源進行交流耦合。
CLK+	D16	I	器件時鐘輸入正極端子。CLK+ 和 CLK- 之間有一個內部 100Ω 差分端接。該輸入為自偏置輸入，應與時鐘源進行交流耦合。
SYSREF-	N16	I	差分 JESD204C SYSREF 輸入負極端子。SYSREF+ 和 SYSREF– 之間有一個內部 100Ω 差分端接。
SYSREF+	M16	I	差分 JESD204C SYSREF 輸入負極端子。SYSREF+ 和 SYSREF– 之間有一個內部 100Ω 差分端接。
串行器/解串器接口
0SRX-	A7	I	串行器/解串器通道 0 負輸入。包括封裝中交流耦合串聯電容器和到 0SRX+ 的 100Ω 內部端接。
0SRX+	A8	I	串行器/解串器通道 0 正輸入。包括封裝中交流耦合串聯電容器和到 0SRX- 的 100Ω 內部端接。
1SRX-	B7	I	串行器/解串器通道 1 負輸入。包括封裝中交流耦合串聯電容器和到 1SRX+ 的 100Ω 內部端接。
1SRX+	B8	I	串行器/解串器通道 1 正輸入。包括封裝中交流耦合串聯電容器和到 1SRX- 的 100Ω 內部端接。
2SRX-	A4	I	串行器/解串器通道 2 負輸入。包括封裝中交流耦合串聯電容器和到 2SRX+ 的 100Ω 內部端接。
2SRX+	A5	I	串行器/解串器通道 2 正輸入。包括封裝中交流耦合串聯電容器和到 2SRX- 的 100Ω 內部端接。
3SRX-	B4	I	串行器/解串器通道 3 負輸入。包括封裝中交流耦合串聯電容器和到 3SRX+ 的 100Ω 內部端接。
3SRX+	B5	I	串行器/解串器通道 3 正輸入。包括封裝中交流耦合串聯電容器和到 3SRX- 的 100Ω 內部端接。
4SRX-	D1	I	串行器/解串器通道 4 負輸入。包括封裝中交流耦合串聯電容器和到 4SRX+ 的 100Ω 內部端接。
4SRX+	C1	I	串行器/解串器通道 4 正輸入。包括封裝中交流耦合串聯電容器和到 4SRX- 的 100Ω 內部端接。
5SRX-	D2	I	串行器/解串器通道 5 負輸入。包括封裝中交流耦合串聯電容器和到 5SRX+ 的 100Ω 內部端接。
5SRX+	C2	I	串行器/解串器通道 5 正輸入。包括封裝中交流耦合串聯電容器和到 5SRX- 的 100Ω 內部端接。
6SRX-	G1	I	串行器/解串器通道 6 負輸入。包括封裝中交流耦合串聯電容器和到 6SRX+ 的 100Ω 內部端接。
6SRX+	F1	I	串行器/解串器通道 6 正輸入。包括封裝中交流耦合串聯電容器和到 6SRX- 的 100Ω 內部端接。
7SRX-	G2	I	串行器/解串器通道 7 負輸入。包括封裝中交流耦合串聯電容器和到 7SRX+ 的 100Ω 內部端接。
7SRX+	F2	I	串行器/解串器通道 7 正輸入。包括封裝中交流耦合串聯電容器和到 7SRX- 的 100Ω 內部端接。
8SRX-	T8	I	串行器/解串器通道 8 負輸入。包括封裝中交流耦合串聯電容器和到 8SRX+ 的 100Ω 內部端接。
8SRX+	T7	I	串行器/解串器通道 8 正輸入。包括封裝中交流耦合串聯電容器和到 8SRX- 的 100Ω 內部端接。
9SRX-	R8	I	串行器/解串器通道 9 負輸入。包括封裝中交流耦合串聯電容器和到 9SRX+ 的 100Ω 內部端接。
9SRX+	R7	I	串行器/解串器通道 9 正輸入。包括封裝中交流耦合串聯電容器和到 9SRX- 的 100Ω 內部端接。
10SRX-	T5	I	串行器/解串器通道 10 負輸入。包括封裝中交流耦合串聯電容器和到 10SRX+ 的 100Ω 內部端接。
10SRX+	T4	I	串行器/解串器通道 10 正輸入。包括封裝中交流耦合串聯電容器和到 10SRX- 的 100Ω 內部端接。
11SRX-	R5	I	串行器/解串器通道 11 負輸入。包括封裝中交流耦合串聯電容器和到 11SRX+ 的 100Ω 內部端接。
11SRX+	R4	I	串行器/解串器通道 11 正輸入。包括封裝中交流耦合串聯電容器和到 11SRX- 的 100Ω 內部端接。
12SRX-	P1	I	串行器/解串器通道 12 負輸入。包括封裝中交流耦合串聯電容器和到 12SRX+ 的 100Ω 內部端接。
12SRX+	N1	I	串行器/解串器通道 12 正輸入。包括封裝中交流耦合串聯電容器和到 12SRX- 的 100Ω 內部端接。
13SRX-	P2	I	串行器/解串器通道 13 負輸入。包括封裝中交流耦合串聯電容器和到 13SRX+ 的 100Ω 內部端接。
13SRX+	N2	I	串行器/解串器通道 13 正輸入。包括封裝中交流耦合串聯電容器和到 13SRX- 的 100Ω 內部端接。
14SRX-	L1	I	串行器/解串器通道 14 負輸入。包括封裝中交流耦合串聯電容器和到 14SRX+ 的 100Ω 內部端接。
14SRX+	K1	I	串行器/解串器通道 14 正輸入。包括封裝中交流耦合串聯電容器和到 14SRX- 的 100Ω 內部端接。
15SRX-	L2	I	串行器/解串器通道 15 負輸入。包括封裝中交流耦合串聯電容器和到 15SRX+ 的 100Ω 內部端接。
15SRX+	K2	I	串行器/解串器通道 15 正輸入。包括封裝中交流耦合串聯電容器和到 15SRX- 的 100Ω 內部端接。
GPIO 函數
ALARM	H4	O	當檢測到內部未屏蔽警報時，ALARM 引腳有效。報警屏蔽由 ALM_MASK 寄存器設置。
FRCLK	F4	I	快速重新配置接口時鐘。
FRCS	G4	I	快速重新配置接口芯片選擇。內部上拉。
FRDI0	E4	I	快速重新配置接口數據位 0。
FRDI1	E5	I	快速重新配置接口數據位 1。
FRDI2	F5	I	快速重新配置接口數據位 2。
FRDI3	G5	I	快速重新配置接口數據位 3。
RESET	D6	I	器件復位輸入，低電平有效。必須在加電后切換。內部上拉。
SCANEN	E6	I	僅供 TI 使用，可以保持未連接狀態。內部下拉電阻。
SCLK	E8	I	串行編程接口 (SPI) 時鐘輸入。
SCS	E7	I	串行編程接口 (SPI) 器件選擇輸入，低電平有效。內部上拉。
SDI	D8	I	串行編程接口 (SPI) 數據輸入。
SDO	D7	O	串行編程接口 (SPI) 數據輸出。不讀取 SPI 數據時具有高阻抗。
SYNC	J4	O	JESD204C SYNC 輸出，低電平有效。
TXEN0	D5	I	通道 A 高電平有效輸入的發送使能。必須使用寄存器 USE_TX_EN0 啟用此引腳。當傳輸被禁用時，DAC 輸出被強制為中間碼（二進制補碼為 0x0000）。內部上拉。
TXEN1	D4	I	通道 B 高電平有效輸入的發送使能。必須使用寄存器 USE_TX_EN1 啟用此引腳。當傳輸被禁用時，DAC 輸出被強制為中間碼（二進制補碼為 0x0000）。內部上拉。
模擬功能
ATEST	N6	O	模擬測試引腳?？稍诓皇褂脮r保持斷開。
EXTREF	J15	I/O	基準電壓輸出或輸入，由 EXTREF_EN 寄存器字段確定。如果使用內部基準，則應將焊球通過 0.1uF 連接至 AGND。
RBIAS-	H16	O	滿量程輸出電流偏置由從該端子連接到 RBIAS+ 的電阻器設置。
RBIAS+	J16	O	滿量程輸出電流偏置由從該端子連接到 RBIAS- 的電阻器設置。
RTEST	M5	O	僅供 TI 使用。連接至 AGND。
電源
VDDA18A	G14 H14	I	DAC 通道 A 的電源電壓為 1.8V?？膳c VDDA18B 搭配使用，但可能會降低通道間抗串?dāng)_ (XTALK) 性能。
VDDA18B	J14 K14	I	DAC 通道 A 的電源電壓為 1.8V?？膳c VDDA18A 搭配使用，但可能會降低通道間抗串?dāng)_ (XTALK) 性能。
VDDCLK10	F11 H11 J11 L11 E12 M12	I	內部采樣時鐘分配路徑的 1.0V 電源電壓。該電源上的噪聲或雜散可能會降低相位噪聲性能。為了獲得出色性能，建議將 VDDDIG 和 VDDA 分開。
VDDCLK18	H12 H13	I	時鐘 (CLK+/-) 輸入緩沖器的 1.8V 電源電壓。該電源上的噪聲或雜散可能會降低相位噪聲性能。
VDDDIG	F7 H7 J7 L7 N7 G8 K8 M8	I	數字塊的 1.0V 電源電壓。為了獲得出色性能，建議將 VDDA 和 VDDCLK 分開。
VDDEA	F8 F9	I	通道 A DAC 編碼器的 1.0V 電源電壓。為了獲得出色性能，建議與 VDDDIG 分開。可以與 VDDEB 結合使用。
VDDEB	L8 L9	I	通道 B DAC 編碼器使用的 1.0V 電源電壓。為了獲得出色性能，建議與 VDDDIG 分開?？梢耘c VDDEA 結合使用。
VDDIO	D9 E9	I	CMOS 輸入和輸出端子使用的 1.8V 電源。
VDDLA	F10 H10	I	通道 A 的 DAC 模擬鎖存器采用 1.0V 電源，獨立于 VDDLB 以實現更理想的通道間串?dāng)_ (XTALK)。必須與 VDDDIG 分開以獲得出色性能。
VDDLB	J10 L10	I	通道 B 的 DAC 模擬鎖存器采用 1.0V 電源，獨立于 VDDLA 以實現更理想的通道間串?dāng)_ (XTALK)。必須與 VDDDIG 分開以獲得出色性能。
VDDR18	K4 L4 M4 N4	I	串行器/解串器接收器使用的 1.8V 電源電壓。
VDDSYS18	J12 J13	I	SYSREF (SYSREF+/-) 輸入緩沖器使用的 1.8V 電源電壓。當 SYSREF 在正常運行期間被禁用時，可與 VDDCLK18 組合使用。當 SYSREF 在工作期間持續運行時，該電源應與 VDDCLK18 分離，以避免噪聲和雜散耦合并降低相位噪聲性能。
VDDT	C3 D3 F3 G3 K3 L3 N3 P3 C4 P4 C5 H5 J5 P5 G6 K6 M6 C7 P7 C8 P8	I	串行器/解串器終端使用的 1.0V 電源電壓。
VEEAM18	C11 D11 C12 D12 C13 D13	I	通道 A 的 DAC 電流源偏置使用 –1.8V 電源電壓。可與 VEEBM18 搭配使用，但可能會降低通道間抗串?dāng)_ (XTALK) 性能。
VEEBM18	N11 P11 N12 P12 N13 P13	I	通道 B 的 DAC 電流源偏置使用 –1.8V 電源電壓?？膳c VEEAM18 搭配使用，但可能會降低通道間抗串?dāng)_ (XTALK) 性能。
VQPS	N9 P9	I	僅供 TI 使用?？稍谡９ぷ髌陂g連接至 DGND。
接地
AGND	A10 B10 C10 D10 N10 P10 R10 T10 A11 B11 R11 T11 B12 R12 B13 G13 K13 R13 A14 B14 C14 D14 N14 P14 R14 T14 G15 H15 K15 G16 K16	-	模擬接地。
DGND	A1 B1 E1 H1 J1 M1 R1 T1 A2 B2 E2 H2 J2 M2 R2 T2 A3 B3 E3 H3 J3 M3 R3 T3 K5 L5 N5 A6 B6 C6 F6 H6 J6 L6 P6 R6 T6 G7 K7 M7 H8 J8 N8 A9 B9 C9 G9 H9 J9 K9 M9 R9 T9	-	數字接地。
VSSCLK	E10 G10 K10 M10 E11 G11 K11 M11 F12 G12 K12 L12 E13 F13 L13 M13 E14 F14 L14 M14 A15 B15 C15 D15 E15 F15 L15 M15 N15 P15 R15 T15 A16 B16 C16 F16 L16 P16 R16 T16	-	時鐘接地。
