7.3.2 OUT 過壓檢測
BQ2969T 器件中的每個電芯都進行獨立過壓監控。通過將實際電芯電壓與保護電壓基準 VOV 進行比較來檢測過壓。如果任意電芯電壓超過編程的 VOV 值，則會激活計時器電路。計時器完成預編程的固定延遲后，OUT 引腳將從非活動狀態轉換為活動狀態。

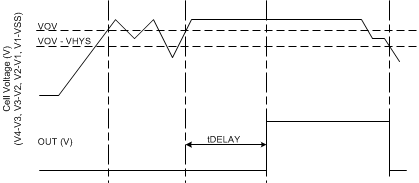

圖 7-2 OUT 過壓檢測時序
