8.2.3 應用曲線
以下示波器圖顯示了器件在不同狀態之間轉換的響應。圖 8-4 顯示了器件檢測到過壓事件，并在經過過壓延遲時間后，將 OUT 引腳置為有效以熔斷外部保險絲。圖 8-5 顯示了當所有電芯電壓已降至比過壓閾值低所需遲滯電平時，器件從過壓事件中恢復且 OUT 引腳取消置位。圖 8-6 顯示了器件檢測到欠壓情況，并在經過欠壓延遲時間后，禁用 REG LDO 輸出。圖 8-7 顯示了當所有電芯電壓已上升至比欠壓閾值高所需遲滯電平時，器件從欠壓狀態恢復并重新啟用 REG LDO。

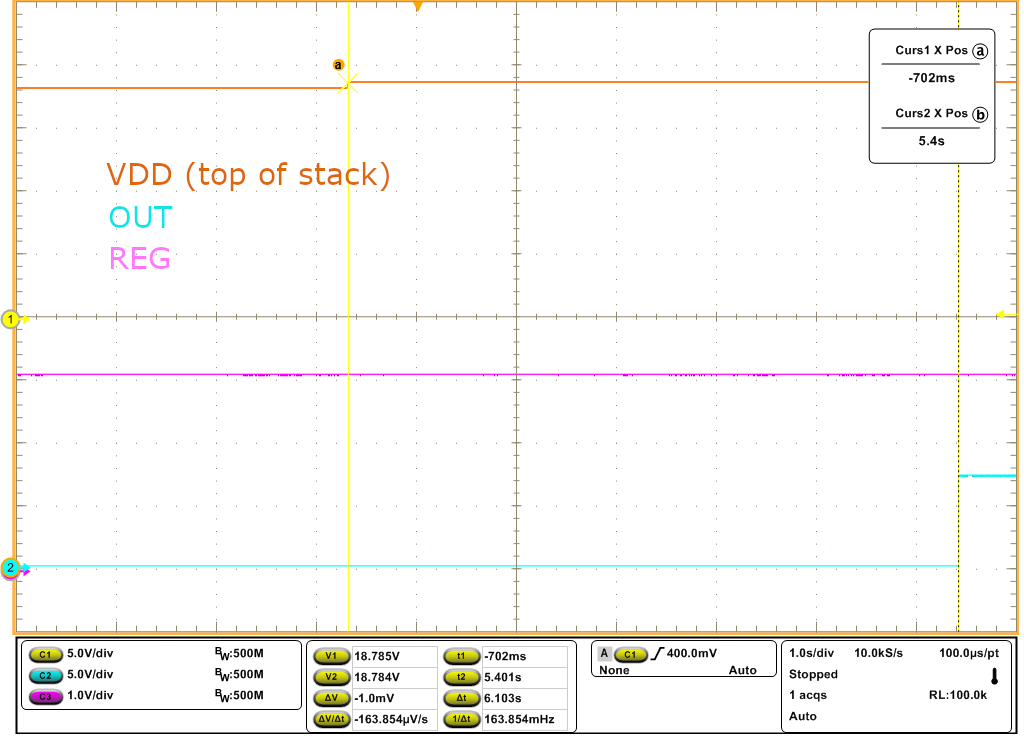

圖 8-4 過壓保護觸發

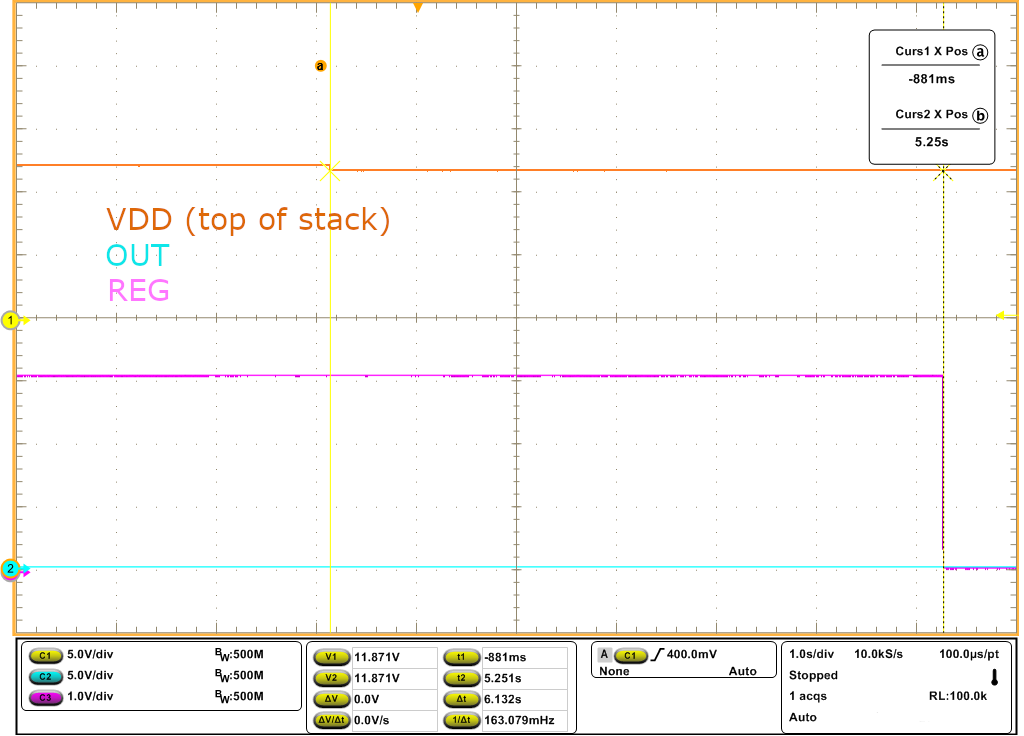

圖 8-6 檢測到欠壓并禁用穩壓器

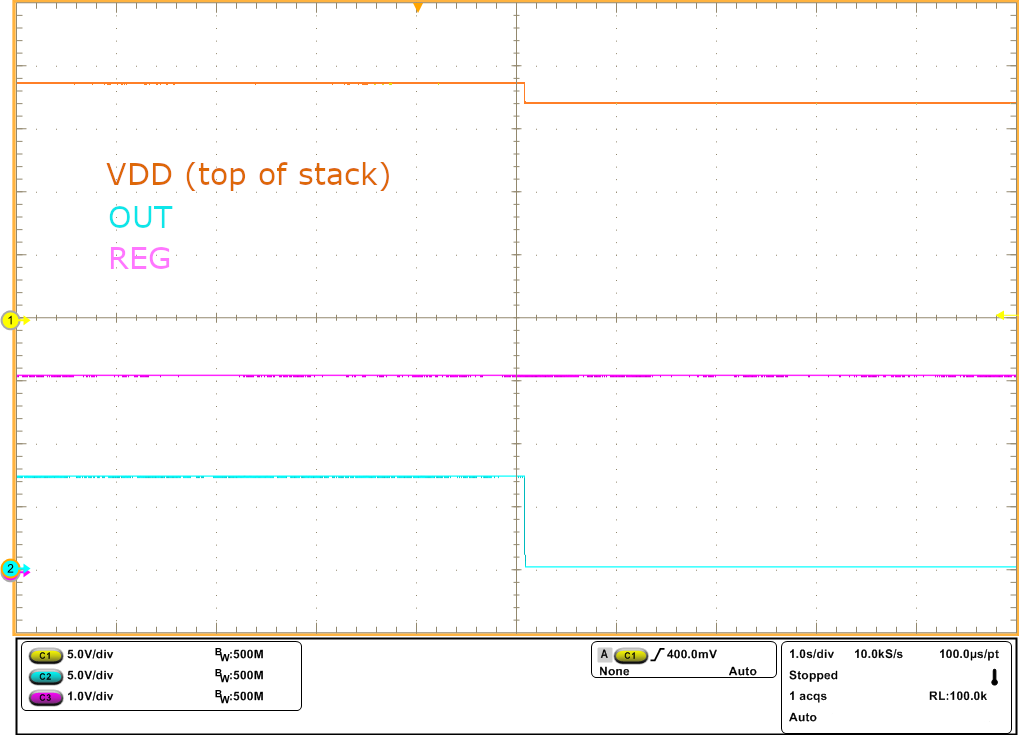

圖 8-5 過壓保護恢復
圖 8-7 從欠壓恢復并重新啟用穩壓器
