7.4 電源相關建議
該器件需要兩個不同的電源電壓。VA19、VPLL19 和 VREFO 電源總線需要 1.9V 直流電，VA11 和 VD11 電源總線需要 1.1V 直流電。VTRIG 可被設定為 1.1V 或者 1.9V，TRIGOUT± 共模電壓會相應地發生變化。
電源電壓必須具有低噪聲，并提供所需的電流以實現額定器件性能。某些電源應相互隔離，以防止噪聲耦合到敏感電源中。最好通過對每個電源使用單獨的穩壓器來實現隔離，但由于尺寸和成本的限制，通常無法做到這一點。至少應使用 PI 型電源濾波方案，其中包括一個低直流電阻鐵氧體磁珠 (FB)，其兩側各安裝一個低電感去耦電容器。圖 7-3 和 圖 7-4的示例電源架構圖對此進行了說明。
推薦的電源架構包括以下兩種：

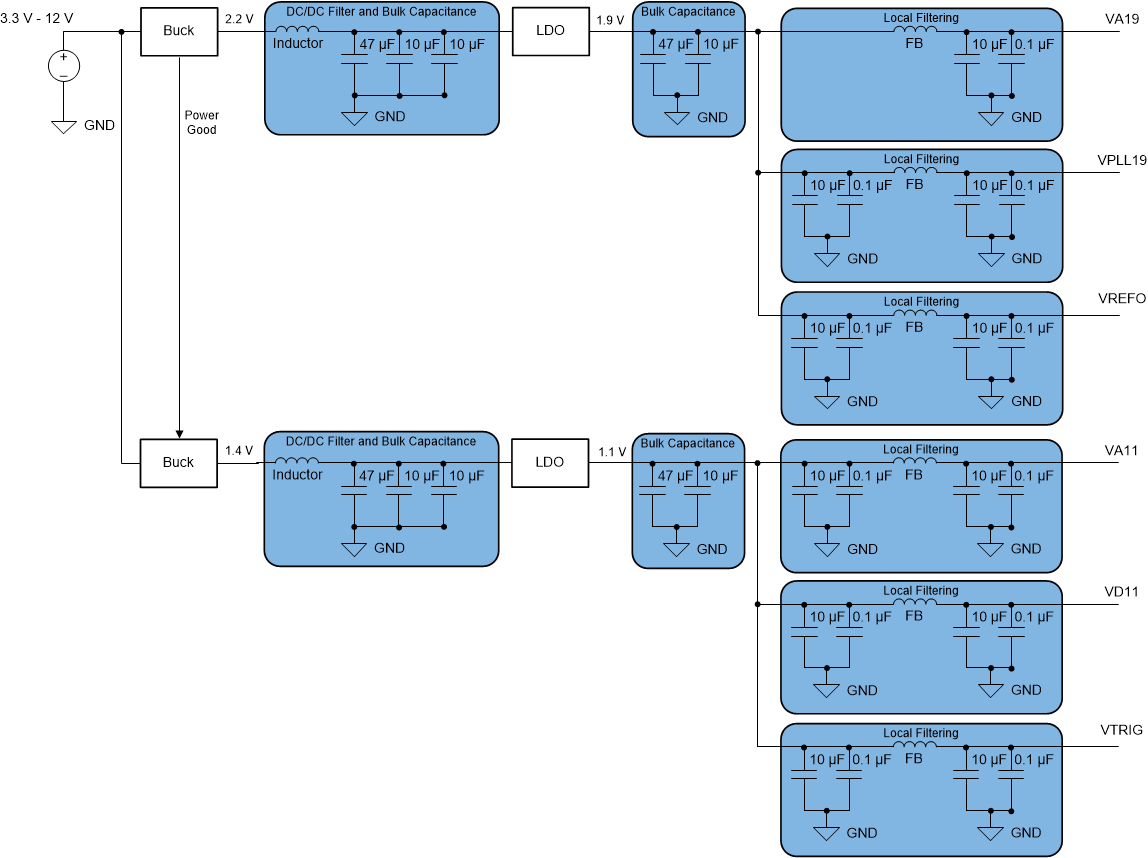

- 如 圖 7-3所示，使用降壓高效開關轉換器，然后進行第二級穩壓，以降低開關噪聲并提高電壓精度。

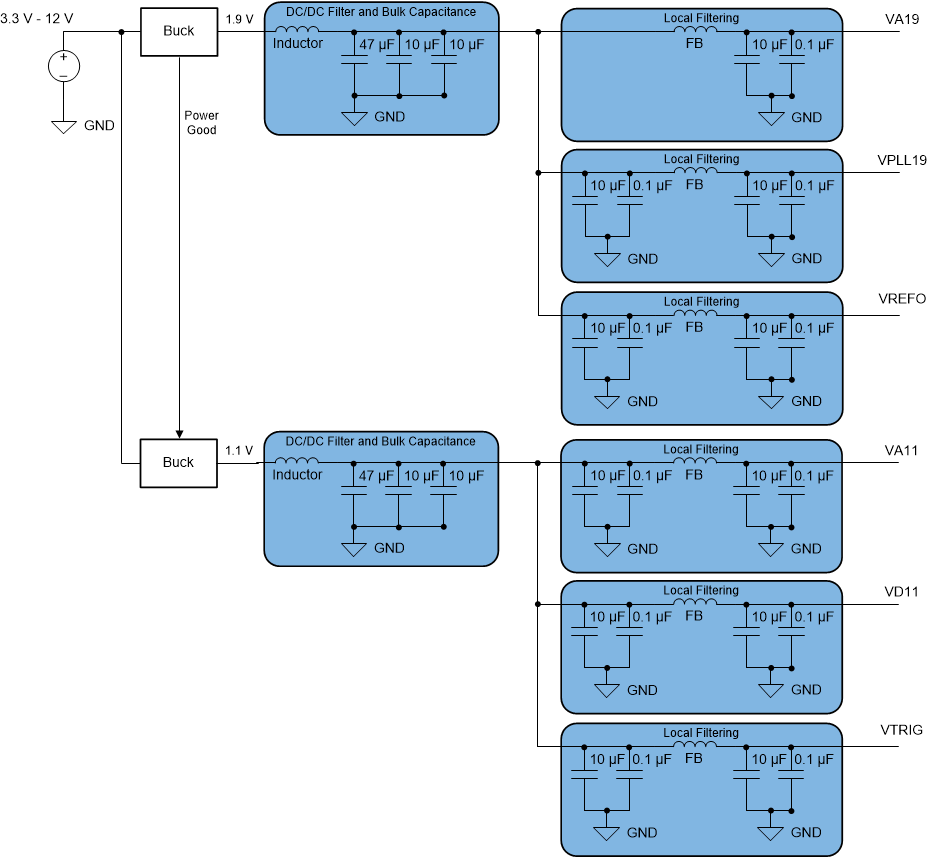

- 如 圖 7-4所示，使用高效開關轉換器直接降低最終的 ADC 電源電壓。該方法可提供出色的效率，但必須注意確保盡可能降低開關噪聲，以防止 ADC 性能下降。通常，以高開關頻率在固定頻率模式下運行直流/直流開關穩壓器，以便設計更好的電源濾波網絡，并減少可能無法濾除的低頻噪聲。
WEBENCH? Power Designer 可根據需要用于選擇和設計各個電源元件。
推薦的開關穩壓器包括 TPS7H4002-SP、TPS7H4011-SP、TPS7H4001-SP 以及類似器件。
推薦的低壓降 (LDO) 線性穩壓器包括 TPS7H1101A-SP、TPS7H1121-SP、TPS7H1111-SP 以及類似器件。
對于僅開關的方法，紋波濾波器經設計必須能對直流/直流轉換器的開關頻率和開關頻率的諧波進行充分的濾波。請注意 WEBENCH? 報告的開關頻率，并設計 EMI 濾波器和電容器組合，以便根據需要設置濾波器的截止頻率。每種應用對電源電壓噪聲的容忍度不同，對性能的影響也不同，因此沒有嚴格的紋波要求。通常，在所有紋波和瞬態事件期間，電源電壓必須保持在建議運行條件限制范圍內。任何電源濾波都必須考慮潛在的瞬態電流，特別是在使用低功耗后臺校準時（請參閱低功耗后臺校準 (LPBG) 模式）。
