6.3.5 JESD204C 接口
該器件使用 JESD204C 高速串行接口，可在數據轉換器中將數據從 ADC 傳輸?shù)浇邮者壿嬈骷Ｆ骷型ǖ滥軌蛞?8B/10B 編碼和 64B 或 66B 編碼運行。使用 8B 或 10B 編碼的 JESD204C 輸出格式向后兼容現有的 JESD204B 接收器。最多可使用 8 個通道來降低與速度受限邏輯器件連接時的通道速率。8B 或 10B 和 64B 或 66B 編碼的 JESD204C 之間存在一些差異，本節將重點介紹這些差異。圖 6-5 展示了 8B 或 10B 編碼的 JESD204C 接口的簡化方框圖，圖 6-6 展示了 64B 或 66B 編碼的 JESD204C 接口的簡化方框圖。

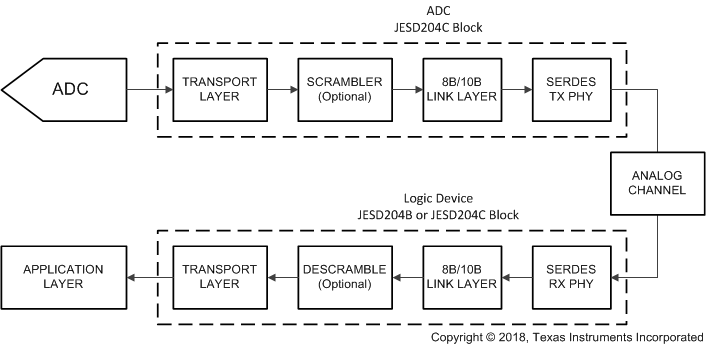

圖 6-5 8B/10B 編碼的 JESD204C 簡化接口圖

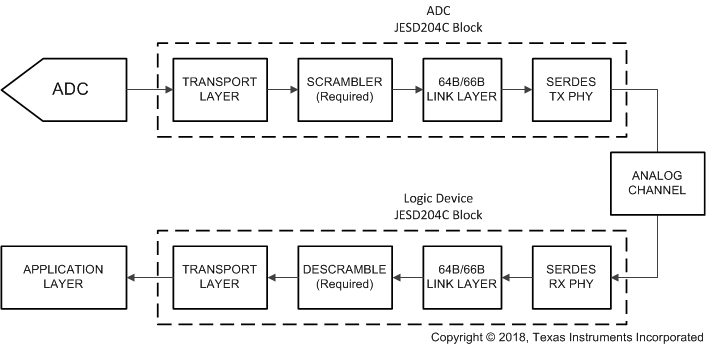

圖 6-6 64B/66B 編碼的 JESD204C 簡化接口圖JESD204C 接口中使用的各種信號和相關器件 ADC12QJ1600-SP 引腳名稱在 表 6-7 中進行了簡要總結以供參考。大多數信號都能在 8B 或 10B 和 64B 或 66B 編碼的 JESD204C 之間通用，但 SYNC 除外，在 64B 或 66B 編碼時，實現塊同步不需要該信號。已編碼到數據流中的同步標頭可用于塊同步，而不是 SYNC 信號。
| 信號名稱 | 引腳名稱 | 8B/10B | 64B/66B | 說明 |
|---|---|---|---|---|
| 數據 | D[7:0]+，D[7:0]– | 是 | 是 | 8B/10B 或 64B/66B 編碼后的高速串行化數據 |
| SYNC | SYNCSE | 是 | 否 | 鏈路初始化信號（握手），切換為低電平以啟動代碼組同步 (CGS) 過程。不用于 64B/66B 編碼模式，除非用于 NCO 同步。 |
| 器件時鐘 | CLK+、CLK– 或 SE_CLK | 是 | 是 | ADC 采樣時鐘或 PLL 基準時鐘也用于為數字邏輯和輸出串行器計時 |
| SYSREF | SYSREF+、SYSREF– | 是 | 是 | 用于確定性復位每個 JESD204C 器件中的內部本地多幀時鐘 (LMFC) 或本地?cái)U(kuò)展多塊時鐘 (LEMC) 計數器的系統計時參考 |
ADC12QJ1600-SP 并不支持 JESD204C 的所有可選特性。表 6-8中提供了受支持特性和不受支持特性的列表。
| 字母標識符 | 參考條款 | 特性 | 在 ADC12QJ1600-SP中支持 |
|---|---|---|---|
| a | 第 8 條 | 8B/10B 鏈路層 | 支持 |
| b | 第 7 條 | 64B/66B 鏈路層 | 支持 |
| c | 第 7 條 | 64B/80B 鏈路層 | 不支持 |
| d | 第 7 條 | 使用 64B/66B 或 64B/80B 鏈路層時的命令通道 | 不支持 |
| e | 第 7 條 | 使用 64B/66B 或 64B/80B 鏈路層時的前向糾錯 (FEC) | 支持 |
| f | 第 7 條 | 使用 64B/66B 或 64B/80B 鏈路層時的 CRC3 | 不支持 |
| g | 第 8 條 | 使用 8B/10B 鏈路層時的物理 SYNC 引腳 | 支持 |
| h | 第 7 條，第 8 條 | 子類 0 | 不受支持，但子類 1 發送器與子類 0 接收器兼容 |
| i | 第 7 條，第 8 條 | 子類 1 | 支持 |
| j | 第 8 條 | 子類 2 | 不支持 |
| k | 第 7 條，第 8 條 | 單個鏈路中的通道對齊 | 支持 |
| l | 第 7 條，第 8 條 | 子類 1，通過 MULTIREF 信號支持多點鏈路上的通道對齊 | 不支持 |
| m | 第 8 條 | SYNC 接口時序與 JESD204A 兼容 | 支持 |
| n | 第 8 條 | SYNC 接口時序與 JESD204B 兼容 | 支持 |
