6.3.8 數字下變頻器 (DDC)
在將模擬電壓轉換為數字值后，數字化樣本可以直接發送到 JESD204C 接口塊（DDC 旁路）或發送到數字下轉換器 (DDC) 塊以進行頻率轉換和抽取。DDC 塊可用于雙通道模式和單通道模式。頻率轉換和抽取支持選擇特定的頻帶并減少通過數據接口發送的數據量。DDC 首先通過使用數控振蕩器 (NCO) 作為本機振蕩器 (LO) 執行復混頻操作，將所需的頻帶混合到復基帶 (0Hz)。然后，DDC 對基帶信號進行低通濾波，以去除不需要的頻率圖像和任何可能混疊到所需頻帶中的信號。最后、它會抽?。ㄏ虏蓸樱?shù)據以降低數據速率。請注意，濾波和抽取操作實際上作為單個操作在器件中執行。DDC 設計成具有足夠高的精度，使數字處理不會降低 ADC 的噪聲頻譜密度 (NSD) 性能。圖 6-8 展示了雙通道模式下器件中的 DDC 塊，而 圖 6-9 展示了單通道模式下器件的 DDC 塊。在雙通道模式下，可以使用 DIG_BIND_x SPI 寄存器，可以選擇每個 DDC 的輸入數據使來自 ADC 通道 A 還是 ADC 通道 B。通道 B 具有相同的結構，其中輸入數據由 DIG_BIND_B 選擇，NCO 選擇多路復用器由引腳 NCOB[1:0] 或通過 CSELB[1:0] 進行控制。在單通道模式下，只提供一個 DDC。
圖 6-8 雙通道模式下的數字下變頻塊

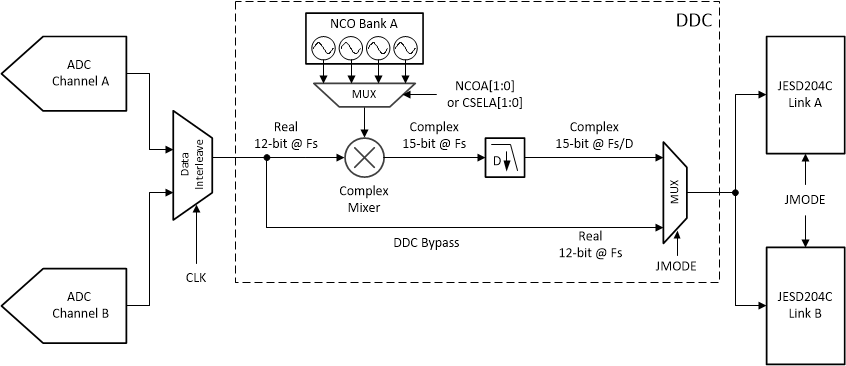

圖 6-9 單通道模式下的數字下變頻塊
