6.3.7.3 時變?yōu)V波器
當 ADC 在雙輸入單通道模式（基于 JMODE 設置和 SINGLE_INPUT 設置）下運行時，可以在時變?yōu)V波器模式下設置 PFIR 濾波器。此模式支持具有兩個系數集的時變?yōu)V波器，這兩個系數集在每個樣本之間交替變化。每個系數集包含 9 個可以單獨設置的系數。濾波器的中心抽頭分辨率為 18 位、LSB 權重為 2-16。非中心抽頭的分辨率為 12 位，可編程 LSB 權重為 2-10、2-11、2-12、2-13、2-14、2-15 或 2-16。所有非中心抽頭的 LSB 權重相同。時變?yōu)V波器模式的方框圖如圖 6-6 所示，備選方框圖如所圖 6-7 示，其中展示了 I/Q 校正類型拓?fù)渲械牡刃V波器。

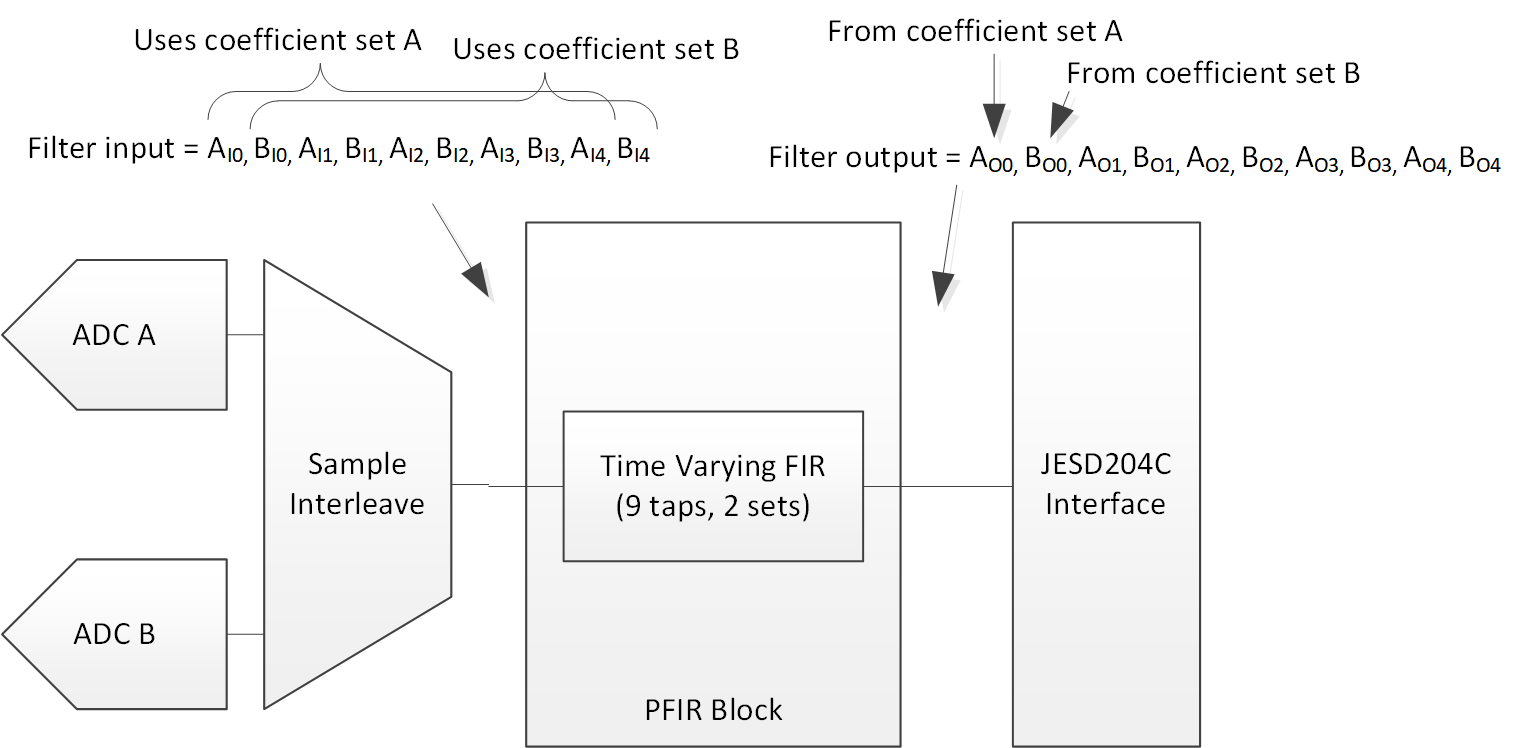

圖 6-6 時變?yōu)V波器 PFIR 方框圖

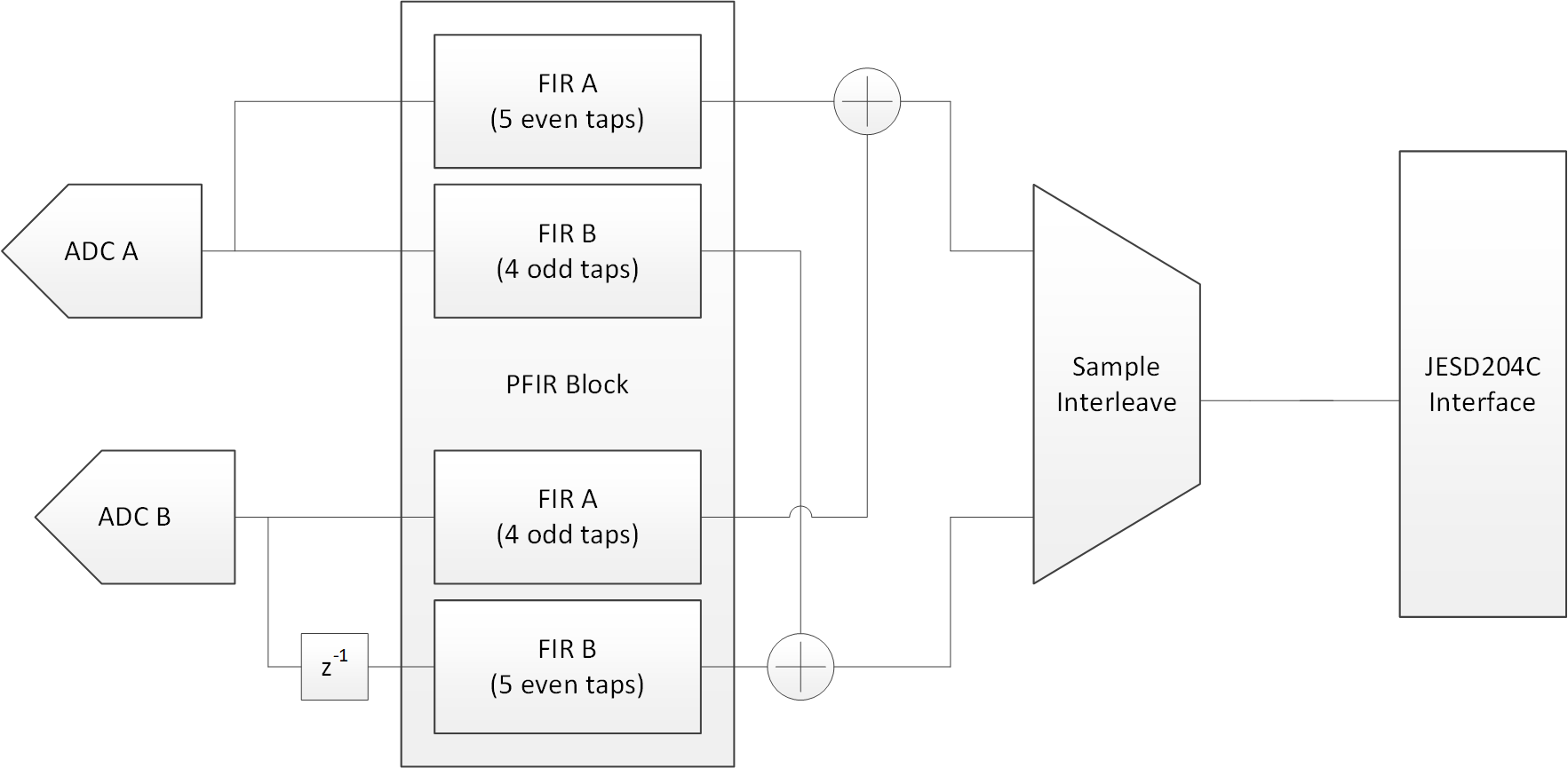

圖 6-7 備選 I/Q 校正型濾波器方框圖
