支持系統級低 IQ 的智能開啟或啟用功能
器件級別的改進可以簡化系統級別的設計。其中一個示例是 TPS22916 上的智能啟用功能，這是一款 60mΩ、10nA 漏電流負載開關。除超低漏電和 IQ 性能之外，該器件還提供了一種智能方式來打開開關。通常，ON 引腳上有一個內部下拉電阻器，以確保在控制開關的微控制器進入高阻抗?fàn)顟B(tài)時電源開關不會意外打開。不幸的是，這些上拉和下拉電阻器會對系統級 IQ 產生不利的影響。
如圖 24 所示，與許多納安級 IQ 產品一樣，TPS22916 具有智能啟用或使能電路，可在軟啟動之后開啟下拉路徑，從而消除了之前常開的 IQ，并在器件斷電后仍保證已知的低阻抗?fàn)顟B(tài)。

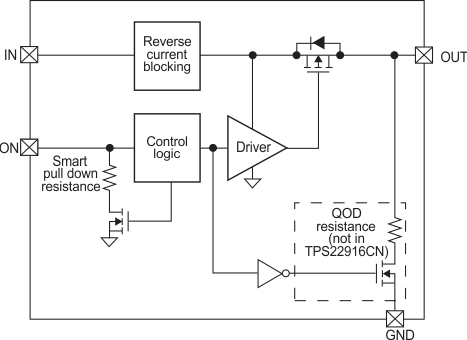

圖 24 可在器件關閉后保證 ON 引腳低阻抗的智能使能電路。
