使用節 2中介紹的設置允許 MCU 在上電復位后或在任何導致寄存器復位的事件之后，輕松配置 LP8752x-Q1 PMIC。為了確保正確完成此操作，請按照本節中所述的順序進行操作。以下列表示出了確保正確配置 LP8752x-Q1 PMIC 需要執行的操作。這些操作必須在上電復位或寄存器復位之后執行。

1. 將 PMIC 上電。 (V_VANA > VANA_UVLO)
2. 將 NRST 設置為高電平
3. 等待 1.2ms（或如果 RESET_REG_MASK = 0，則 nINT 線路設置為低電平）
4. 按照建議的順序使用 I2C 通信設置新配置。請參閱節 3.3。
   1. 電壓設置
   2. 穩壓器設置
   3. GPIO 設置
   4. 時鐘同步功能
   5. PGOOD 設置
   6. 中斷設置
   7. 啟動/關閉設置
   8. 設置 ENx 引腳控制位
   9. 設置 EN_BUCKx 位
5. 清除中斷。
6. 將 ENx 引腳設置為高電平以啟動序列。

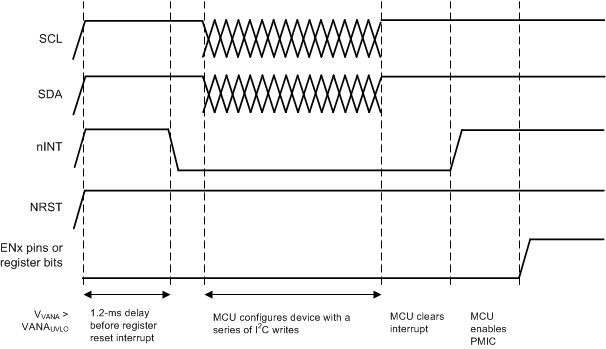

上電復位時，等待 nINT 線路設置為低電平可確保 PMIC 已為 I2C 通信做好準備。通過等待 nINT 線路在任何其他時間設置為低電平，PMIC 可以知道何時發生了寄存器復位。圖 3-1、圖 3-2 和圖 3-3 中的時序圖顯示了發生上電復位或寄存器復位后如何配置 LP8752x-Q1 PMIC。所有 I2C 寫入完成后，MCU 會清除中斷并啟用 PMIC。MCU 可以通過向 RESET_REG 位寫入 1 來清除中斷，并通過將 ENx 引腳拉至高電平來打開 PMIC 輸出以實現該目的。
