ZHCUD65A October 2018 – July 2025 LP87521-Q1 , LP87522-Q1 , LP87523-Q1 , LP87524-Q1 , LP87525-Q1
3.3.7 啟動和關斷序列
LP8752x-Q1 上的每個降壓轉換器和 GPO 都可以設置為按特定序列啟動和關斷。要配置所需序列，需要將每個輸出的 STARTUP_DELAY 和 SHUTDOWN_DELAY 字段設置為 0x0 和 0xF 之間的值。此值對應的延遲時間取決于位于 CONFIG 寄存器中的 DOUBLE_DELAY 位和 HALF_DELAY 位。這兩個位上的值均為 0 時，可以 1ms 的步長實現 0ms 至 15ms 的延遲范圍。圖 3-4 顯示了一個示例，說明如何使用這些延遲來配置啟動和關斷序列，在本例中使用 EN1 信號。有關所有寄存器及其設置的完整說明，請參閱器件特定的數據表。

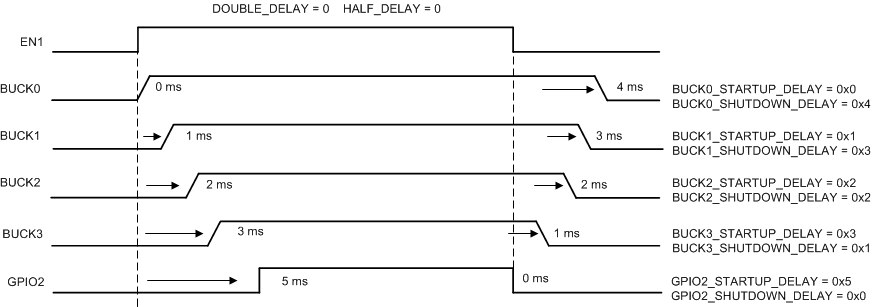

圖 3-4 啟動和關斷序列時序圖
